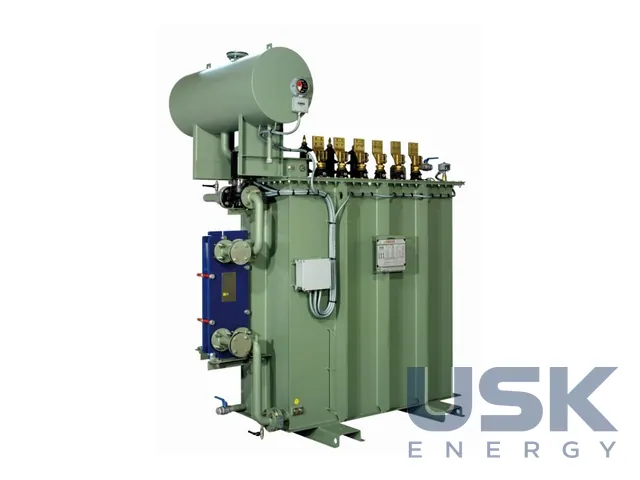

SEA OTR — випрямний і перетворювальний трансформатор
SEA OTR, масляний випрямний і перетворювальний трансформатор із вторинним струмом до 100 кА. Живить випрямлячі та перетворювачі з високими вторинними струмами та значним вмістом гармонік.
- Вторинний струм
- до 100 кА
- Регулювання
- РПН (OLTC), вольтододатковий трансформатор або автотрансформатор
- Обмотки НН
- кілька вторинних обмоток
- Застосування
- багатопульсні випрямлячі, електроліз, тяга постійного струму, частотні приводи
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори SEA OTR живлять випрямлячі та перетворювачі, тобто стоять між мережею змінного струму і навантаженням постійного струму. Діапазон застосування широкий за галузями: від простих промислових установок до електролізу з вторинними струмами до 100 кА і високим вмістом гармонік. Серія працює також в металургії, гірничодобувній галузі, на тязі постійного струму та на живленні частотних приводів двигунів. За брошурою виробника трансформатори OTR для перетворення змінного струму в постійний досягають номінальної потужності до 60 МВА та напруги до 245 кВ.

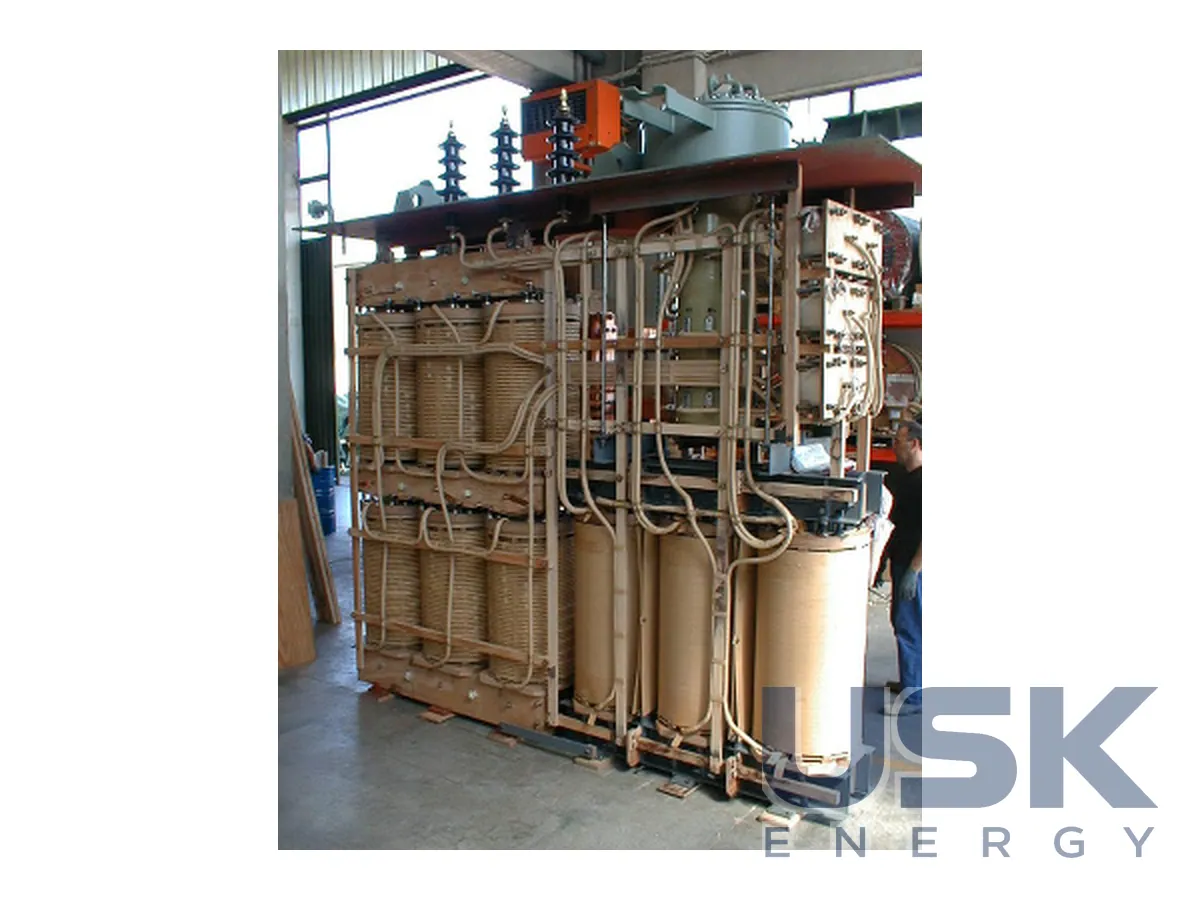

Конструктивно це масляні апарати в однофазному або трифазному виконанні, за потреби з фазозсувом. Активна частина виконується дворядною, з проміжним ярмом або без нього, концентричне розташування обмоток застосовують лише для окремих систем. На стороні НН робиться кілька вторинних обмоток, що потрібно для багатопульсних схем випрямлення. Вторинну напругу регулюють через РПН (OLTC) або змінним потоком, з вольтододатковим трансформатором чи автотрансформатором. Охолодження доступне в схемах (K)ONAN, (K)ONAF, (K)OFAF, (K)ODAF та (K)OFWF.
Під час проєктування SEA враховує кілька критичних для випрямного трансформатора чинників. Гармонійні струми дають додаткові втрати й підвищують температуру найбільш нагрітої точки, і це закладається в тепловий розрахунок. Сильнострумові виводи НН мають бути розраховані так, щоб електромагнітні поля не створювали небезпечних ефектів у баку та конструкціях поруч. Для зниження втрат у міді та вихрових струмів і щоб уникнути перегріву від потоків розсіювання, застосовують аналіз методом скінченних елементів. Конструкцію посилюють під значні вібрації й механічні навантаження, характерні для такого режиму.
Виконання підганяють під об'єкт. Вводи можуть бути з кабельними коробами, під приєднання до КРУЕ, типу олива-олива, RIP, композитні або будь-якого спеціального виконання. Як ізоляційну рідину використовують мінеральну оливу, силіконову рідину, синтетичні чи рослинні ефіри. Матеріали й розрахунок пристосовують до кліматичних умов майданчика, нижня межа температури середовища становить мінус 60 °C, верхню задає замовник. Ізоляцію за потреби посилюють матеріалами зі скловолокна.
Виготовлення можливе за IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN і ГОСТ, тобто під вимоги замовника з різних країн. SEA працює з 1959 року, система менеджменту якості сертифікована за EN ISO 9001, екологічна за EN ISO 14001. Кожну машину перевіряють у власній випробувальній лабораторії, серія підтверджена типовими та спеціальними випробуваннями. Для запиту знадобляться схема випрямлення та кількість пульсів, вторинний струм і напруга, діапазон регулювання, рівень гармонік і бажаний тип охолодження. Корисно також описати навантаження, бо для електролізу та для частотного приводу режими різні. Електроліз тримає майже постійний струм годинами, привід дає змінні навантаження та свій спектр гармонік, і від цього залежать запаси в тепловому розрахунку.
Технічні характеристики
| Вторинний струм | до 100 кА |
|---|---|
| Регулювання | РПН (OLTC), вольтододатковий трансформатор або автотрансформатор |
| Обмотки НН | кілька вторинних обмоток |
| Застосування | багатопульсні випрямлячі, електроліз, тяга постійного струму, частотні приводи |
| Стандарти | IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN, ГОСТ |
Запит ціни та строку поставки
SEA OTR — випрямний і перетворювальний трансформатор, SEA Trasformatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який максимальний вторинний струм у трансформатора SEA OTR?
До 100 кА. Для багатопульсних випрямлячів на стороні НН виконується кілька вторинних обмоток.
Як регулюється напруга випрямного трансформатора SEA OTR?
Через РПН (OLTC), вольтододатковий трансформатор або автотрансформатор.
Для яких виробництв підходить SEA OTR?
Для електролізу, металургії, гірничодобування, тяги постійного струму та частотних приводів.
