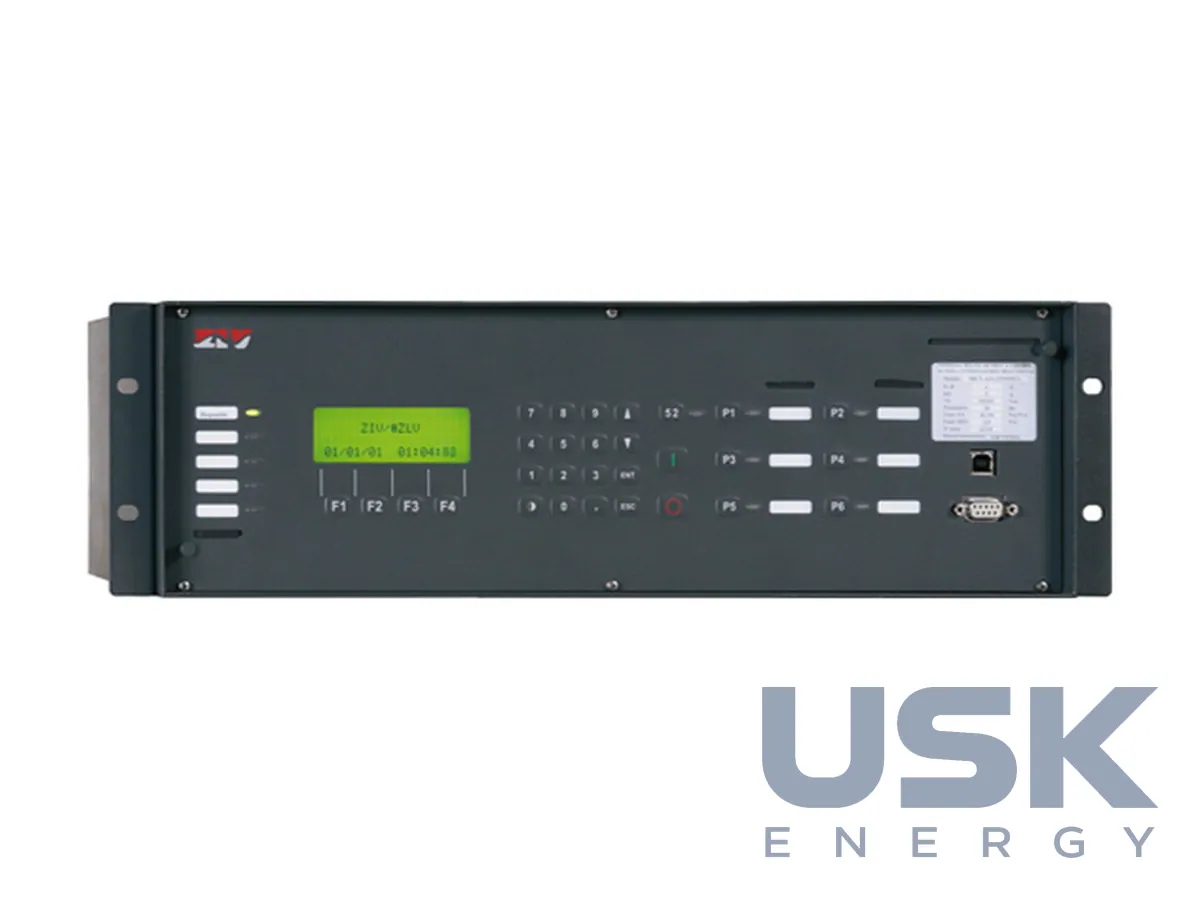

ZIV ZLF / ZLV — термінал дистанційного захисту ліній ВН

Опис

ZIV ZLF і ZLV виконують дистанційний захист ліній будь-якого класу напруги, повітряних і кабельних, одноланцюгових і паралельних. У термінали вбудовано всі функції захисту, керування та вимірювання приєднання лінії, з поздовжньою компенсацією або без неї, з одним чи двома вимикачами, з однофазним і трифазним відключенням. ZLF належить до сімейства ZIV e-NET flex, ZLV відноситься до попередньої платформи «V».

ZLF має вісім зон дистанційного захисту з характеристикою Mho або чотирикутною. Зони доповнені обмеженням за навантаженням, детектором хитань потужності, контролем несправності кіл ТН, логікою ввімкнення на КЗ і детекторами насичення. ZLV має шість зон, усі реверсивні, з характеристикою Mho або чотирикутною, яку обирають окремо для замикань на землю і міжфазних КЗ. Поляризація пам'яттю зберігає правильну роботу органу напрямку при зміні знака напруги в лініях з поздовжньою компенсацією і при КЗ з нульовою напругою. Обмежувачі навантаження не дають зонам спрацювати при великих перетоках і водночас зберігають покриття за опором дуги, особливо для КЗ поблизу протилежного кінця.

Алгоритми на основі вікна в пів періоду разом з напівпровідниковими виходами відключення дають час спрацювання менше періоду для КЗ у межах 75 % зони. У ZLV виходи спрацьовують менш ніж за 0,5 мс і комутують до 10 А. Швидкі зони зменшують вимоги до ТС, бо їм потрібен коротший час без насичення. Для паралельних ліній взаємоіндукцію компенсують за струмом нейтралі сусіднього ланцюга. ZLV може мати до 6 фазних струмових каналів і 3 канали напруги синхронізму для полуторної схеми та кільця, з ПРВВ і контролем синхронізму для двох вимикачів та АПВ з послідовним ввімкненням за схемою ведучий і ведений.

Дистанційні та струмові органи працюють у схемах телезахисту DTT, PUTT, POTT, DCUB і DCB. Є логіка слабкого живлення з ехо-сигналом і блокування при реверсі струму. ZLF має до 4 портів зв'язку з протилежними кінцями без резервування або до 2 кінців з резервуванням, швидкість від 1 x 64 кбіт/с до 2 Мбіт/с, одномодові або багатомодові оптичні модулі SFP. До мультиплексорів SDH термінал підключається за C37.94 або через перетворювач ZIV F2MUX з інтерфейсами G703 і V35. Між терміналами можна обмінюватися до 16 цифровими сигналами.

Загальні можливості e-NET flex включають програмовану логіку, журнал на 2000 подій, до 100 секунд осцилограм, до 20 аналогових каналів, 160 входів, 80 виходів і 22 світлодіоди. Протоколи IEC 61850 Ed.2, DNP3, Modbus RTU і PROCOME, резервування Bonding, RSTP, PRP і HSR. Плати аналогових входів працюють як Merging Units з вибірками 4800 Гц за IEC 61869-9. Кібербезпека відповідає IEC 62351, IEC 62443 та IEEE 1686-2013, синхронізація часу за IRIG-B, SNTP і PTP.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
