ZIV ZBP-1 — апаратура PLC-зв'язку мережами СН
ZIV ZBP-1 є обладнанням широкосмугового зв'язку розподільними мережами середньої напруги для міських мереж. Апаратура з модуляцією OFDM швидко передає дані між ТП і від ТП до живильної підстанції кабелями СН.
- Модуляція
- OFDM
- Призначення
- високошвидкісна передача даних між ТП і від ТП до живильної підстанції кабелями СН
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ZIV ZBP-1 є апаратурою зв'язку по розподільних лініях СН для міського середовища. Основне завдання полягає в транспорті даних служб вторинних підстанцій середньої напруги до живильної підстанції. Другий напрям застосування пов'язаний зі зв'язком між трансформаторними підстанціями мережі на середніх відстанях. Канал будується на вже наявній інфраструктурі, тобто на самих кабелях і лініях СН, які і так з'єднують ТП між собою, тож оператору мережі не потрібно прокладати оптоволокно до кожної ТП або орендувати канали в сторонніх операторів.
Для швидкої передачі даних короткими лініями СН система використовує модуляцію з ортогональним частотним розділенням каналів OFDM. Залежно від моделі сигнал містить 296 або 380 корисних несучих, а кожна несуча модулюється за QPSK або QAM. Діапазон частот користувач обирає в межах від 2 МГц до 12 МГц або від 2 МГц до 14 МГц, також залежно від моделі. Швидкість передачі сягає 28 Мбіт/с або 36 Мбіт/с. Для захисту від помилок застосовано турбокод з прямим виправленням помилок FEC.
Важлива особливість ZBP-1 у тому, що канал постійно оцінюється. Кабельна мережа міста не є стабільним середовищем, бо змінюються навантаження, перемикаються ділянки, з'являються завади від перетворювачів і іншого обладнання. Несучі, на які впливають шум або завади, автоматично знижують базову модуляцію або взагалі виключаються з роботи. Так система зберігає зв'язок і на ділянках з високим рівнем завад, лише зменшуючи швидкість. На чистих ділянках спектра несучі працюють з QAM вищого порядку, на зашумлених переходять на QPSK. Вибір частотного діапазону користувачем дає змогу рознести за частотою сусідні ділянки мережі, щоб сигнали різних каналів не заважали один одному там, де кабелі сходяться на одній підстанції.

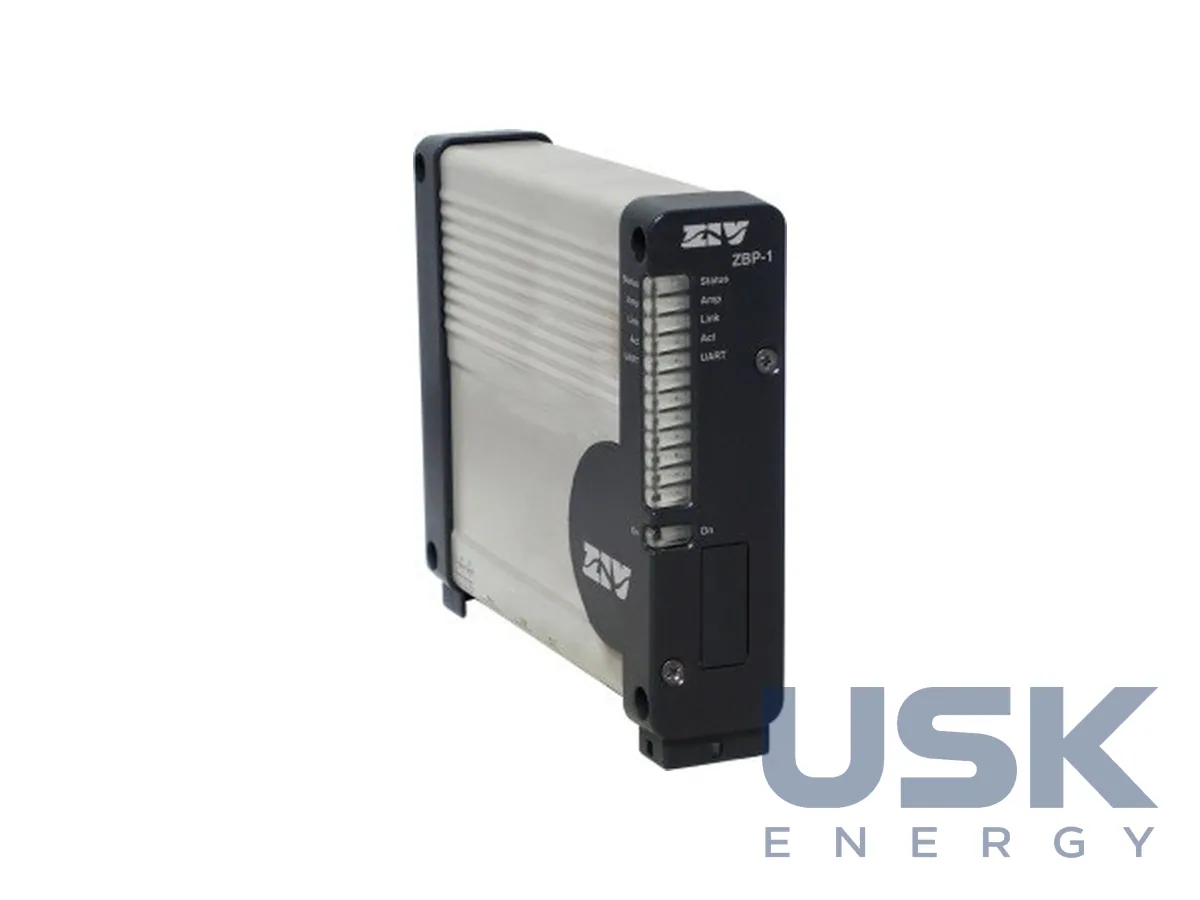

Конструктивно ZBP-1 складається з механічного шасі, у якому розміщено блок живлення і цифровий модем. Апаратуру встановлюють у ТП разом з іншим обладнанням телемеханіки. До фаз мережі СН модем підключають через ємнісні пристрої приєднання, які ZIV випускає для КРУЕ з Т-роз'ємами і для КРУ з повітряною ізоляцією. Через створений канал передають дані RTU і контролерів RMU, сигнали покажчиків пошкоджень та інші служби, потрібні між ТП і головною підстанцією.
Керування апаратурою можливе локально та віддалено, через консоль або вбудований вебсервер HTTP/HTTPS, а також через сервери SSH і Telnet. Посібник користувача M0ZBP12206Iv04 доступний англійською мовою, є також посібник французькою. Технічні дані наведено в документі F0ZBP12205Iv03 англійською і F0ZBP12205Fv03 французькою. Для проєктувальника головне питання полягає в довжині ділянок між ТП і стані кабелів, бо саме вони визначають фактичну швидкість каналу.
Технічні характеристики
| Модуляція | OFDM |
|---|---|
| Призначення | високошвидкісна передача даних між ТП і від ТП до живильної підстанції кабелями СН |
Запит ціни та строку поставки
ZIV ZBP-1 — апаратура PLC-зв'язку мережами СН, ZIV. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8517 62 00 00 |
|---|---|
| HS, 6 знаків | 8517 62 |
| CN (ЄС) | 8517 62 00 |
| HTSUS (США) | 8517 62 00 90 |
| Митний тариф КНР | 8517 62 39 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як ZBP-1 передає дані?
Кабелями мережі СН з модуляцією OFDM, між ТП і від ТП до живильної підстанції.
Для яких мереж підходить ZBP-1?
Для міських розподільних кабельних мереж середньої напруги.
Що потрібно для підключення ZBP-1 до мережі СН?
Ємнісні пристрої приєднання PLC до фаз мережі, які ZIV випускає окремо.
