ZIV XCell / SmartController — платформа автоматизації підстанцій ВН/СН і RTU

Опис

XCell від ZIV є платформою автоматизації, створеною саме для підстанцій ВН і СН. Вона дає доступ у реальному часі до дискретних і аналогових сигналів обладнання, до інтелектуальних IED, до мережевих пристроїв IEC 61850 і до інтелектуальних лічильників. Тому XCell ставлять і на нових підстанціях, і під час модернізації та інтеграції наявних. Серед застосувань виробник називає платформу інтеграції IED, RTU і шлюз підстанції, шлюз IEC 61850, шлюз лічильників DLMS, конвертер протоколів і проєкти реконструкції.

Платформу широко використовують на підстанціях 400 кВ, де висока готовність прямо впливає на безперервність електропостачання. Для цього передбачено подвійне джерело живлення, резервовані процесори введення-виведення та резервовані канали SCADA. Критичні програми можуть виконуватися одночасно на кількох процесорах, щоб у системі не було єдиної точки відмови. Кілька процесорів об'єднують у концентратор даних, а кілька стійок зв'язують мережею у велику систему.

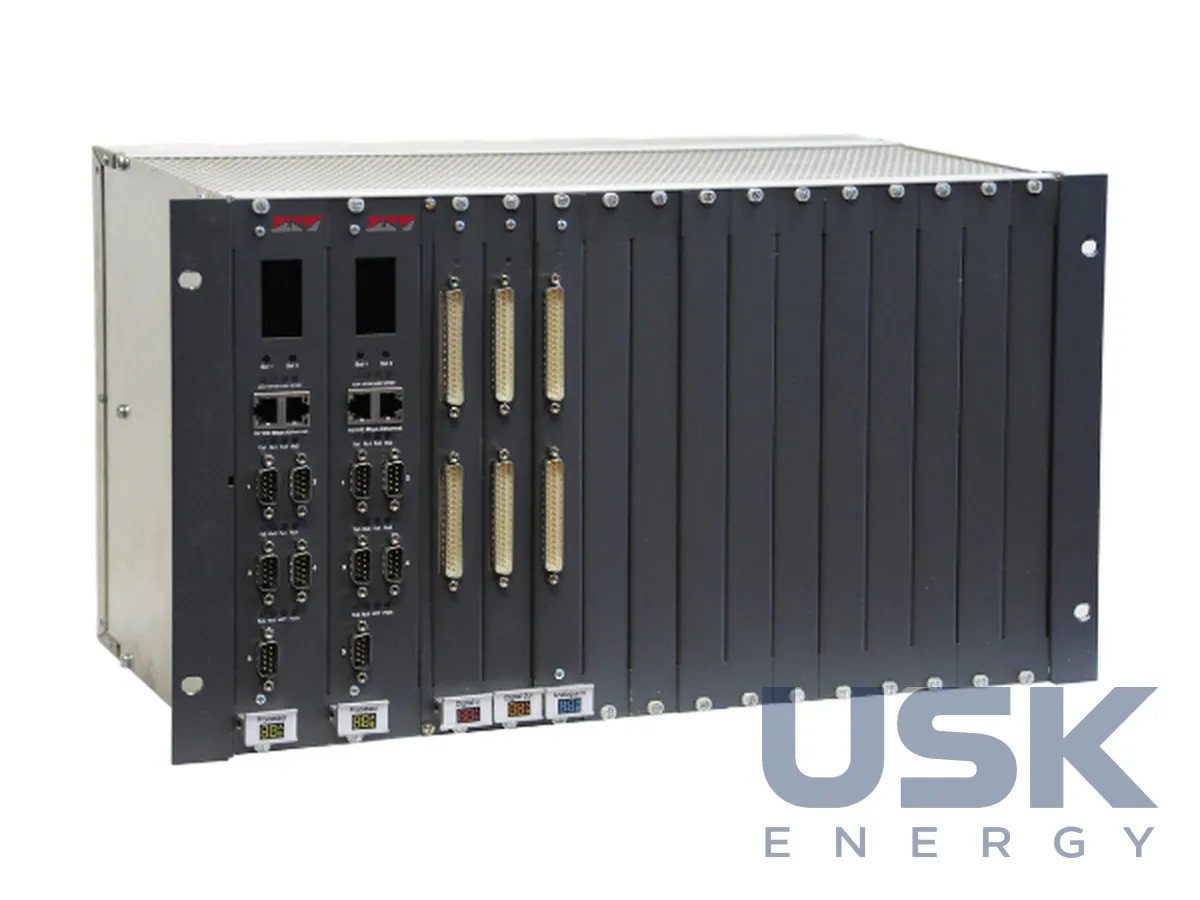

Архітектура апаратна і програмна модульна. Кожен процесор підтримує до п'ятнадцяти модулів введення-виведення з підключенням без зупинки системи. Модулі відрізняються функціями, кількістю точок і варіантами клемних з'єднань. До лінійки входять модулі на 64 дискретні входи, 32 дискретні виходи та 32 аналогові входи постійного струму. Масштабованість дає змогу будувати як великі підстанції ВН з десятками тисяч точок, так і невеликі підстанції СН з кількома сотнями сигналів. Кожен процесорний модуль має 2 порти Ethernet, 5 послідовних портів RS232/RS485/RS422 і дисплей стану та діагностики.

У системі автоматизації за IEC 61850 XCell працює як шлюз підстанції. З терміналами РЗА він обмінюється за IEC 61850 у ролі клієнта і сервера, а з центром керування за протоколом SCADA. Підтримуються DNP3 через послідовний порт і TCP/IP, IEC 60870-5-101/104 та широкий набір фірмових протоколів, а також кілька каналів SCADA одночасно для підвищення готовності. Прикладну логіку під конкретний об'єкт складають графічно за стандартом IEC 61131 на ПК, перевіряють у симуляторі й завантажують у пристрій без складного програмування.

Для налаштування і діагностики є набір програм для ПК з шаблонами та перетягуванням елементів, тож конфігурацію типового приєднання легко повторити. Конфігурацію завантажують напряму або віддалено по TCP/IP, а віддалена діагностика показує значення сигналів, стан апаратури, версії ПЗ, журнали подій і внутрішні журнали. Передня панель процесора відображає живі дані входів і виходів, інформацію про модулі та IP-адреси. Вбудований вебсервер доповнює ці інструменти.

У складі платформи є SmartController, контролер з кольоровим графічним дисплеєм, який працює також як концентратор даних і покажчик пошкоджень для розподільних мереж. Його ставлять там, де об'єкт невеликий і повна стійка XCell не потрібна, а персоналу на місці зручно бачити схему і стан обладнання на екрані.
