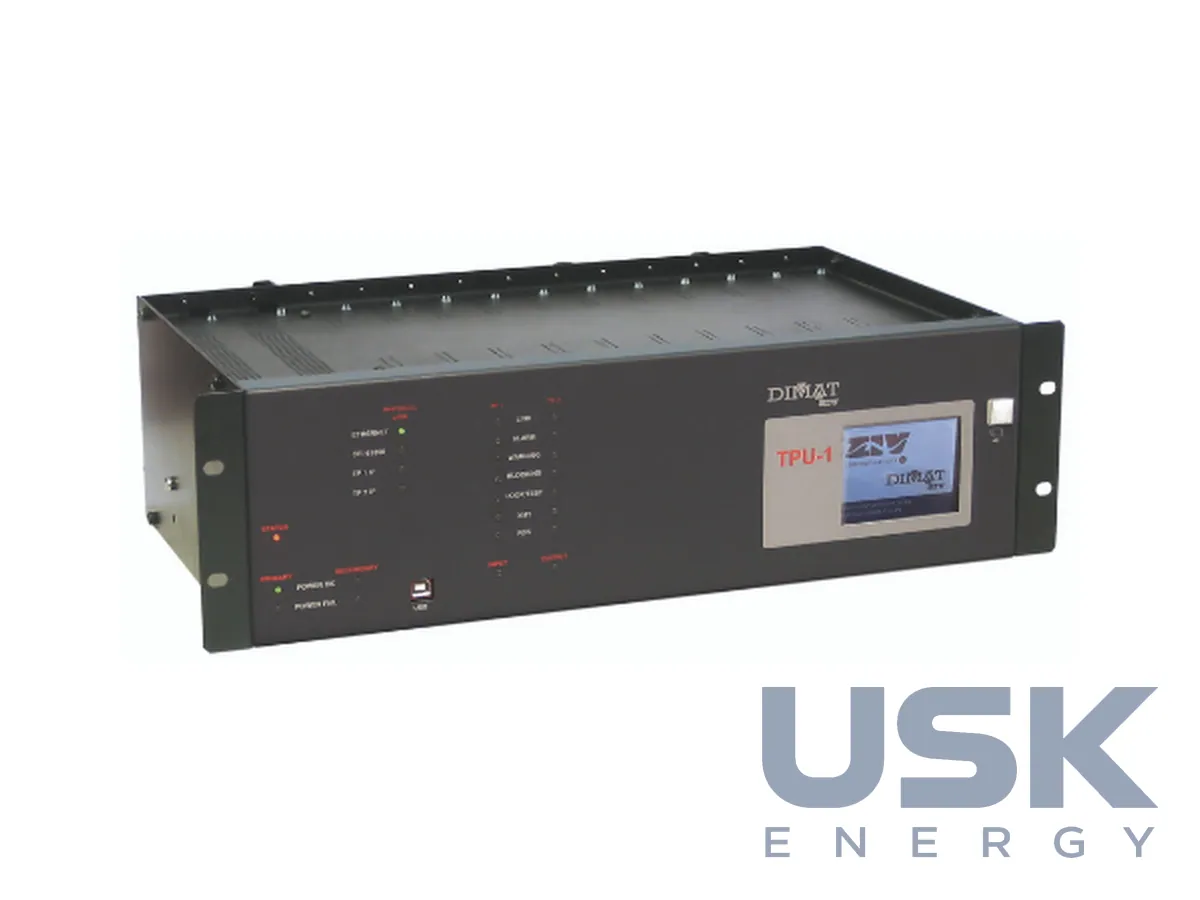

ZIV TPU-1 — універсальний термінал телезахисту ліній ВН

Опис

TPU-1 від ZIV належить до терміналів телезахисту, які передають команди між пристроями РЗА на кінцях лінії ВН. Від швидкості та достовірності цього обміну залежить, чи відключиться пошкодження на всій довжині лінії без витримки часу. Термінал працює за схемами блокування, прямого та дозвільного відключення, а також передає сигнали телесигналізації. Конструкція модульна, тому до одного шасі встановлюють ті плати, що потрібні під конкретний канал зв'язку.

Термінал керує одним або двома лінійними інтерфейсами, аналоговими та/або цифровими. З двома інтерфейсами шасі працює як два незалежні термінали телезахисту, тобто одним TPU-1 можна захистити дві лінії. В аналоговому каналі термінал передає й приймає до чотирьох комбінованих команд одним тоном або до тридцяти двох кодованих команд двома тонами. У цифровому каналі двосторонньо передаються до восьми команд. Електричні інтерфейси охоплюють E1 (G.703.6) на 2 Мбіт/с і 64 кбіт/с за G.703, V.11, V.35 або X.21. Оптичний модуль SFP працює з одномодовим або багатомодовим волокном за C37.94 на дальність 2, 60 або 120 км. Є і інтерфейс IP/Ethernet, через який по пакетній мережі передають до 8 команд.

TPU-1 сумісний з IEC 61850 Ed.2. У межах підстанції обмін між терміналом і пристроєм захисту йде повідомленнями GOOSE. Якщо пристрій захисту не підтримує IEC 61850, з'єднання виконують через аналогові інтерфейси на реле. Обидва варіанти можуть працювати одночасно, що спрощує поетапний перехід підстанції на IEC 61850 без заміни всього обладнання РЗА відразу. Для ліній з відгалуженнями і кільцевих топологій є транзит команд, а також передача віддалених вимірювань від об'єктів розподіленої генерації, наприклад ВЕС, СЕС та біомасових станцій.

Термінал відповідає вимогам IEC 60834-1 до апаратури телезахисту і IEC TS 61000-6-5 щодо завадостійкості на електростанціях і підстанціях. Підтверджено також відповідність IEEE C37.90.1 і C37.90.2, які стосуються стійкості до імпульсних завад і радіочастотних полів. Для оптичних каналів важливий стандарт C37.94, за яким TPU-1 підключається безпосередньо до мультиплексорів зв'язку.

Керування і налаштування виконують через вебсистему по LAN з HTTPS. Вбудований агент SNMP надсилає повідомлення про аварії та події на вказані користувачем пристрої, тож стан терміналу видно в загальній системі моніторингу мережі зв'язку. Опційно встановлюють РК-екран з лічильниками команд. Клемні колодки бувають вбудовані в термінал або винесені в шафу. Документація включає інструкцію MTPUA2406Iv03 англійською та MTPUA2406Fv00 французькою. Для служби РЗА зручно, що лічильники команд і журнал подій дають змогу перевірити, чи дійшла команда до протилежного кінця лінії під час аварії, і порівняти час передачі з розрахунковим. Це спрощує розбір спрацювань і періодичні перевірки каналів телезахисту.
