ZIV TCA-A/C/D/E — RTU зі спрямованим покажчиком пошкоджень для мереж СН

Опис

Лінійка ZIV TCA об'єднує термінали телемеханіки з вбудованим спрямованим покажчиком проходження струму КЗ. Їх застосовують для автоматизації ТП, RMU і пунктів секціонування ПЛ у напівавтоматизованих і автоматизованих розподільних мережах. Усі виконання працюють з різними режимами нейтралі, глухозаземленою, через опір, ізольованою та компенсованою котушкою Петерсена. Зв'язок з центрами керування і SCADA йде за протоколом IEC 60870-5-104, що відкриває шлях до FLISR, автоматичного визначення, відокремлення пошкодженої ділянки та відновлення живлення.

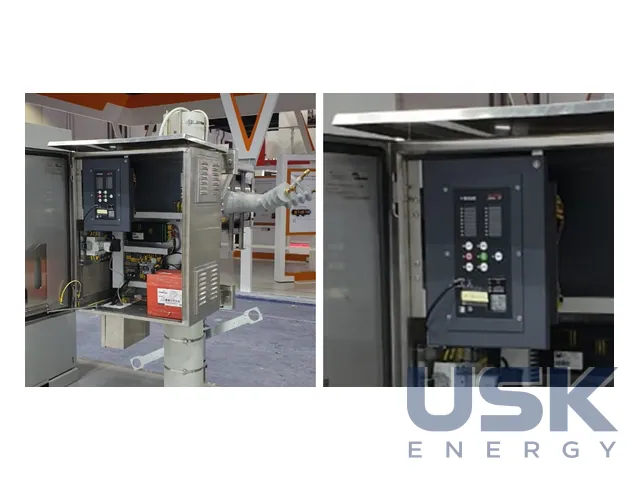

TCA-A призначений для моніторингу ПЛ і КЛ і визначення місця пошкодження. Пристрій має до 12 дискретних входів, 7 виходів сигналізації, 6 аналогових каналів, з них 3 напруги і 3 струму, а також окремий канал струму нульової послідовності для мереж з ізольованою нейтраллю. Покажчик визначає факт проходження струму КЗ і його напрямок, вперед або назад, і передає його через контакт або протоколом. Можна налаштувати зв'язок з резервним центром керування. Для опор є шафа з покажчиком і маршрутизатором M2M.

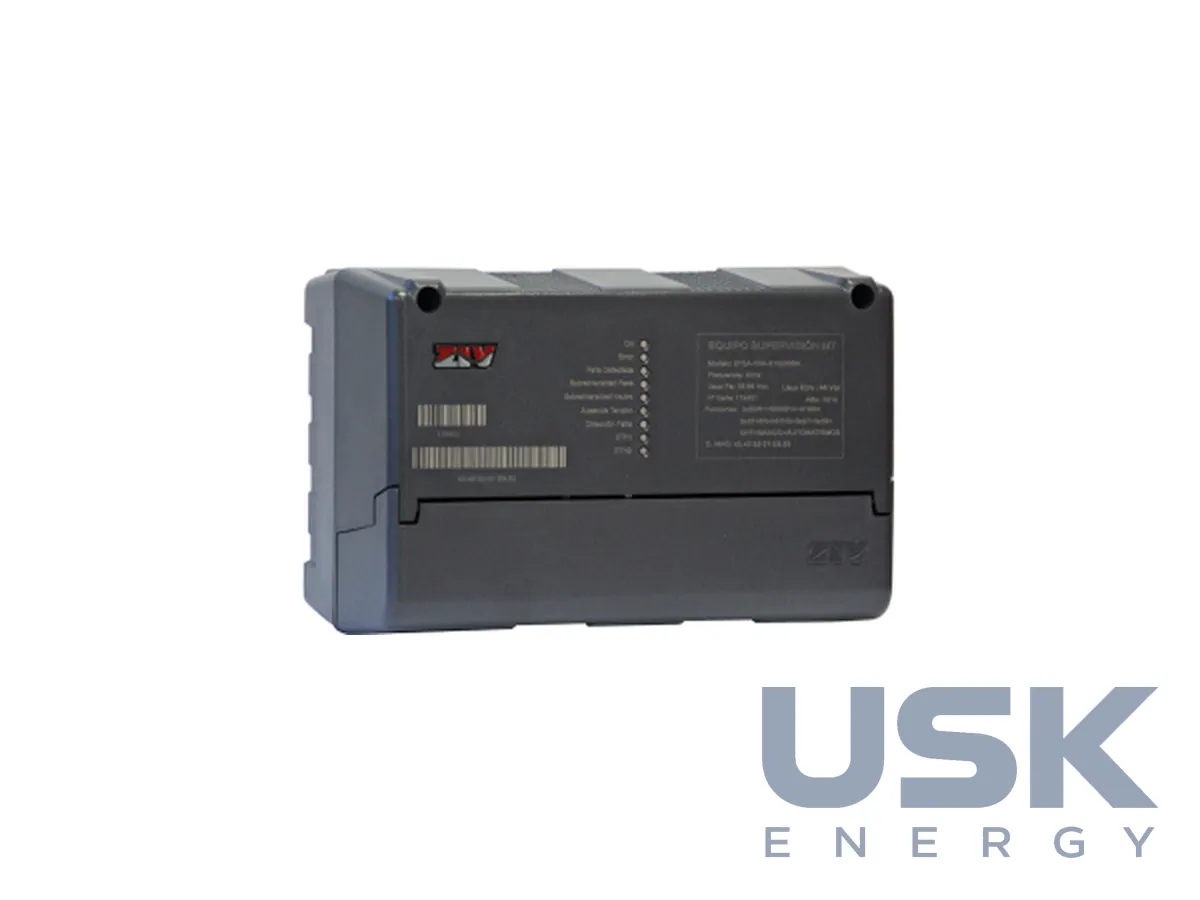

TCA-C розрахований на компактні нерозширювані RMU на 2–3 приєднання. Він має до 48 дискретних входів, 8 виходів для сигналізації або команд вимикачам навантаження, 14 аналогових каналів і до 2 вбудованих функцій покажчика. Функція RTU підтримує і комірку з запобіжником трансформатора. Місцевий інтерфейс дає змогу перемикати режим місцевого або дистанційного керування і виконувати команди ввімкнення та вимкнення, а механізми блокування вбудовано в прошивку.

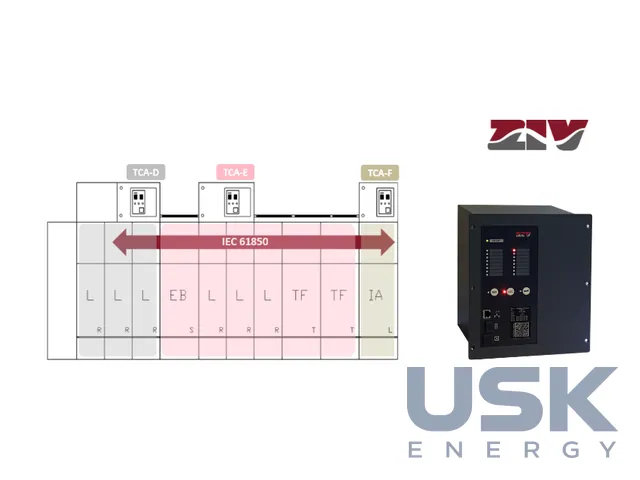

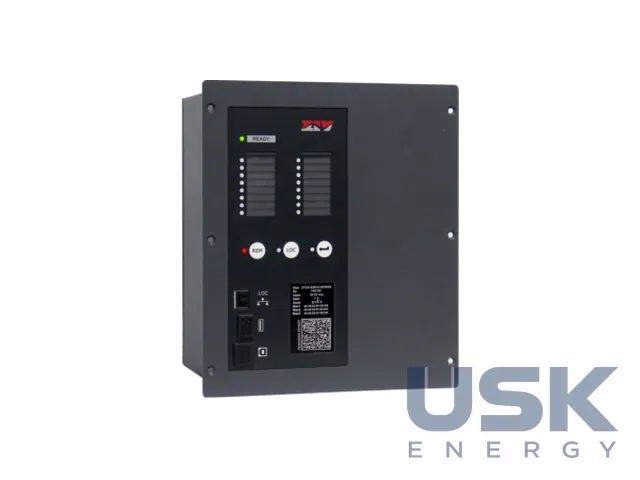

TCA-D і TCA-E призначені для вимикачів навантаження на ПЛ і розширюваних модульних КРУ та ТП. Пристрій має до 5 функцій покажчика, до 64 дискретних входів, 16 виходів і 24 аналогові канали, напругу вимірюють на шинах або через датчики у прохідних ізоляторах фідерів. Виконуються 2 корпуси, 1/2 і 1/3 стійки висотою 6 U. Для 8 приєднань достатньо одного ведучого і одного веденого пристрою, з'єднаних за IEC 61850, а для більших об'єктів пристрої об'єднують у ланцюг. Є автоматика відокремлення пошкодження FIA.

Реєстрація подій становить 2500 записів і 5 реєстрів аварій у TCA-A та TCA-C та 4000 записів у TCA-D/E. Осцилографи зберігають файли COMTRADE з частотою вибірок 7200 Гц, для TCA-D/E документ вказує 4800 Гц. Потужний рушій програмованої логіки дає змогу задати загальні аварійні сигнали і блокування для кожного апарата.

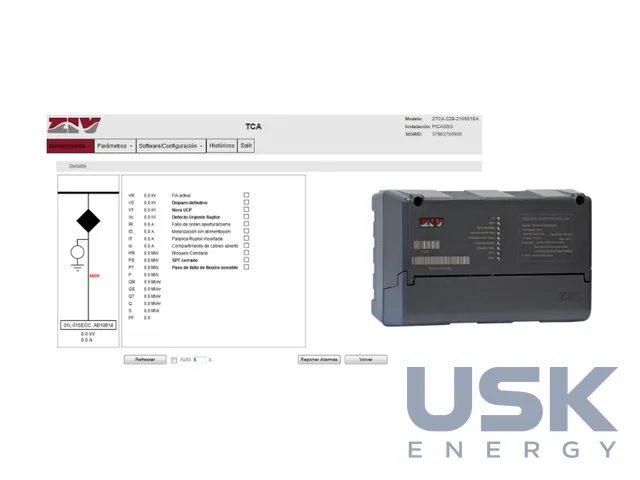

Усі моделі мають вебінтерфейс діагностики та обслуговування з однолінійною схемою, власне ПЗ для налаштування не потрібне. Через вебінтерфейс або вебсервіси оновлюють прошивку, змінюють конфігурацію і виконують дистанційні команди, усе по захищених протоколах HTTPS або SSH. Рольовий доступ спирається на автентифікацію LDAP і TACACS+. Налаштування можна адаптивно змінювати під режим мережі, бо термінали розраховані на роботу в системі автоматичного відновлення живлення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
