ZIV SW3 — комутатори Ethernet для підстанцій (IEC 61850-3)

Опис

Мережа станційної шини цифрової підстанції об'єднує термінали РЗА, контролери приєднань, сервери АСУ ТП і засоби зв'язку з диспетчером. Звичайні офісні комутатори для цього не підходять через електромагнітні завади, перепади температури і вимоги до часу доставки повідомлень GOOSE. ZIV SW3 є комутаторами Gigabit та Fast Ethernet, які відповідають IEC 61850-3 і IEEE 1613 саме для автоматизації електричних підстанцій. Лінійка має два виконання, стієчне L2/L3 з PTP для підстанцій і компактне на DIN-рейку для ТП.

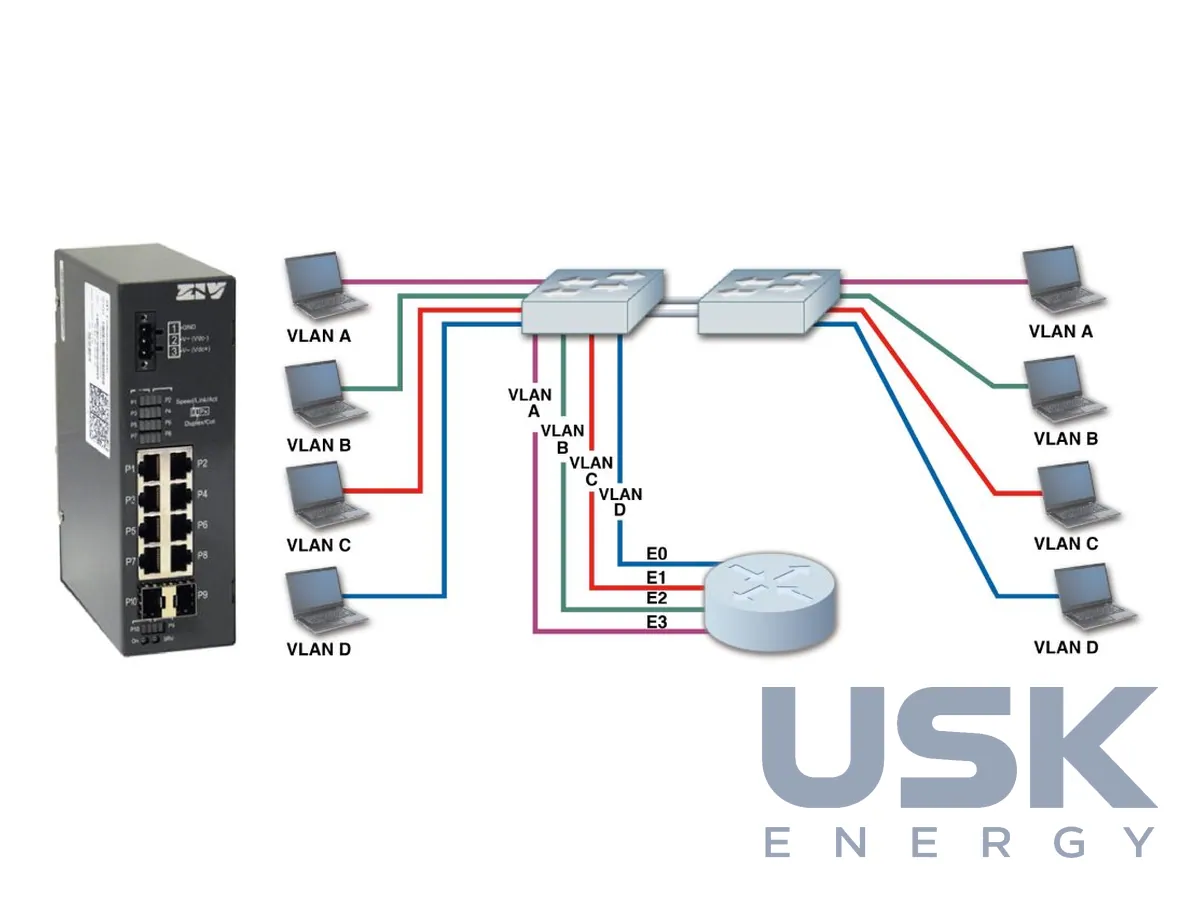

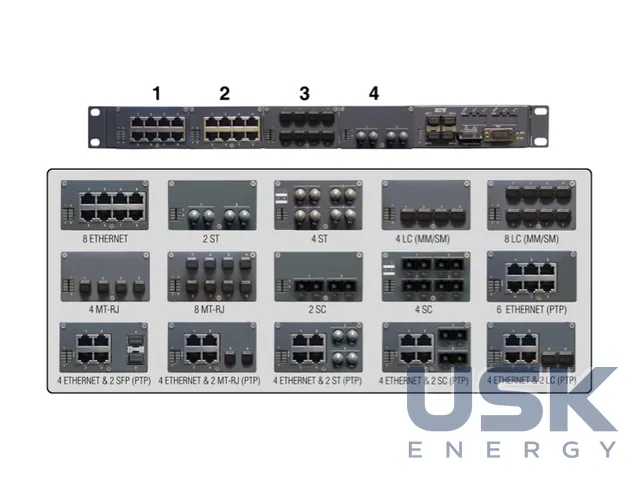

Стієчний SW3 L2/L3 PTP виконує комутацію рівня L2 і маршрутизацію IPv4 рівня L3. Корпус 19 дюймів висотою 1 одиниця має чотири посадкові місця під модулі портів. Доступно 4 відсіки SFP Gigabit Ethernet для міді та оптики і до 32 портів Fast Ethernet типу 10/100Base-Tx (RJ-45), 100Base-Fx (MT-RJ, ST, SC, LC) і 100Base-Lx (LC SM) або до 24 портів з підтримкою IEEE 1588 PTP. Модулі з PTP і без нього в одному шасі не змішуються. Порти можна вивести на передню або задню панель, є до 8 портів PoE і резервоване живлення. Маршрутизація L3 виконується апаратно, на швидкості лінії для одноадресного трафіку, між двома і більше VLAN. Підтримуються протоколи RIPv1, RIPv2, OSPFv2, BGPv4 і резервування маршрутизатора VRRP, а також фільтрація трафіку ACL і міжмережевий екран. PTP працює в режимі прозорого годинника, що потрібно для синхронізації терміналів цифрової підстанції.

Компактний SW3 на DIN-рейку є комутатором рівня 2 для автоматизації ТП. Він має 2 відсіки SFP Gigabit Ethernet спереду і до 8 портів Fast Ethernet, усі 8 на RJ-45 або 4 на RJ-45 і 4 оптичні 100Base-Fx MM на 1300 нм з роз'ємом MT-RJ, на замовлення LC чи ST. Габарити 167 x 51 x 116 мм. Живлення 10,5-72 В постійного струму (номінал 48 В) або багатодіапазонне 36-360 В постійного і 80-265 В змінного струму.

Обидва виконання мають неблокуючу архітектуру з комутаційною здатністю 11 Гбіт/с і таблицею до 8192 MAC-адрес. Комутаційне ядро працює в повному дуплексі на швидкості лінії. Є STP (IEEE 802.1d) і RSTP (IEEE 802.1w) для кільцевих мереж, до 250 VLAN одночасно (IEEE 802.1Q), QoS (IEEE 802.1p) для виділення критичного трафіку, обмеження широкомовного і групового трафіку. Доступ до портів контролюють списками MAC-адрес і автентифікацією 802.1X, є Q-in-Q, статичне агрегування каналів LAG і дзеркалювання портів. Сумісність з IED за IEC 61850 перевірена виробником.

Керувати комутатором можна локально і віддалено, через консоль, Telnet, SSH або вебсервер HTTP/HTTPS. Підтримуються SNMPv1, SNMPv2c, SNMPv3, LLDP, GARP/GMRP, IGMP, NTP/SNTP, TLS 1.2, сервер FTP/FTPs. Доступ користувачів перевіряють через віддалені сервери TACACS+ або RADIUS.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
