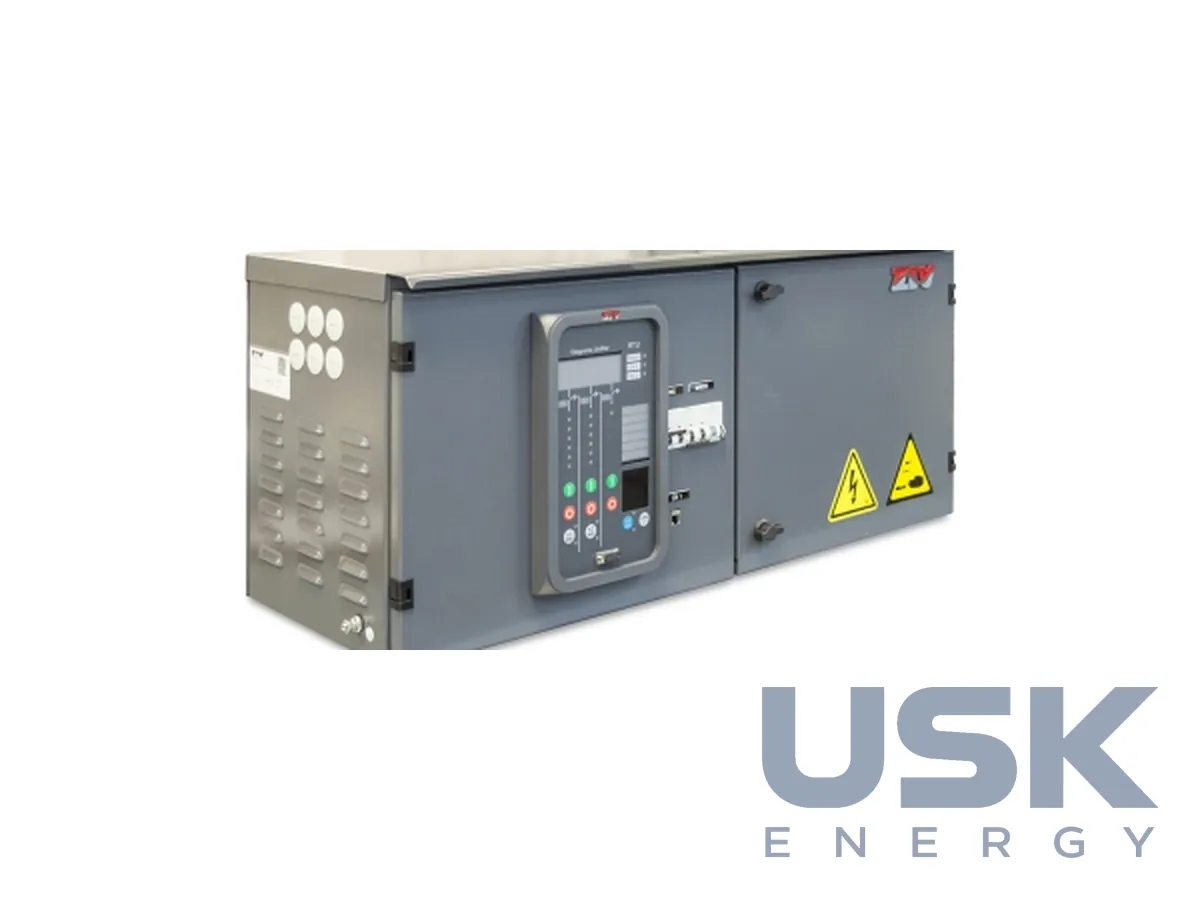

ZIV — шафи автоматизації RMU та вимикачів навантаження ПЛ
Комплектні шафи телемеханіки ZIV для нерозширюваних RMU кабельних мереж і вимикачів навантаження повітряних ліній СН. Шафа поєднує контролер TCA, блок живлення та інтерфейси зв'язку і працює за протоколом IEC 60870-5-104 з функцією FLISR.
- Склад
- контролер (TCA), блок живлення, інтерфейси зв'язку
- Протокол
- IEC 60870-5-104 (FLISR)
- Сумісність
- комутаційні апарати різних виробників
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

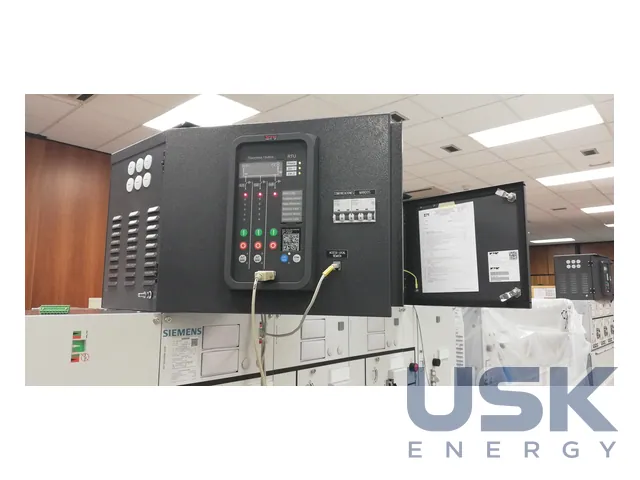

Шафи автоматизації ZIV для RMU призначені для підземних розподільних мереж СН, де стоять компактні нерозширювані моноблоки. Такий моноблок зазвичай монтують без резерву місця, і додати до нього нову комірку або окремий шафовий блок керування складно. Комплектна шафа телемеханіки ставиться поруч із RMU або на опорі біля вимикача навантаження ПЛ і перетворює звичайний апарат з ручним приводом на керований вузол мережі. Для оператора системи розподілу це найкоротший шлях від ручних перемикань до автоматизованої мережі без заміни вже змонтованого обладнання.

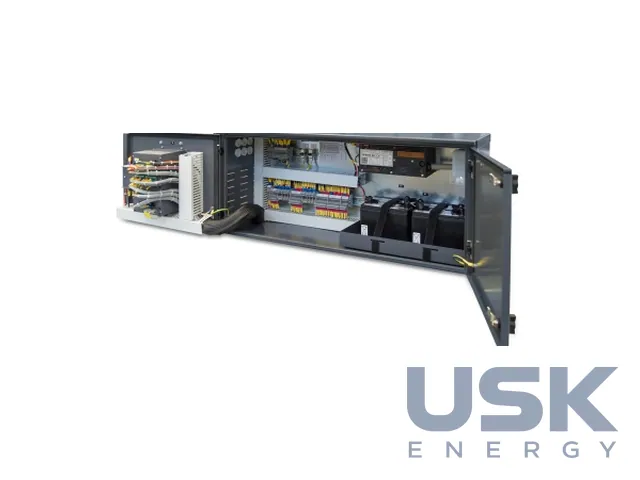

Основу шафи складає контролер TCA. За технічною документацією виробника для RMU використовують виконання TCA-C. До нього підключають сигнали положення комутаційних апаратів, кола керування приводами, вимірювання струму і напруги, а також сигнали покажчика проходження струму КЗ. У шафі встановлено блок живлення та інтерфейси зв'язку, тож на об'єкті залишається підключити кабелі до RMU і канал зв'язку. Шафи сумісні з комутаційними апаратами різних виробників, тому в одній мережі можна автоматизувати моноблоки різних поколінь і марок.
Рішення підходить для різних режимів заземлення нейтралі. Виробник називає глухозаземлену нейтраль, заземлення через опір, ізольовану та компенсовану нейтраль з котушкою Петерсена. Для мереж СН це суттєво, бо від режиму нейтралі залежить, як виявляти замикання на землю і з якою чутливістю працює покажчик пошкоджень. Одна платформа шафи покриває всі ці випадки, і проєктувальнику не потрібно підбирати окремий тип пристрою під кожну ділянку мережі.
Зв'язок зі SCADA і диспетчерськими центрами йде за стандартним протоколом IEC 60870-5-104. На цій основі будують функцію FLISR, тобто автоматичне визначення місця пошкодження, його відокремлення та відновлення живлення решти споживачів. Логіка виглядає так. Після КЗ шафи на різних RMU повідомляють, через які з них пройшов струм пошкодження. Система визначає пошкоджену ділянку кабелю між двома точками, відключає її вимикачами навантаження з обох боків і подає живлення на непошкоджені ділянки через інші джерела кільця. Бригада виїжджає вже на відому ділянку, а більшість споживачів отримує живлення за лічені хвилини замість годин ручного пошуку.
Виробник позиціонує шафи як кіберзахищену систему моніторингу та автоматизації. Для мереж, де канали телемеханіки проходять через загальні мережі передачі даних, захист від несанкціонованого керування має не менше значення, ніж сама автоматика. Шафи застосовують як на нових ділянках кабельної мережі, так і під час модернізації наявних RMU та ПЛ з вимикачами навантаження. Під час проєктування варто заздалегідь визначити, які RMU в кільці отримають шафи, бо саме їхнє розташування задає, наскільки короткими будуть ділянки, що відключаються при пошкодженні. Чим більше автоматизованих точок, тим менша кількість споживачів залишається без живлення на час ремонту.
Технічні характеристики
| Склад | контролер (TCA), блок живлення, інтерфейси зв'язку |
|---|---|
| Протокол | IEC 60870-5-104 (FLISR) |
| Сумісність | комутаційні апарати різних виробників |
Запит ціни та строку поставки
ZIV — шафи автоматизації RMU та вимикачів навантаження ПЛ, ZIV. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 90 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З якими RMU працює шафа автоматизації ZIV?
Шафа призначена для нерозширюваних RMU кабельних мереж і вимикачів навантаження ПЛ СН. Вона сумісна з комутаційними апаратами різних виробників.
Який протокол зв'язку з диспетчерським пунктом?
Шафа передає дані за IEC 60870-5-104 і підтримує автоматичне локалізування пошкодження та відновлення живлення FLISR.
Що входить до складу шафи?
У шафі встановлені контролер TCA, блок живлення та інтерфейси зв'язку. Це готовий комплект для підключення до приводу та кіл RMU.
