ZIV OPU-1 / OPL-1T — апаратура ВЧ-зв'язку по ЛЕП ВН

Опис

ВЧ-зв'язок по лініях електропередачі залишається основним резервним каналом для мереж ВН, особливо там, де оптоволокно ще не прокладене або потрібен незалежний від нього шлях. Сигнал подається на провід лінії через конденсатор зв'язку та загороджувач і проходить до сусідньої підстанції самою ЛЕП. ZIV випускає для цього два типи терміналів, універсальний OPU-1 з цифровими каналами і простіший аналоговий OPL-1T.

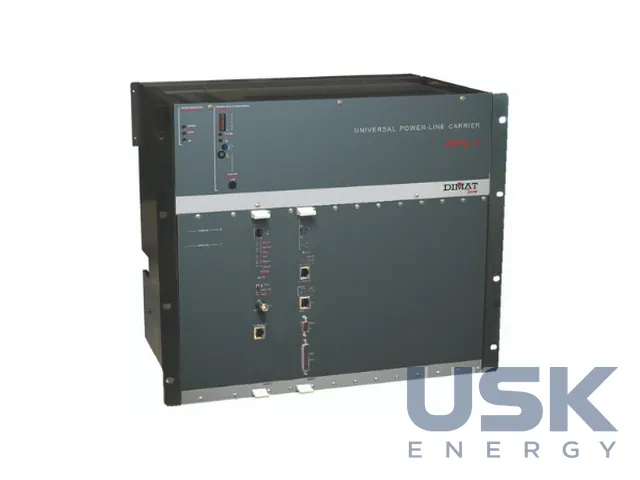

OPU-1 одночасно передає аналогові та цифрові канали, зокрема сигнали телезахисту. Аналогова частина дає 1 або 2 стандартні канали по 4 кГц у кожному напрямку. Цифровий канал налаштовується за смугою від 4 до 32 кГц і за видом модуляції. З QAM термінал передає 81 кбіт/с у смузі 16 кГц, а вбудований ехокомпенсатор дає змогу накласти смуги передачі та приймання, тож уся лінія займає 16 кГц. З OFDM швидкість сягає 324 кбіт/с у смузі 32 кГц. Телезахист іде в окремій аналоговій смузі 4 кГц, 2,5 кГц або 2 кГц чи вбудовується в цифрову смугу у тональному форматі. Частотний діапазон 36–512 кГц, на замовлення 30–1016 кГц. Потужність 20, 40 або 80 Вт PEP розподіляється між аналоговими і цифровими каналами. Для 20 і 40 Вт використовують компактне шасі 19 дюймів висотою 9 U, для 80 Вт додають шасі 3 U, яке можна замінити додатковим лінійним фільтром для ліній з відгалуженнями. Цифрові інтерфейси користувача охоплюють Ethernet з вбудованим мостом, G.703, V.35 і V.24.

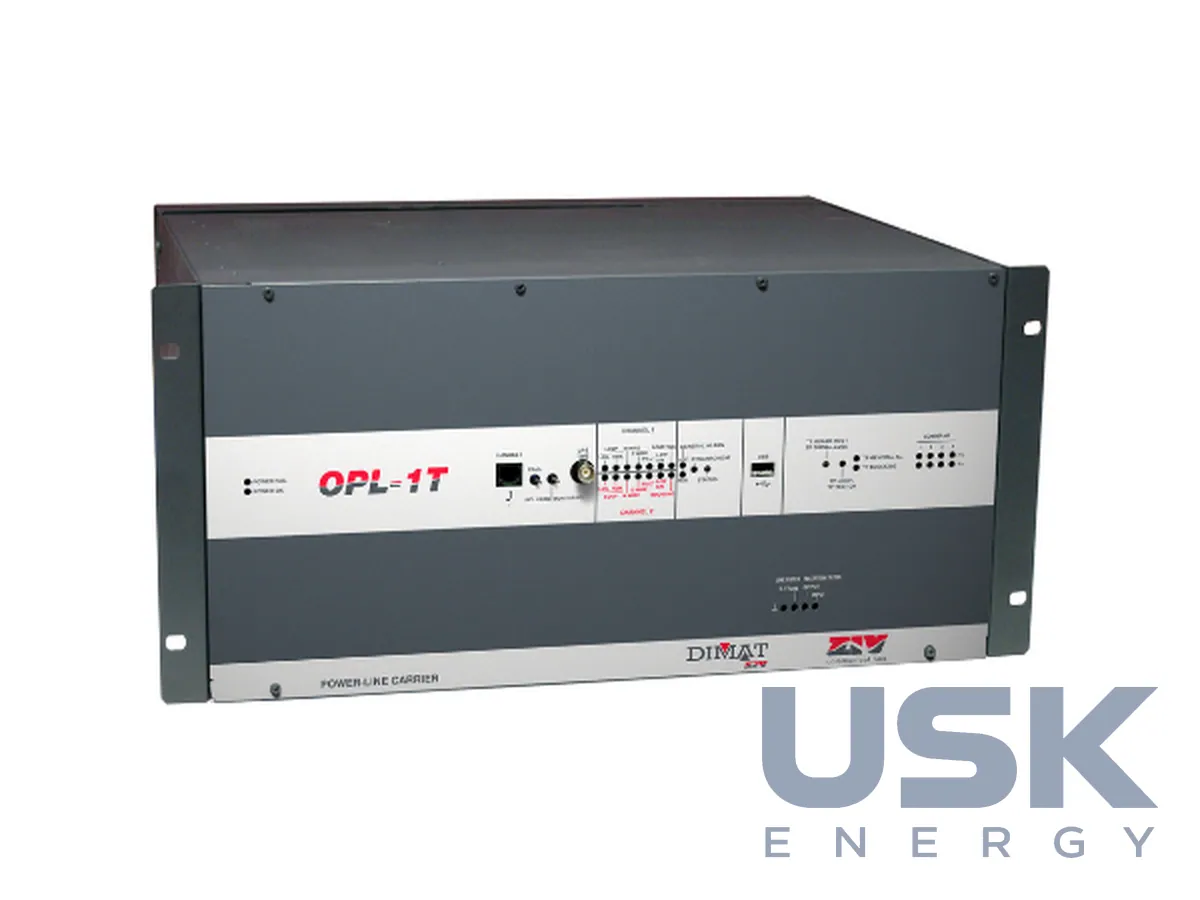

OPL-1T поєднує перевірений термінал OPL-1 з досвідом ZIV в аналоговому телезахисті. Архітектура повністю модульна. Опційно встановлюють вбудовану систему телезахисту одним тоном на 2 або 4 команди і до чотирьох субмодулів, серед них мовний канал, модем FSK і модуль входу та виходу базової смуги для транзиту, зовнішніх модемів чи терміналів TPU-1. Термінал передає один або два канали 4 кГц з ефективною смугою кожного 300–3850 Гц, модуляція SSB з придушеною несучою. Діапазон 40–500 кГц, вихідна потужність 20, 40 або 80 Вт PEP на коаксіальному роз'ємі. Варіанти 20 і 40 Вт займають одне шасі 5 U, варіант 80 Вт два таких шасі.

Обидва термінали ведуть хронологічний журнал аварій і подій, синхронізований від внутрішнього годинника реального часу. OPU-1 має вебсервер і агент SNMP з повідомленнями TRAP та INFORM, тож його бачить загальна система керування мережею зв'язку. OPL-1T налаштовують з керувального комп'ютера через спеціальне ПЗ.

Апаратура відповідає IEC 60495 для ВЧ-терміналів, IEC 61000-6-5 щодо завадостійкості та IEC 60834-1 для вбудованого телезахисту. Робоча температура OPL-1T від −5 до +45 °C за відносної вологості не більше 95 %, клас 3K5 за IEC 721-3-3. Під час вибору між моделями головне питання полягає в тому, чи потрібен цифровий канал великої швидкості, чи достатньо мовлення, телемеханіки та команд телезахисту в аналоговій смузі.
