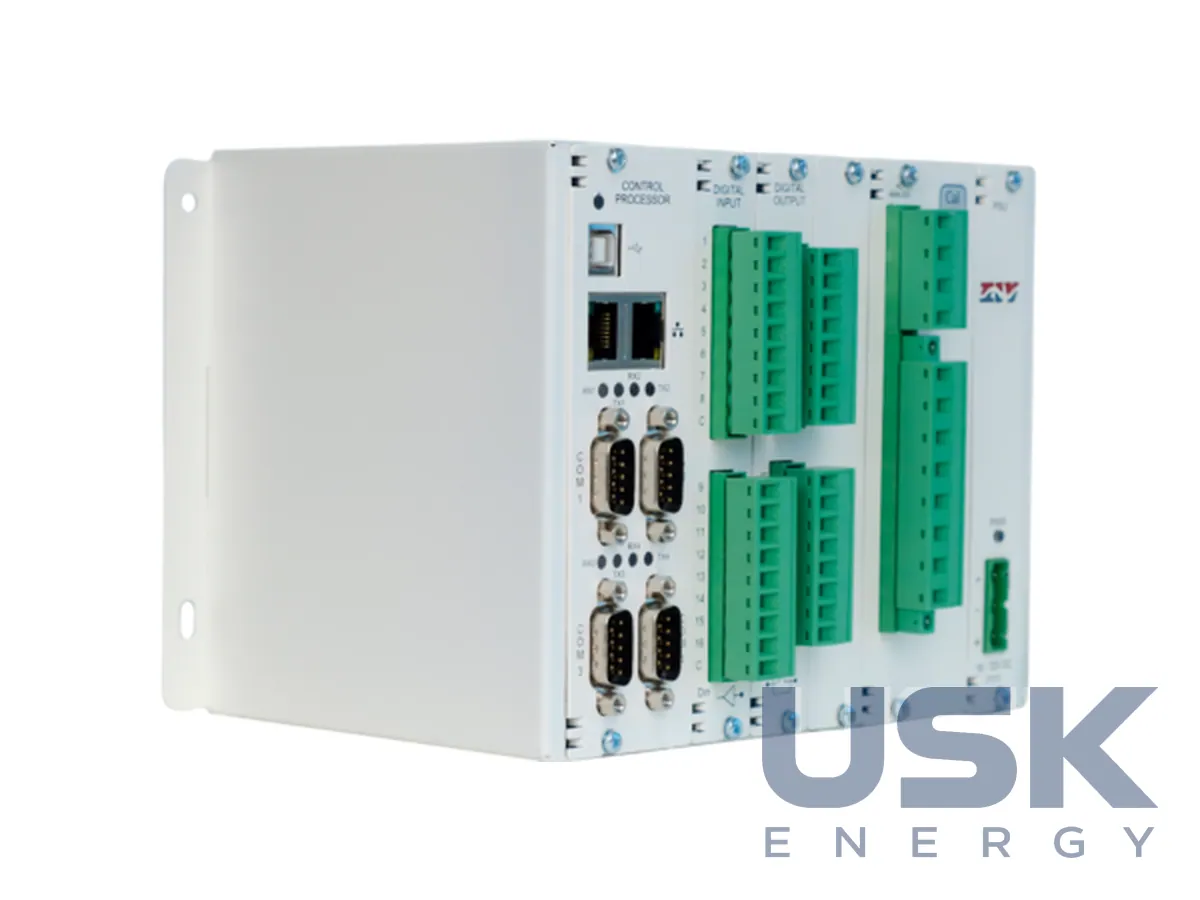

ZIV MV Flexible RTU — модульний RTU/контролер для розподільних мереж
ZIV MV Flexible RTU є модульним RTU для автоматизації ТП і RMU з функціями керування розподіленою генерацією. Пристрій контролює кілька фідерів RMU, виявляє пошкодження з урахуванням напрямку, реєструє аварії, підтримує логіку IEC 61131-3 і працює як шлюз протоколів, зокрема IEC 61850.
- Модулі
- дискретні входи/виходи, аналогові DC і AC, аналогові виходи
- Функції
- моніторинг кількох фідерів RMU, спрямоване виявлення пошкоджень, реєстрація аварій, керування РГ (DER)
- Логіка
- IEC 61131-3
- Шлюз
- протоколи, зокрема IEC 61850
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ZIV MV Flexible RTU є модульним RTU і контролером для автоматизації вторинних підстанцій і розподільних мереж з невеликою або середньою кількістю сигналів. Його застосовують для комутаційних апаратів СН і НН, моніторингу фідерів НН і як основний пристрій системи автоматизації ТП. Пристрій широко використовують як контролер RMU та вимикачів навантаження.
Пристрій збирають з модулів дискретних входів, керувальних виходів, аналогових входів постійного струму, вимірювань змінного струму і напруги та аналогових виходів. Усі модулі сертифіковані для застосування в енергетиці. Модуль дискретних входів має 16 каналів з позначкою часу 1 мс, двонапрямлені входи на 18-72 В або 36-150 В. Модуль аналогових входів постійного струму має 8 каналів з діапазонами 0-1 В, 0-10 В, ±1 В, ±5 В, ±10 В, ±20 мА і 4-20 мА. Модулі уставок мають по 4 канали з виходом ±20 мА або ±10 В для керування генераторами чи регульованим навантаженням. Контакти виходів комутують 5 А при 250 В змінного струму. Корпуси бувають на 5, 8 або 12 слотів введення-виведення, робоча температура від -20 до +70 °C, вологість 0 до 95 % без конденсації.
Вимірювальна частина підтримує звичайні ТС і ТН, низькоенергетичні входи LEA, датчики Роговського, датчики в опорних ізоляторах та інші низьковольтні діапазони. Тому RTU сумісний з RMU і вимикачами різних типів. Пристрій видає діючі значення, активну, реактивну та повну потужність, частоту, кути фаз і гармоніки. На цій основі працюють спрямоване і неспрямоване виявлення пошкоджень, моніторинг кількох фідерів RMU і реєстрація аварій.
Для розподіленої генерації RTU працює як контролер DER. Він задає уставки потужності, керує сальдо обміну потужністю об'єкта і переводить генерацію в безпечний режим при втраті зв'язку. Пристрій працює самостійно, обмежуючи імпорт та експорт потужності конкретної площадки, або в складі схеми активного керування мережею ANM.
Процесорний модуль має 2 порти Ethernet 10/100 і 4 послідовні порти RS-232/422/485, опційно вбудований годинник GPS. Для зв'язку з центрами керування підтримуються захищений IEC 104, DNP3 SAV5, IEC 101 і застарілі протоколи, кілька ведучих станцій одночасно. Як шлюз IED пристрій працює з IEC 61850 клієнт і сервер (сертифікат KEMA), IEC 101/104, DNP3.0, IEC 103 та Modbus. Логіку автоматизації складають за IEC 61131-3, а захищений вебсервер HMI показує однолінійну схему і дає змогу керувати ТП. Кібербезпека охоплює SSH, IEC 62351-3 і -5 для IEC 60870-5-101/104 та сертифікати X509. Інструкція з експлуатації MMVFLXIBLERTU2403Iv00 і технічний опис нових функцій від 03.2024 доступні у виробника.
Технічні характеристики
| Модулі | дискретні входи/виходи, аналогові DC і AC, аналогові виходи |
|---|---|
| Функції | моніторинг кількох фідерів RMU, спрямоване виявлення пошкоджень, реєстрація аварій, керування РГ (DER) |
| Логіка | IEC 61131-3 |
| Шлюз | протоколи, зокрема IEC 61850 |
Запит ціни та строку поставки
ZIV MV Flexible RTU — модульний RTU/контролер для розподільних мереж, ZIV. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 90 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які модулі входів і виходів доступні?
Дискретні входи і виходи, аналогові входи DC і AC та аналогові виходи.
Чи підтримує RTU IEC 61850?
Так, пристрій працює як шлюз протоколів, зокрема IEC 61850. Логіку програмують за IEC 61131-3.
Для яких об'єктів підходить MV Flexible RTU?
Для ТП і RMU, вимикачів навантаження на ПЛ і реклоузерів, зокрема з підключеною розподіленою генерацією.
