ZIV IRV — термінал захисту фідера СН (платформа «V»)

Опис

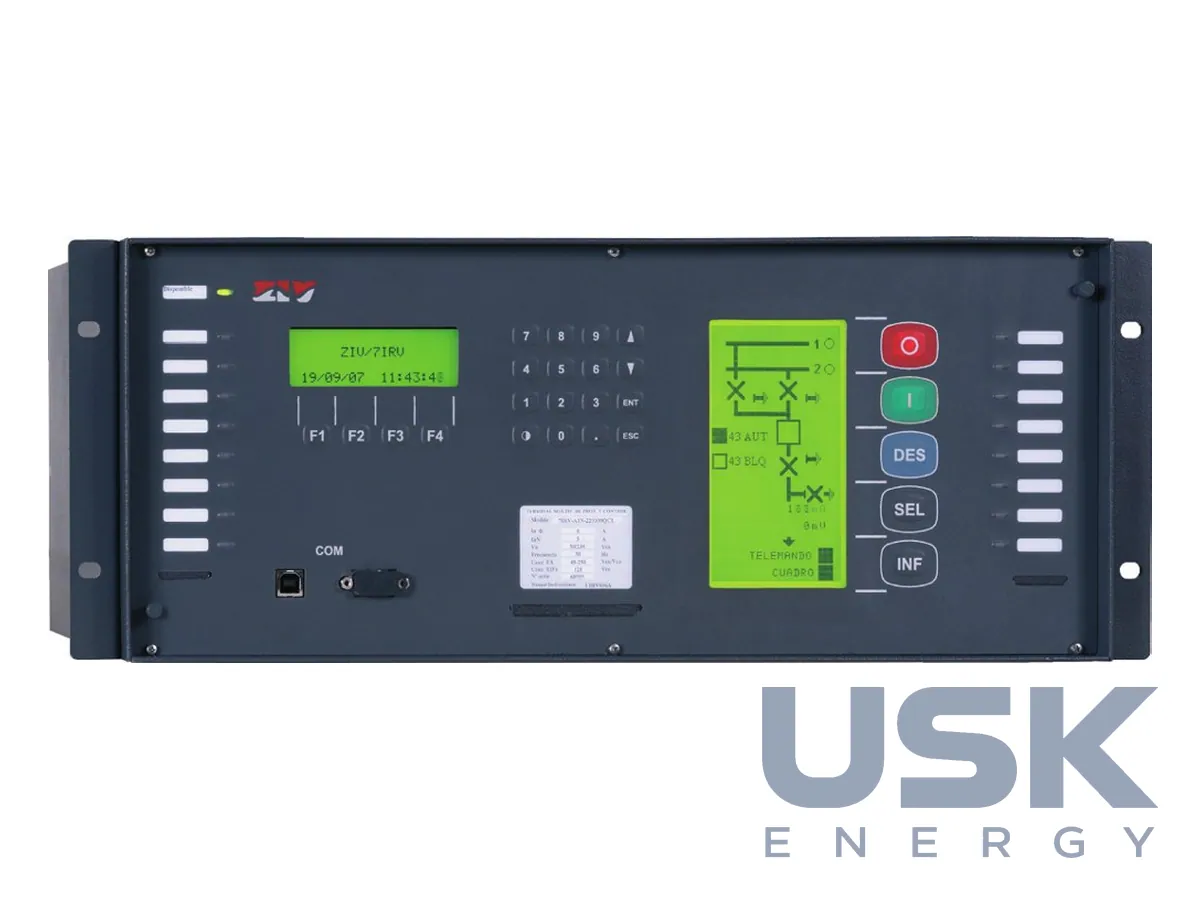

ZIV IRV належить до платформи «V» і об'єднує функції захисту, керування та вимірювань для приєднань середньої напруги. Виробник перелічує такі застосування, як фідери, лінії живлення двигунів, точки розмежування з суміжними мережами, а також лінії СН, трансформатори та генератори. Термінал побудований на мікропроцесорі з цифровими сигнальними процесорами і має гнучке налаштування під вимоги приєднання та мережі.

Набір захистів широкий для пристрою такого класу. МСЗ фаз має 2 миттєві ступені та 3 ступені з витримкою часу за залежною або незалежною характеристикою, так само побудовано захист від замикань на землю, є чутливий земляний захист і захист за струмом зворотної послідовності. Спрямовані органи працюють для фаз, землі, зворотної послідовності та чутливого захисту від замикань на землю, у тому числі в мережах з ізольованою нейтраллю. Є МСЗ з пуском за напругою, по 3 ступені захисту від зниження і підвищення напруги, 4 ступені захисту від зниження і підвищення частоти та від швидкості зміни частоти, частотне розвантаження. Додатково передбачено ПРВВ, захист від обриву фази, контроль синхронізму, захист від асинхронного ходу, теплову модель з обліком найгарячішої точки, 2 ступені спрямованого захисту за потужністю, захист мінімального струму, обмежений захист від замикань на землю та трифазне АПВ на 4 цикли.

Характеристики залежних ступенів обирають за IEC, IEEE (ANSI) або стандартами США. Є 4 незалежні групи уставок, пуск від холодного навантаження, вибір чергування фаз ABC або ACB і роботи від 2 або 3 ТН. Пристрій контролює кола відключення і ввімкнення, ресурс вимикача за kA2 і кількістю відключень, а також напругу оперативного живлення.

Вимірювання охоплюють фазні та земляні струми, напруги, активну, реактивну і повну потужність, максимальні та мінімальні значення, енергію в обох напрямках, коефіцієнт потужності, частоту, гармоніки до 8-ї, теплову модель і відстань до місця пошкодження. Гнучкі аналогові вимірювання можуть замінити окремі щитові прилади. Визначник місця пошкодження скорочує час пошуку для ремонтного персоналу. Реєстратор подій, звіти про аварії, журнал вимірювань і осцилограф з 32 вибірками за період зменшують потребу в окремих реєстраторах.

Термінали підтримують DNP3, MODBUS, PROCOME та IEC 61850, виконання IRV-A має сертифікат IEC 61850 від KEMA. Є місцевий порт RS232 + USB, віддалені послідовні та оптичні порти, 2 порти LAN 100FX і 100TX та порт CAN. Через RS485 і MODBUS термінал легко вбудовується в промислові системи. Синхронізація часу від GPS за IRIG-B 003 і 123 або за протоколами PROCOME 3.0 чи DNP3, що полегшує порівняння записів з різних реле. На панелі розміщено 2 кнопки керування вимикачем, 6 програмованих кнопок, алфавітно-цифровий дисплей, від 8 до 82 входів, від 5 до 31 виходу і 4 або 17 світлодіодів.
