ZIV IRS — саможивлене реле МСЗ і ПРВВ

Опис

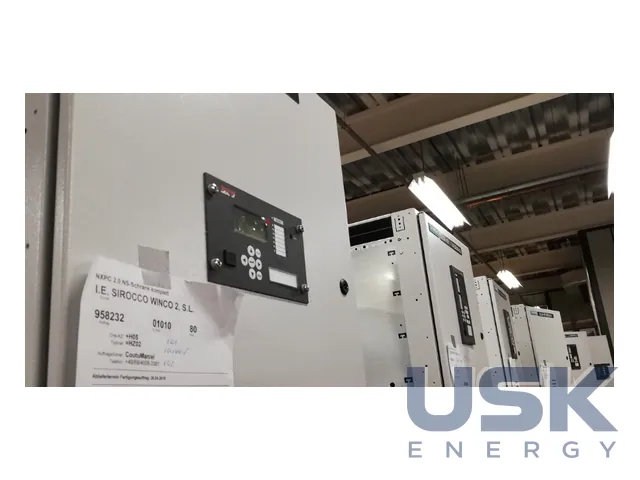

Вторинні підстанції в аеропортах, лікарнях, торговельних центрах, на об'єктах ВДЕ, заводах і в міській забудові здебільшого побудовані на RMU. Здебільшого це мережі 12, 24 або 33 кВ з кільцевою топологією. Часто в таких ТП немає акумуляторної батареї, а отже й гарантованого оперативного живлення для релейного захисту. Для цього випадку ZIV випускає саможивлене реле IRS з функціями МСЗ, ПРВВ і блокуванням за гармоніками. Реле розраховане насамперед на встановлення в RMU, де воно спрощує обслуговування і покращує нагляд за мережею.

IRS живиться безпосередньо від основних ТС, від оперативної напруги AC/DC або через передній порт USB. Споживання дуже мале, менше 2,5 ВА, а захисні органи стають активними менш ніж за 100 мс після появи струму. Це важливо, бо при ввімкненні на КЗ реле має встигнути запуститися і відключити пошкодження від енергії самого струму КЗ. Набір функцій включає МСЗ фаз, нейтралі та землі, захист за струмом зворотної послідовності, захист від обриву фази, захист мінімального струму, теплову модель і ПРВВ. Блокування за гармоніками відстроює захист від кидка струму намагнічування трансформатора ТП.

Відключення виконується через малопотужну котушку LPC, яку ZIV пропонує саме під енергетичний вихід IRS. Це бістабільний лінійний соленоїд з магнітною системою. Імпульс від реле створює магнітне поле, плунжер рухається і звільняє механізм відключення вимикача. У відключеному положенні котушка тримається без живлення, а назад у заблоковане положення її повертає привод під час ввімкнення вимикача. Котушка працює у вертикальному і горизонтальному положенні. Код замовлення LPC 4GL04530002.

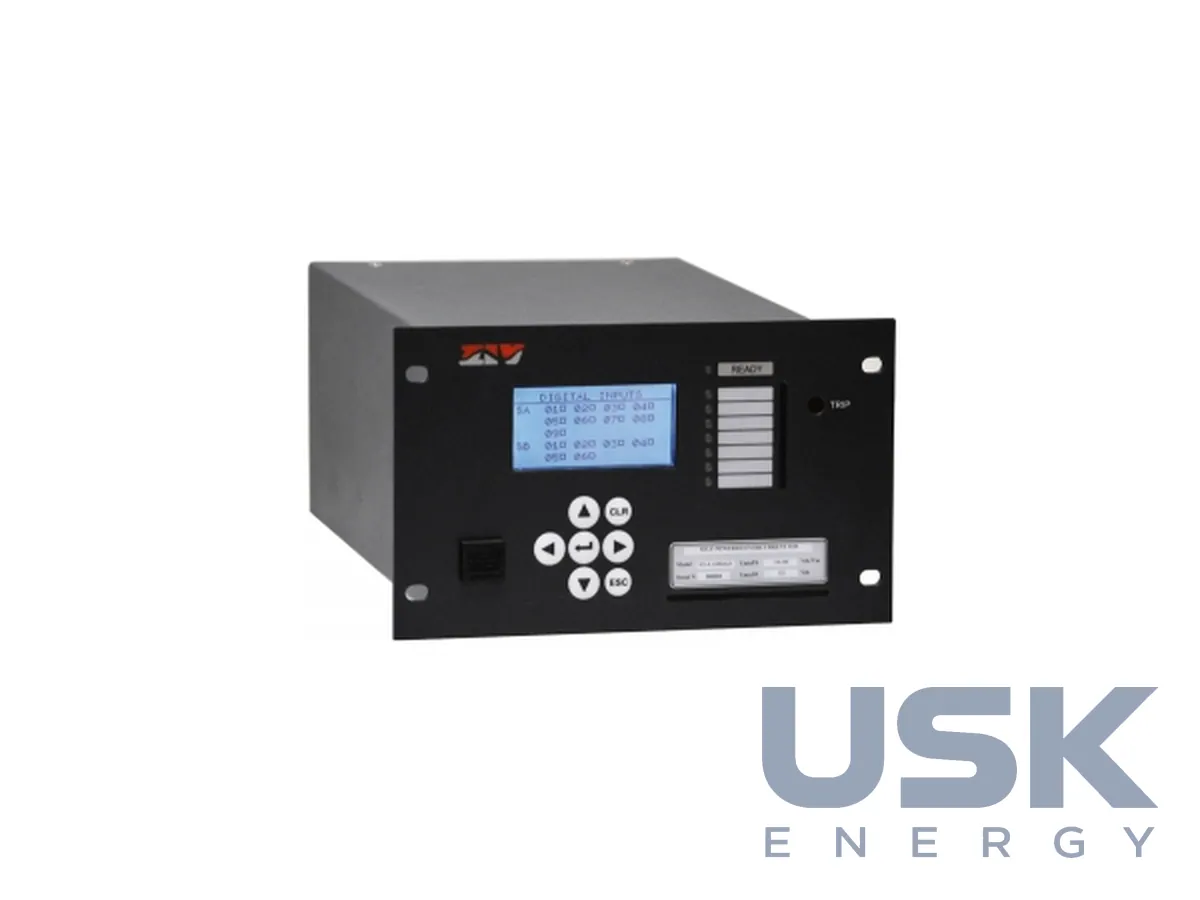

Реле має модульний компактний корпус на 1/2 стійки 19 дюймів і висотою 3U, що легко вписується в шафи РЗА і відсіки RMU. Електромагнітний прапорець показує останній стан навіть без живлення і скидається механічно. Енергонезалежна пам'ять зберігає записи місяць без живлення. Частота вибірок 800 Гц, журнал до 500 подій, 10 звітів про аварії і сумарно 10 с осцилограм, 2 групи уставок. Дисплей 128 x 64, 7 кнопок, вторинний струм 1 або 5 А обирається програмно.

Модель IRS-A має 4 дискретні входи для дистанційного відключення, 2 імпульсні виходи на котушку RMU і прапорець та 2 сигнальні контакти, один з фіксацією і один без неї. Ступінь захисту IP52. Модель IRS-B є ненаправленим реле з внутрішньою батареєю, яка вмикає пристрій для читання журналу, коли струму немає, має 2 дискретні входи і ступінь захисту IP54. Кнопка батареї на панелі IRS-B виводить останнє відключення, звіти про аварії та уставки, а саму батарею замінюють ззаду через знімну кришку. Під час вибору між моделями варто врахувати, чи потрібні ізольовані між собою ТС і додаткові входи телевідключення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
