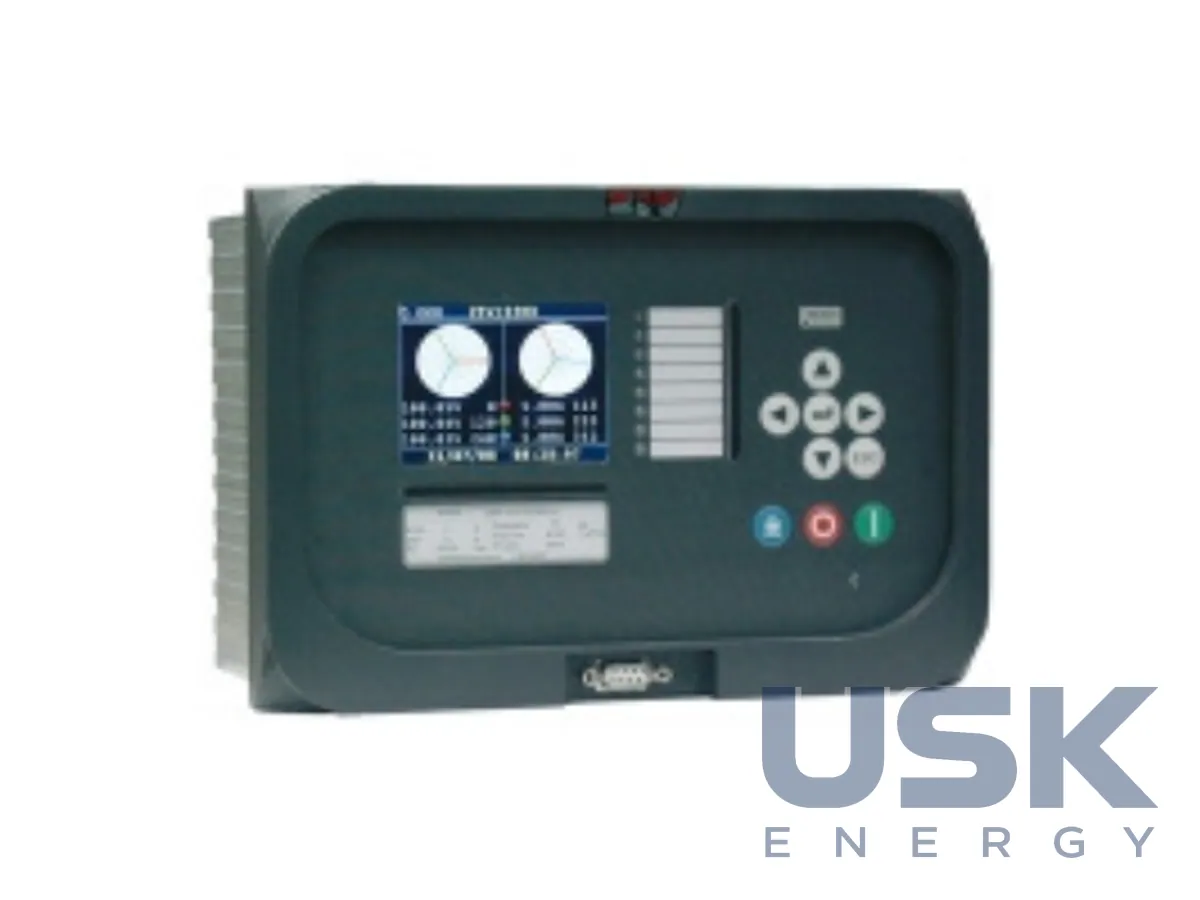

ZIV IDF / IDV / IDX — термінал диференційного захисту трансформатора
ZIV IDF, IDV та IDX захищають, керують і вимірюють приєднання силового трансформатора будь-якого класу напруги, зокрема фазоповоротного. Термінал має до 4 трифазних груп струмових входів, диференційний захист з гальмуванням, блокуванням за гармоніками та диференційною відсічкою і підтримує IEC 61850 Ed.2.
- Об'єкт
- дво- і триобмоткові трансформатори та автотрансформатори, реактори, СТК, генератори, двигуни
- Диференційний захист
- з гальмуванням і блокуванням за гармоніками + диференційна відсічка
- Струмові входи
- до 4 трифазних груп (полуторна схема, кільце)
- Додатково
- обмежений захист від замикань на землю (REF), захист від перезбудження
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Термінали ZIV IDF, IDV та IDX закривають захист силового трансформатора повністю, від основного диференційного захисту до резервних струмових, теплових і частотних функцій. Вони підходять для дво- і триобмоткових трансформаторів та автотрансформаторів будь-якого класу напруги з одним або двома вимикачами на стороні. IDF належить до сімейства ZIV e-NET flex і застосовується також на нестандартних машинах, фазоповоротних трансформаторах, трансформаторах Скотта і Леблана. Як диференційний захист його ставлять і на реактори, СТК, генератори та двигуни.
Основа захисту полягає в трифазному диференційному органі з гальмуванням. Гальмування потрібне, щоб захист не спрацював від струму ввімкнення трансформатора і від великих струмів зовнішніх КЗ, які можуть насичувати окремі ТС. Термінал сам компенсує різні коефіцієнти ТС, групу з'єднання обмоток і положення відпайок, тому проміжні вирівнювальні ТС не потрібні. Блокування та гальмування за гармоніками відстроюють захист від кидків струму намагнічування і перезбудження. Логіка перехресного блокування важлива для нових трансформаторів, у яких частка другої гармоніки при ввімкненні низька. Друга, неструмова ланка у вигляді диференційної відсічки прискорює відключення при великих внутрішніх пошкодженнях, коли ТС уже насичуються. Динамічна логіка блокування і швидкі виходи дають змогу диференційному органу IDF відключати пошкодження менше ніж за період. Детектор зовнішнього КЗ блокує захист при зовнішніх пошкодженнях з сильним насиченням ТС.
Обидві диференційні ланки IDF мають до 4 трифазних струмових входів. Це закриває полуторну схему і схему кільця, де трансформатор приєднаний через кілька вимикачів. Обмежений захист від замикань на землю REF виявляє пошкодження обмотки поблизу нейтралі, які диференційний захист фаз бачить погано. У терміналі є варіанти REF з низьким і високим опором, а орган спрямованого порівняння підвищує стабільність при насиченні ТС. Серед резервних функцій є МСЗ фаз і землі для всіх обмоток, спрямовані органи, захист за струмом зворотної послідовності, захист від підвищення і зниження напруги, частотні захисти, ПРВВ, теплова модель обмоток і захист від перезбудження V/Hz.

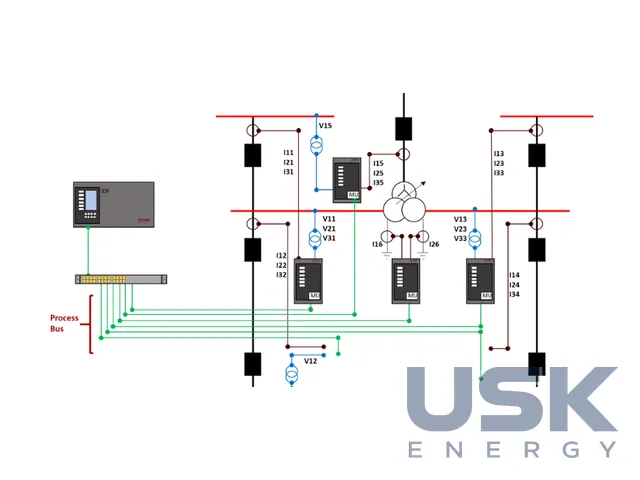

Платформа e-NET flex має потужну програмовану логіку, журнал на 2000 подій і до 100 секунд осцилограм. Апаратно доступні до 20 аналогових каналів, 160 дискретних входів, 80 виходів і 22 світлодіоди, а також алфавітно-цифровий або графічний дисплей. Протоколи IEC 61850 Ed.2, DNP3.0, Modbus RTU і PROCOME, резервування Bonding, RSTP, PRP і HSR. Плати аналогових входів можуть працювати як Merging Units з синхронізованими вибірками 4800 Гц за IEC 61869-9, тобто термінал підходить для шини процесу цифрової підстанції.
Кібербезпеку виконано за IEC 62351, IEC 62443 та IEEE 1686-2013. Є рольовий доступ RBAC, вимкнення фізичних і логічних портів, журнал подій безпеки, захищені протоколи керування HTTPS, SFTP і SSH, віддалена автентифікація LDAP та RADIUS. Час синхронізують за IRIG-B, SNTP або PTP.
Технічні характеристики
| Об'єкт | дво- і триобмоткові трансформатори та автотрансформатори, реактори, СТК, генератори, двигуни |
|---|---|
| Диференційний захист | з гальмуванням і блокуванням за гармоніками + диференційна відсічка |
| Струмові входи | до 4 трифазних груп (полуторна схема, кільце) |
| Додатково | обмежений захист від замикань на землю (REF), захист від перезбудження |
| Протокол | IEC 61850 Ed.2 |
Запит ціни та строку поставки
ZIV IDF / IDV / IDX — термінал диференційного захисту трансформатора, ZIV. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які об'єкти захищає термінал IDF / IDV / IDX?
Дво- і триобмоткові трансформатори та автотрансформатори будь-якого класу напруги, зокрема фазоповоротні, а також реактори, СТК, генератори і двигуни.
Скільки груп струмових входів має термінал?
До 4 трифазних груп. Цього вистачає для полуторної схеми та схеми кільця.
Які додаткові захисти вбудовані?
Обмежений захист від замикань на землю REF і захист від перезбудження. Зв'язок з АСУ ТП за IEC 61850 Ed.2.
