ZIV DLF / DLX — термінал диференційного захисту ліній

Опис

Поздовжній диференційний захист порівнює струми на всіх кінцях лінії і відключає пошкодження без витримки часу в будь-якій точці захищеної ділянки. ZIV випускає для цього два типи терміналів. DLF належить до сімейства e-NET flex і має резервний дистанційний захист, DLX є компактним пристроєм для комірок КРУ і розподільних мереж. Обидва підходять для ліній будь-якого класу напруги, повітряних і кабельних.

DLF включає всі функції захисту, керування і вимірювання лінії з поздовжньою компенсацією або без неї, з одним вимикачем і однофазним чи трифазним відключенням. Швидкий диференційний орган разом з детектором зовнішнього КЗ і компенсацією ємнісного струму захищає лінії з кількістю кінців до 3, навіть з трансформатором у зоні захисту. Для цього термінал має 3 трифазні струмові входи. Виконання DLF-B додатково працює в полуторній схемі та на подвійній системі шин з групою ТС на лінії. Окремі диференційні органи нейтралі та складових прямої і зворотної послідовності підвищують чутливість до КЗ через великий перехідний опір, яких фазний орган може не побачити. Детектор зовнішнього КЗ блокує захист при сильному насиченні ТС, а диференційний орган зберігає чутливість на кабелях і дуже довгих ПЛ.

Резервна частина DLF містить реверсивні дистанційні зони з характеристикою Mho або чотирикутною, логіку ввімкнення на КЗ, детектори хитань потужності та несправності кіл ТН, захисти за напругою і частотою, АПВ і контроль синхронізму. Визначник місця пошкодження використовує дані всіх кінців лінії. Канали зв'язку з протилежними кінцями працюють зі швидкістю від 1 до 12 x 64 кбіт/с за C37.94 або 2 Мбіт/с, до мультиплексорів SDH термінал підключається напряму або через перетворювач ZIV F2MUX. Між кінцями передається до 16 цифрових сигналів для схем телезахисту. Платформа має журнал на 2000 подій, до 100 секунд осцилограм, 10 аналогових каналів (12 у DLF-B), протоколи IEC 61850 Ed.2, DNP3, Modbus RTU і PROCOME, резервування PRP і HSR, вибірки 4800 Гц за IEC 61869-9 та кібербезпеку за IEC 62351, IEC 62443 і IEEE 1686-2013.

DLX спроєктований для встановлення в обмеженому просторі розподільних пристроїв і комірок КРУ. Для стабільності при зовнішніх КЗ з насиченням ТС диференційні органи доповнені органами спрямованого порівняння за фазами, землею, прямою і зворотною послідовністю, без зниження чутливості. До набору функцій входять МСЗ, у тому числі чутлива до замикань на землю, захисти за напругою і частотою, ПРВВ, АПВ, контроль синхронізму і теплова модель. Для зв'язку з протилежним кінцем є до 3 оптичних портів, а для АСУ ТП Ethernet 10/100 Мбіт/с з IEC 61850, а також послідовні протоколи PROCOME, DNP3 та IEC 870-5-103.

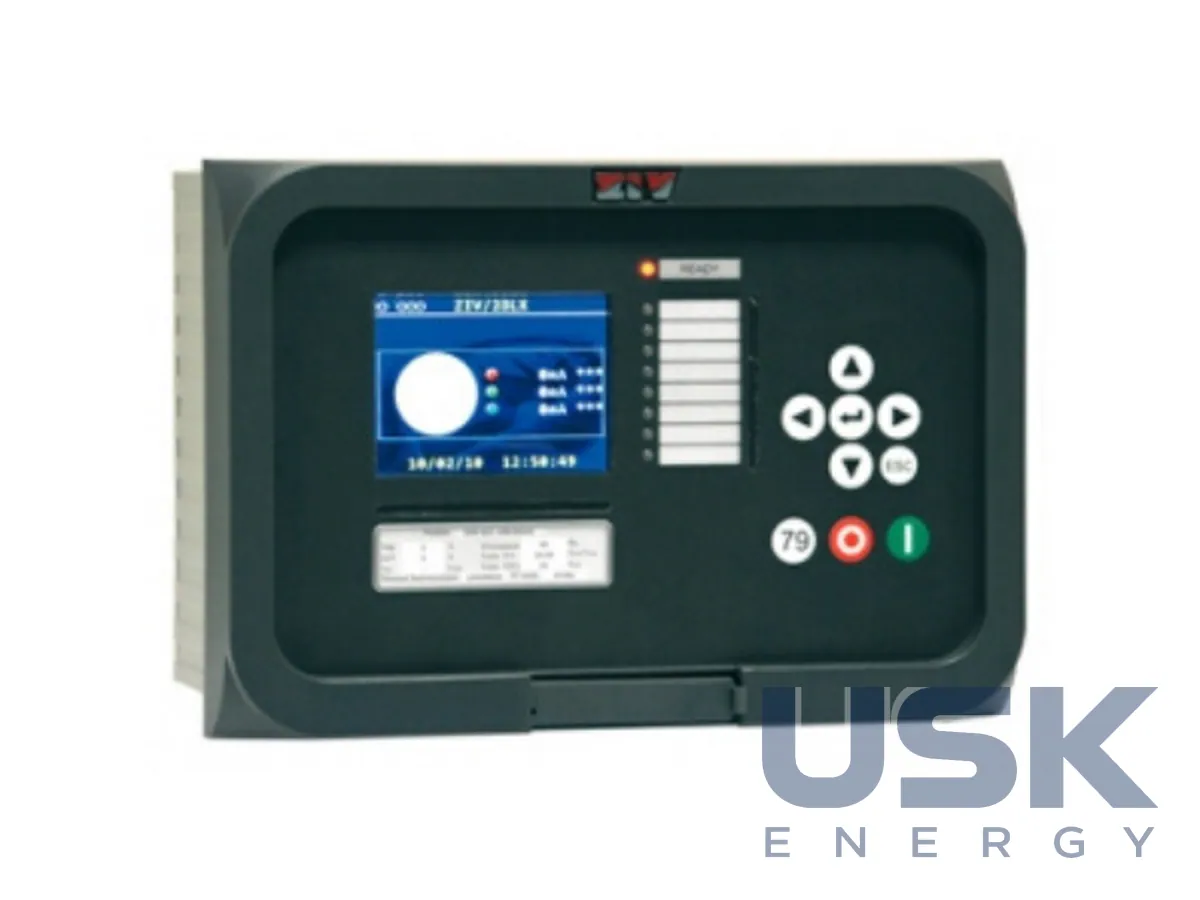

На передній панелі DLX розміщено дисплей 320 x 240 пікселів, 6 кнопок навігації, 3 кнопки керування, серед них кнопка 79 для АПВ, а також порти RS232C і USB. Аналогові входи підключають до клемників з кільцевими наконечниками, дискретні кола до 24-контактних колодок.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
