Trench EFD — система визначення приєднання із замиканням на землю
Пристрій Trench EFD селективно визначає пошкоджений фідер при однофазних замиканнях на землю в компенсованих мережах середньої напруги. Працює при високо- та низькоомних замиканнях, живлення 90–240 В AC/DC.
- Живлення
- 90–240 В AC/DC
- Функція
- пошук пошкодженого фідера при високо- та низькоомних замиканнях на землю
- Монтаж
- у стійку 19″
- Виконання
- також комбінований блок керування ДГР і пошуку фідера
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пристрій Trench EFD застосовують у компенсованих мережах СН, де нейтраль заземлена через дугогасний реактор. У такій мережі однофазне замикання на землю не призводить до негайного вимкнення, струм у місці пошкодження малий, і споживачі й далі отримують живлення. Зворотний бік полягає в тому, що знайти пошкоджене приєднання за величиною струму майже неможливо, струмові захисти його не бачать. Пристрій ставлять там, де потрібно швидко знайти приєднання з однофазним замиканням на землю й не перебирати фідери почерговим вимкненням.
Базова модель EFD 500 поєднує метод провідностей з додатковими алгоритмами. Під час замикання прилад оцінює провідність нульової послідовності кожного фідера за струмом і напругою нульової послідовності та порівнює їх, а додаткові алгоритми підтверджують вибір. Пошук іде як за високоомних, так і за низькоомних замикань. Високоомні пошкодження, наприклад під час падіння проводу на сухий ґрунт чи дотику до дерева, дають дуже малі струми, і звичайний спрямований захист нульової послідовності їх часто пропускає. Виробник наголошує, що за селективністю сімейство EFD 500 перевершує традиційні методи захисту від замикань на землю. Метод провідностей добрий тим, що результат мало залежить від точності налаштування реактора та від перехідного опору в місці пошкодження. Прилад фіксує зміну провідності фідера в момент замикання, а пошкоджене приєднання виокремлюється за активною складовою, яка в нього помітно відрізняється від справних. Це особливо важливо в мережах з великою часткою кабельних ліній, де ємнісні струми справних фідерів великі та маскують сигнал.
Випускається також комбінований блок, що поєднує керування дугогасним реактором і пошук пошкодженого фідера. У лінійці це EFD 500c, компактний прилад з усіма функціями EFD 500, де функція регулятора компенсації доступна як програмна опція. Один пристрій замість двох заощаджує місце в шафі та спрощує обмін даними між налаштуванням реактора й пошуком пошкодження. Працювати пристрій може з дугогасними реакторами будь-яких марок, обслуговування не потребує.

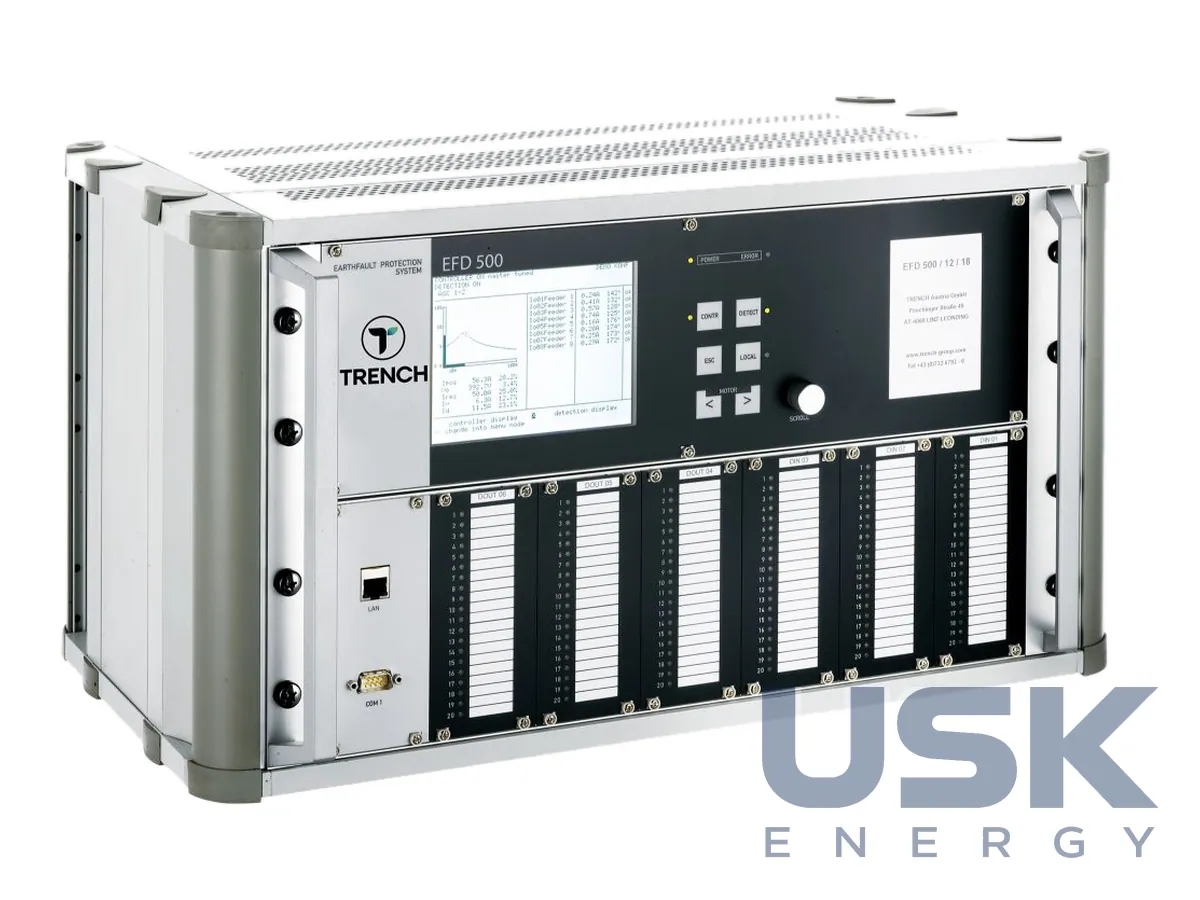

Прилад монтують у стійку 19″ на підстанції, живлення від 90–240 В AC/DC. Апаратна частина мікропроцесорна, конфігурація гнучка. На лицьовій панелі є вбудовані дисплеї, коліщатко прокручування та зрозумілі функціональні кнопки, окремі індикатори показують режими керування та визначення. Пристроєм керують дистанційно, розширені налаштування виконують з комп'ютера через термінальну програму. Серед апаратних опцій альтернативний блок живлення, оптичний порт для послідовного зв'язку, порт зв'язку за IEC 61850 і роз'єм RJ45.
Програмні опції включають пристрій автоматичного повторного ввімкнення, зв'язок зі SCADA та підтримку короткочасного вимкнення пошкоджених фідерів, що допомагає підтвердити результат пошуку на складних схемах. На практиці EFD ставлять в одну стійку з регулятором дугогасного реактора або використовують комбінований варіант. Для прив'язки потрібні дані про кількість контрольованих фідерів, трансформатори струму нульової послідовності, напругу оперативного живлення та протокол зв'язку з верхнім рівнем.
Технічні характеристики
| Живлення | 90–240 В AC/DC |
|---|---|
| Функція | пошук пошкодженого фідера при високо- та низькоомних замиканнях на землю |
| Монтаж | у стійку 19″ |
| Виконання | також комбінований блок керування ДГР і пошуку фідера |
Запит ціни та строку поставки
Trench EFD — система визначення приєднання із замиканням на землю, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 90 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж призначений EFD?
Для компенсованих мереж середньої напруги, де треба визначити фідер з однофазним замиканням на землю.
Яке живлення та монтаж у пристрою?
Живлення 90–240 В AC/DC, монтаж у стійку 19″.
Чи є виконання з керуванням ДГР?
Так, випускається комбінований блок керування дугогасним реактором і пошуку пошкодженого фідера.
