Trench EFC 60 / EFC 70 — контролери автоматичного налаштування дугогасних реакторів
Регулятори Trench EFC 60 та EFC 70 автоматично налаштовують плавнорегульовані дугогасні реактори в резонанс з ємністю мережі. Підходять до реакторів будь-яких виробників з регулюванням під навантаженням.
- Живлення
- EFC 60: 90–240 В AC/DC; EFC 70: 24–230 В AC/DC
- Сумісність
- дугогасні реактори будь-яких виробників з регулюванням під навантаженням
- Дисплей
- сенсорний 7″ (EFC 60) / 5,7″ (EFC 70)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Регулятори Trench EFC 60 та EFC 70 керують плавнорегульованими дугогасними реакторами в компенсованих мережах. Їхнє завдання полягає в тому, щоб постійно тримати індуктивність реактора в резонансі з ємністю мережі відносно землі, яка змінюється під час кожного ввімкнення чи вимкнення лінії. Якщо налаштування збилося, струм у місці замикання на землю зростає, і дуга може не згаснути. Регулятори універсальні, тому їх ставлять і на нові, і на вже змонтовані дугогасні реактори будь-яких виробників з регулюванням під навантаженням. Під час замикання регулятор доводить реактор до точної компенсації.
Налаштування відбувається автоматично за одним із двох принципів. Регулятор або шукає максимум напруги резонансного контуру, переміщуючи осердя реактора та відстежуючи напругу нульової послідовності V0, або вимірює повний опір резонансного контуру. Алгоритми працюють як з інжекцією струму, так і без неї. В EFC 70m вбудовано багаточастотний режим інжекції, який робить налаштування стійким до завад у мережі, модуль інжекції розміщено в тому самому корпусі. Як опція доступний зовнішній модуль ECI, що вводить у нульову послідовність струм основної частоти 50 або 60 Гц для диференційних вимірювань, регульований у межах від 1 до 8 А. Під час пошуку резонансу, якщо V0 перевищує допустиме Vmax, регулятор автоматично під'єднує демпфувальний резистор. Як критерії спрацювання враховуються амплітуда та фазовий кут V0.

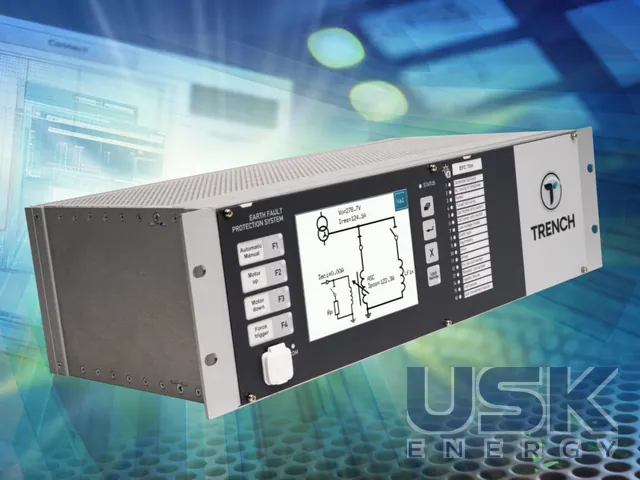

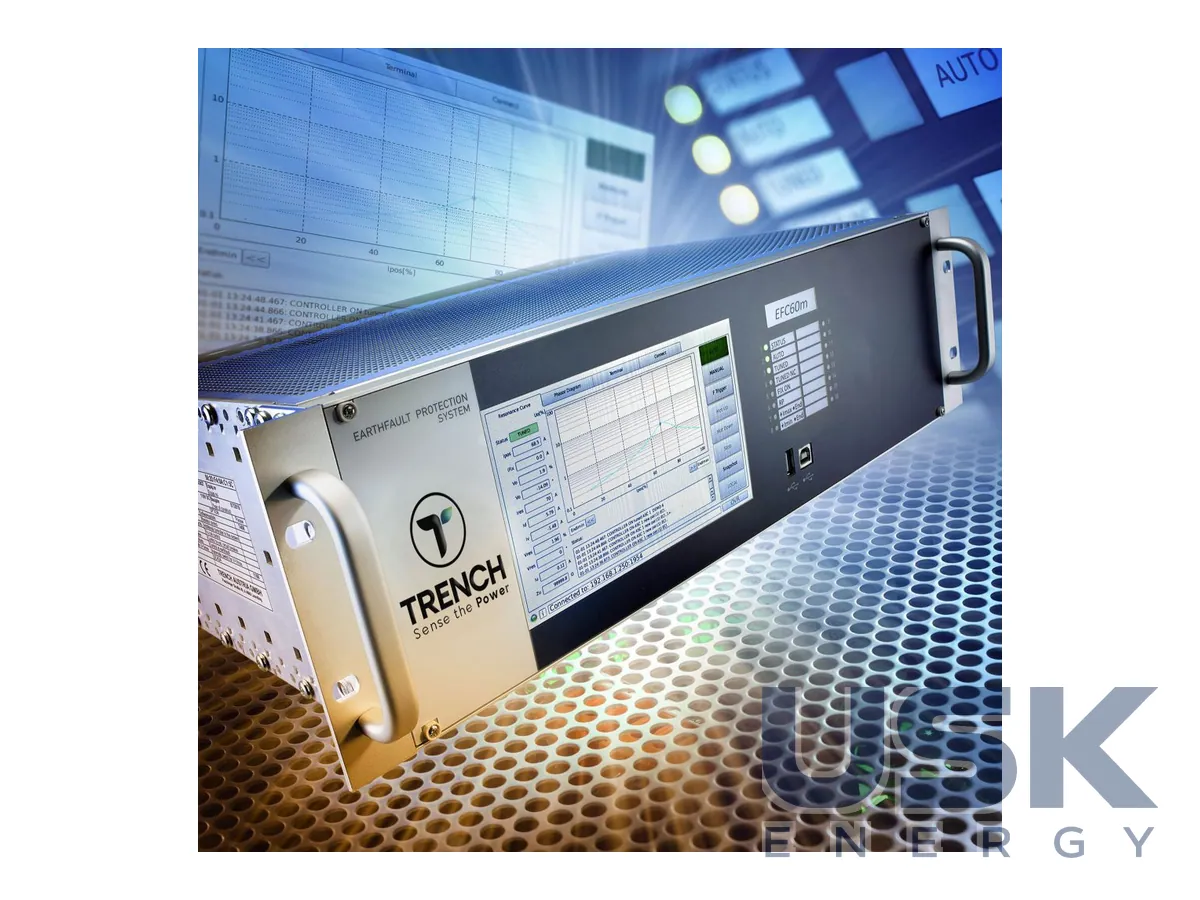

EFC 60 живиться від 90–240 В AC/DC і має сенсорний дисплей 7″. EFC 70 живиться від 24–230 В AC/DC, дисплей сенсорний 5,7″, кольоровий. EFC 70 виконаний як мікропроцесорний блок для стійки 19″ заввишки 3 U і завширшки 84 HP. На лицьовій панелі 16 програмованих багатокольорових світлодіодів, 4 функціональні та 4 визначені кнопки. Положення осердя зчитується з лінійного потенціометра 2…200 Ом або 10…1000 Ом. Аналогові виходи –20…+20 мА, 0…20 мА або 4…20 мА передають положення котушки та напругу нейтралі, максимальне навантаження за 20 мА становить 500 Ом. Дискретні входи розраховані на 24, 48, 60, 110 або 220 В, вихідні контакти на 250 В AC/DC і до 8 А тривало. Маса близько 5,5 кг без вбудованого модуля інжекції та близько 11,4 кг з ним.
Зв'язок з верхнім рівнем іде за IEC 60870-5-101/103/104, DNP3 та, опційно, за IEC 61850 із захистом за TLS. Регулятор підтримує розмежування доступу за ролями RBAC і LDAP згідно з IEC 62351-8, а також захищене оновлення та завантаження прошивки. Вбудований вебсервер дає доступ до налаштувань з робочого місця інженера.
Програмні опції охоплюють спільну роботу кількох регуляторів в одній мережі, керування зовнішнім вимикачем, резистором і нерегульованою котушкою, зв'язок зі SCADA. Через конфігуратор підбирають альтернативний блок живлення та додаткові карти входів і виходів. Модель обирають за напругою оперативного живлення на підстанції та потрібним розміром екрана, а для мереж із сильними завадами беруть варіант із багаточастотною інжекцією.
Технічні характеристики
| Живлення | EFC 60: 90–240 В AC/DC; EFC 70: 24–230 В AC/DC |
|---|---|
| Сумісність | дугогасні реактори будь-яких виробників з регулюванням під навантаженням |
| Дисплей | сенсорний 7″ (EFC 60) / 5,7″ (EFC 70) |
Запит ціни та строку поставки
Trench EFC 60 / EFC 70 — контролери автоматичного налаштування дугогасних реакторів, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 85 |
| Митний тариф КНР | 9032 89 90 10 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються EFC 60 та EFC 70?
EFC 60 живиться від 90–240 В AC/DC і має дисплей 7″, EFC 70 живиться від 24–230 В AC/DC і має дисплей 5,7″.
Чи працює контролер з реакторами інших виробників?
Так, контролер сумісний з дугогасними реакторами будь-яких виробників, якщо реактор регулюється під навантаженням.
Які реактори налаштовує контролер?
Плавнорегульовані дугогасні реактори, які контролер автоматично виводить у резонанс з ємністю мережі.
