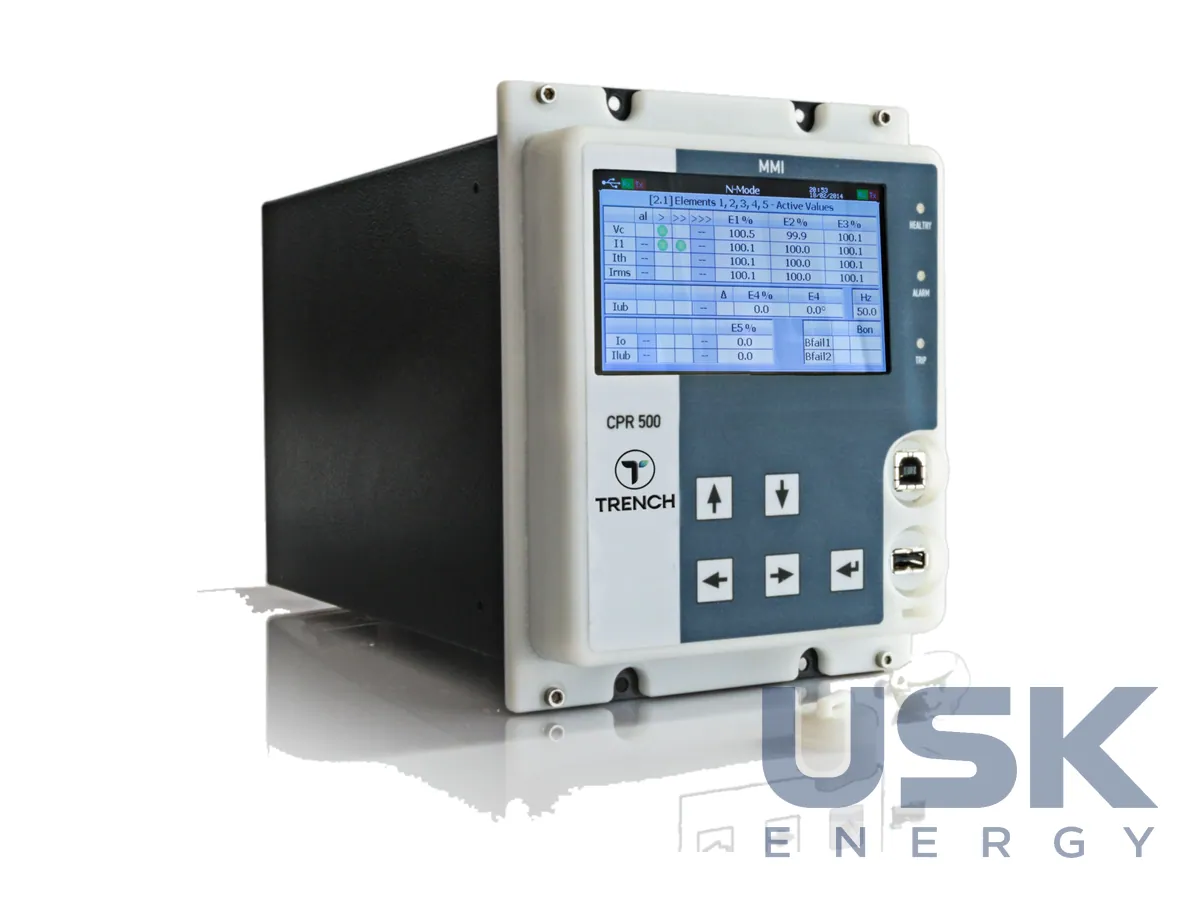

Trench CPR 500 — реле захисту конденсаторних батарей і фільтрів СН/ВН

Опис

CPR 500 належить до спеціалізованих терміналів, які ставлять на приєднання конденсаторних батарей і фільтрових кіл СН та ВН. Такі установки стоять на підстанціях і промислових підприємствах для компенсації реактивної потужності та придушення гармонік, і їхнє пошкодження зазвичай означає позапланове виведення з роботи на довгий строк. Завдання термінала виробник формулює прямо, а саме обмежити можливі пошкодження конденсаторів у системі компенсації та вивести захищуване обладнання з роботи раніше, ніж настане шкода. Захист охоплює ємнісні, індуктивні та резистивні елементи батареї або фільтра.

Головним для конденсаторів виявляється перенапруга з урахуванням гармонік. Струм через конденсатор зростає з частотою, а діелектрик нагрівається й старіє від пікової напруги, яка за наявності гармонік вища, ніж показує діюче значення основної частоти. Тому CPR 500 розраховує повторювану перенапругу за спектром струму з урахуванням гармонік до 50-ї та вимикає батарею, якщо навантаження на діелектрик виходить за допустиме. Та сама логіка оберігає від перегріву реактори й резистори фільтрів, у яких втрати теж залежать від гармонічного складу струму.

У терміналі реалізовано МСЗ, захист мінімального струму та захист від замикань на землю. Максимальний струмовий захист вимикає батарею під час коротких замикань і перевантажень. Захист мінімального струму виводить батарею в разі зникнення напруги на шинах, щоб її не ввімкнули повторно із залишковим зарядом, коли напруга повернеться. Захист від замикань на землю реагує на пробій ізоляції на корпус чи опорну конструкцію. На батареях, складених з багатьох одиничних конденсаторів, зазвичай контролюють і небаланс між вітками, оскільки пробій окремих секцій змінює ємність і перерозподіляє напругу на решті. Уставки всіх ступенів задають з урахуванням схеми з'єднання батареї, кількості паралельних і послідовних груп та допустимого перевантаження за напругою, яке вказує виробник конденсаторів.

Живлення доступне у варіантах 100–230 В AC / 110–250 В DC та 32–42 В AC / 24–50 В DC, що охоплює поширені схеми оперативного струму підстанцій. Керування та налаштування виконують з кольорового сенсорного дисплея. За IEC 61850 термінал працює як сервер, є також Modbus RTU та порт USB для під'єднання ноутбука. Для зв'язку передбачено модулі розширення з IEC 61850 по RS485 та Ethernet, а також TCP/IP і RS485, тому термінал під'єднують і до цифрової підстанції, і до традиційної телемеханіки.

Виробник зазначає, що реле CPR 500 широко застосовують на високовольтних шунтових конденсаторних батареях і фільтрах гармонік, де без захисту від збурень не обійтися. Під час замовлення визначають напругу оперативного живлення, набір комунікаційних модулів і схему батареї чи фільтра, за якою задають уставки. Термінал раціонально ставити разом із батареєю під час нового будівництва та під час реконструкції старих установок компенсації, де штатний захист не враховує гармоніки.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
