ENTEC — мікропроцесорні реле захисту та контролери (ETR500, ETR300-R, EVRC2A-NT, ETMFC, ETR304/306, ETCPU200/300)
Мікропроцесорні реле захисту та контролери ENTEC охоплюють КРУ підстанцій, реклоузери і LBS повітряних ліній, RMU кабельних мереж і тягові КРУ постійного струму. Реле ETR500 має 7-дюймовий сенсорний дисплей і протокол IEC 61850. Пристрої працюють у системах автоматизації розподілу з SCADA.
- Підстанції
- ETR500-T/F/M/FT/DG; OCR/OCGR/OVR/OVGR/SGR/POR
- ПЛ
- ETR300-R, EVRC2A-NT (реклоузери); ETCAP121 (конденсатори); ETMFC50 (EFI); ETMFC101-N1/N2 (LBS/EFI); ETMFC610
- Кабельні мережі
- ETR-102, ETCCU104, ETR20/H (саможивлене), ETR304, ETR306
- Тяга DC
- ETCPU200 + HMI, ETCPU300
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ENTEC розробляє мікропроцесорні реле захисту та контролери для всіх своїх комутаційних апаратів і застосовує їх у системах автоматизації розподілу та інтелектуальних мережах. Лінійка поділяється за обʼєктами на підстанційну, для повітряних ліній, для кабельних мереж і для тяги постійного струму.
Для КРУ підстанцій призначене інтелектуальне реле ETR500 з вибором набору функцій. ETR500-T захищає трансформатор, -F фідер, -M двигун, -FT трансформатор і фідер, -DG розподілену генерацію. Реле має сенсорний РК-дисплей з меню англійською, іспанською, китайською та корейською і подвійний звʼязок за DNP 3.0, MODBUS, IEC 60870-5-101/104 та IEC 61850. ПЗ змінює уставки, збирає події, показує векторні діаграми, аналізує гармоніки та записує осцилограми, логіка програмується. Для простіших КРУ є економні реле OCR, OCGR, OVR, OVGR, SGR і POR, тобто МСЗ, захист від замикань на землю, від перенапруги, чутливий земляний захист і захист від обриву фази, зі звʼязком DNP і MODBUS.

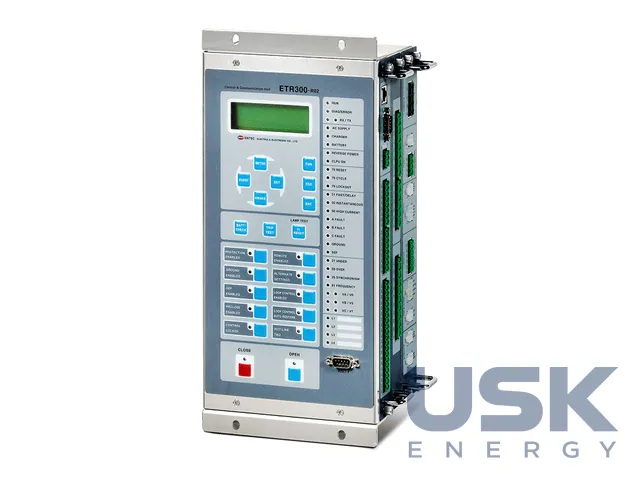

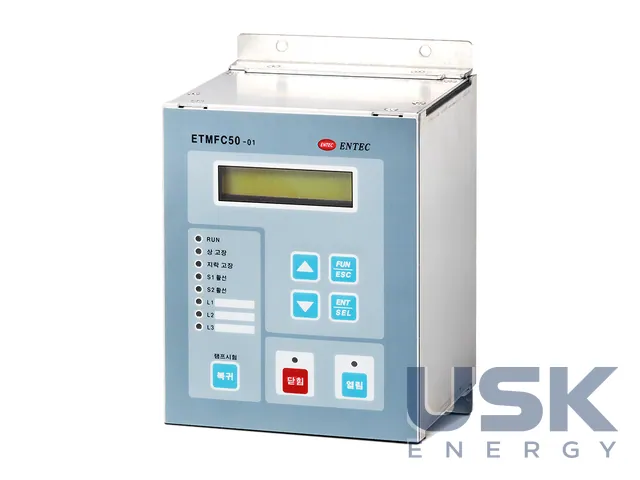

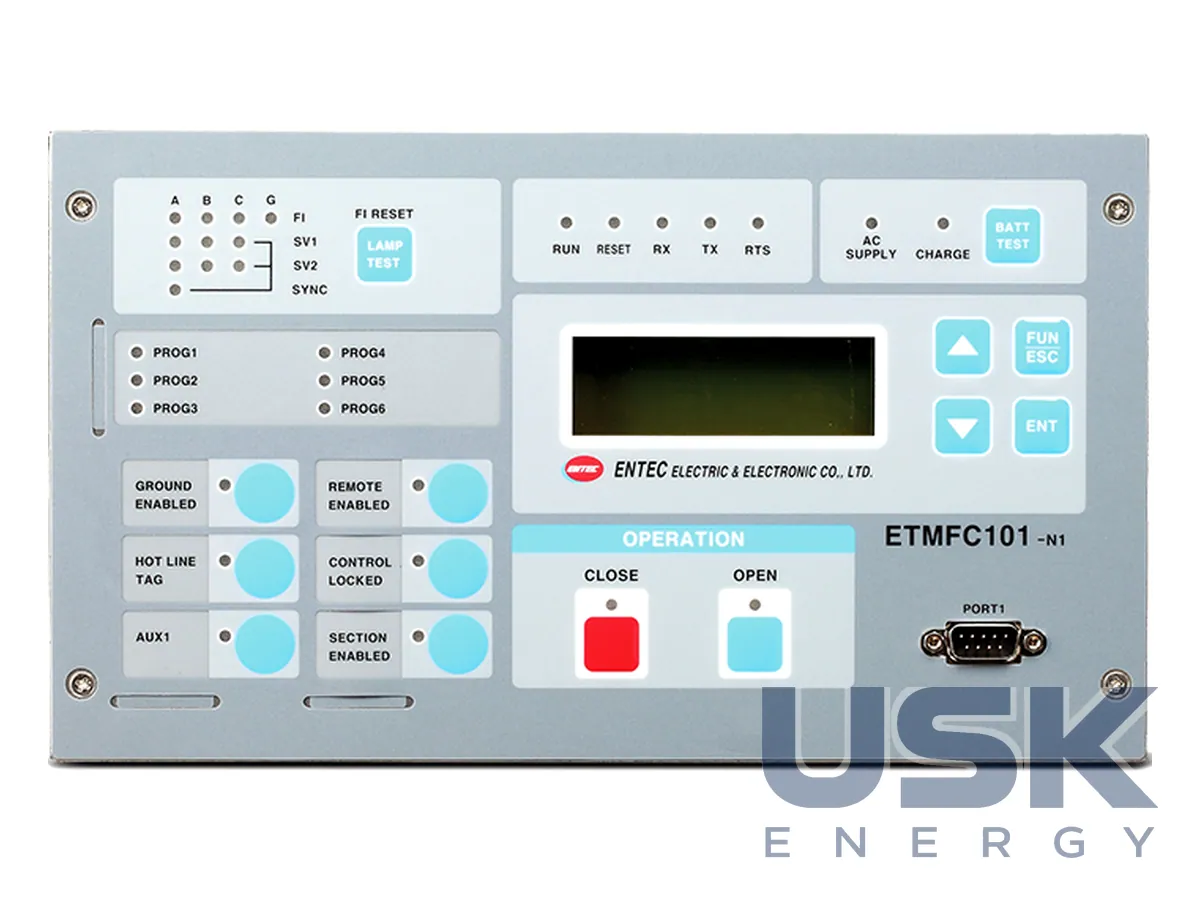

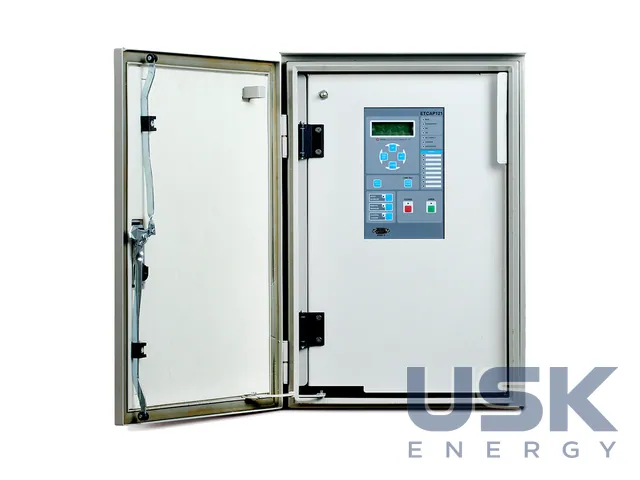

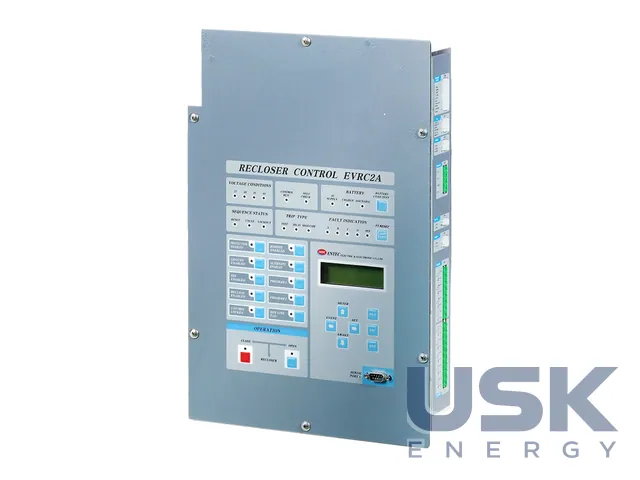

Для ПЛ випускають цифрові контролери реклоузерів ETR300-R і EVRC2A-NT з вбудованим RTU, дисплеєм і протоколами DNP 3.0, MODBUS, IEC 60870-5-101/104. ETR300-R компактніший і додатково підтримує IEC 61850 та програмовану логіку. Обидва працюють з кривими IEEE C37.112, IEC 255-3, McGraw Edison і користувацькими, функції 51P, 51G, 50P, 50G, 46, 81, 27, 59, 67, 79 та CLPU. ETCAP121 керує конденсаторним вимикачем, ETMFC50 захищає EFI (51, 50, секціоналізатор, контроль зносу контактів, придушення кидка струму). Багатофункціональні ETMFC101-N1/N2 з вбудованим RTU для LBS і EFI вимірюють, фіксують обрив фази, контролюють синхронізм, вказують пошкодження, виконують функції автосекціоналізатора і точки розмикання, мають PLC, PQM, GPS, IRIG і SMS. ETMFC610 служить контролером LBS і EFI.

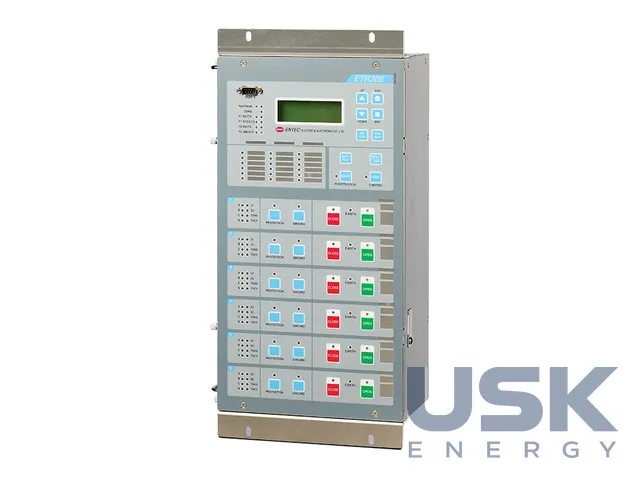

У кабельних мережах ETR-102 керує двома вимикачами Pad-Mount КРУ, ETCCU104 чотирма приєднаннями і має вбудований RTU. ETR20/H живиться від робочого струму і ставиться на ручні RMU, функції 51, 50, 51N, 50N, вхід ТС 1 А, точність спрацювання ±10 % або 2 А, за часом ±20 % або 35 мс. ETR304 і ETR306 обслуговують 4- та 6-приєднувальні КРУ з RTU і SCADA.
Для КРУ постійного струму призначені ETCPU200 з HMI та ETCPU300 нового покоління. Вони виконують захист, керування, моніторинг, вимірювання, реєстрацію, PLC і звʼязок, функції di/dt, ΔI, ΔVI, 76D, 32, 80, диференційний захист за напругою, 26F, 64D, 64HR, 64P, АПВ і перевірку лінії. Входи й виходи 24 DO, 40/36 DI і 8/16 AI, у ETCPU200 графічний РК 240×128.
Технічні характеристики
| Підстанції | ETR500-T/F/M/FT/DG; OCR/OCGR/OVR/OVGR/SGR/POR |
|---|---|
| ПЛ | ETR300-R, EVRC2A-NT (реклоузери); ETCAP121 (конденсатори); ETMFC50 (EFI); ETMFC101-N1/N2 (LBS/EFI); ETMFC610 |
| Кабельні мережі | ETR-102, ETCCU104, ETR20/H (саможивлене), ETR304, ETR306 |
| Тяга DC | ETCPU200 + HMI, ETCPU300 |
| Протоколи | DNP 3.0, MODBUS, IEC 60870-5-101/104, IEC 61850 |
| Функції | 51P/51G/50P/50G/46/81/27/59/67/79, CLPU; для DC — di/dt, ΔI, 76D, 32, 80, 64D, 64P |
Запит ціни та строку поставки
ENTEC — мікропроцесорні реле захисту та контролери (ETR500, ETR300-R, EVRC2A-NT, ETMFC, ETR304/306, ETCPU200/300), ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 75 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які протоколи звʼязку підтримують реле ENTEC?
ETR500 і ETR300-R працюють за DNP 3.0, MODBUS, IEC 60870-5-101/104 та IEC 61850. Економні реле OCR і OVR мають звʼязок DNP і MODBUS.
Яке реле обрати для захисту трансформатора на підстанції?
Для КРУ підстанцій призначене ETR500-T, для спільного захисту трансформатора і фідера ETR500-FT. Обидва мають 7-дюймовий сенсорний дисплей.
Якими реле захищають тягові КРУ постійного струму?
Тягові КРУ захищають ETCPU200 з HMI або ETCPU300 нового покоління. Вони виконують функції di/dt, ΔI, 76D, 32, 80, 64D і 64P.
