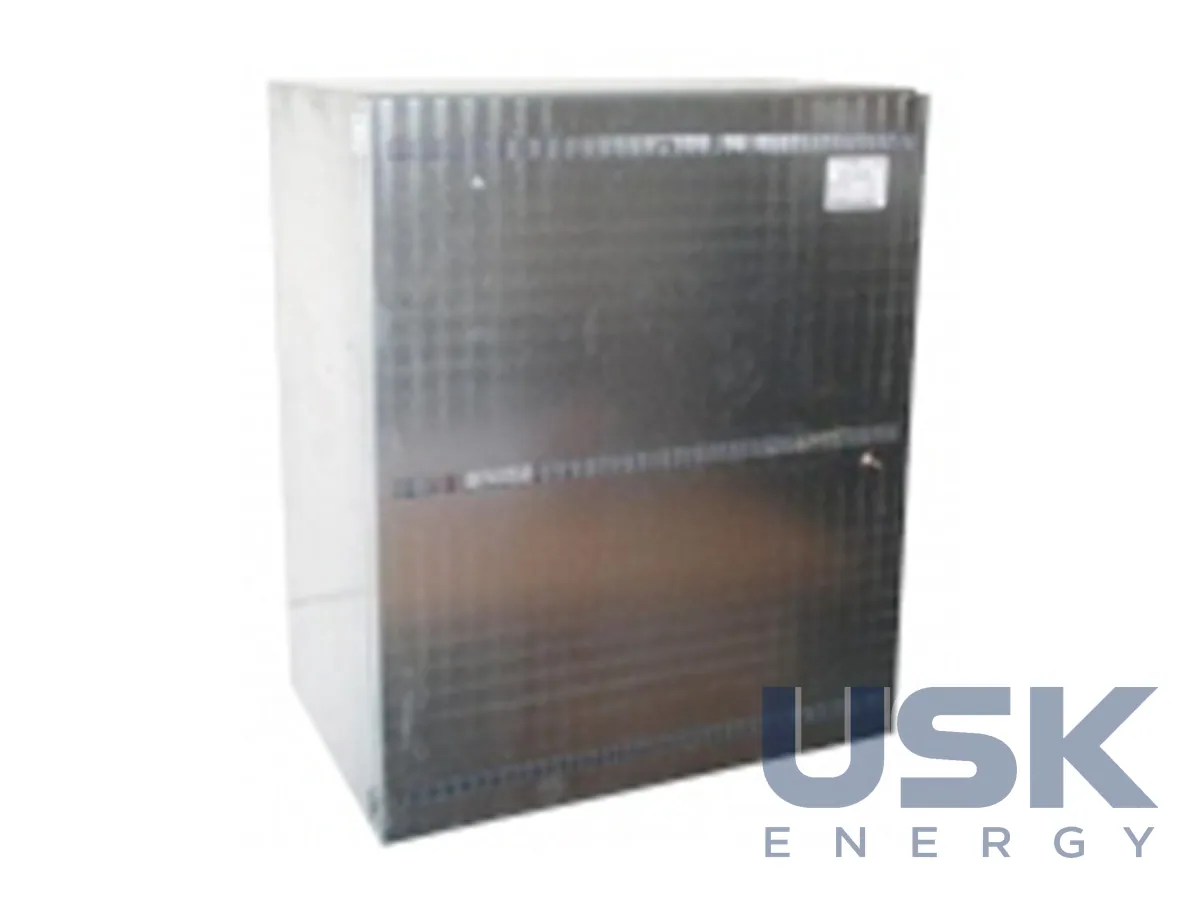

Ducati Energia UP — RTU для телекерування розподільчими пунктами та ТП СН

Опис

Периферійний блок UP від Ducati Energia служить віддаленим пунктом телекерування та супервізії трансформаторної підстанції або розподільчого пункту середньої напруги. Його виконано за специфікацією ENEL DX1215 ed.5, тобто за вимогами, які розподільча компанія ENEL висуває до телемеханіки своїх ТП. За типом це інтелектуальний мікропроцесорний пристрій. Він циклічно опитує дискретні та аналогові входи, видає дискретні команди на виходи та обмінюється даними з центральним блоком (UC), від якого отримує команди і якому передає стан зібраних сигналів. Для мережевої компанії це означає однаковий набір функцій, сигналів і протоколу на всіх ТП, побудованих за цією специфікацією, що спрощує проєктування та експлуатацію.

Склад входів і виходів залежить від виконання, базового або розширеного. У базовому виконанні UP має 8 портів для індикаторів RGDAT, тобто спрямованих детекторів КЗ і відсутності напруги, 8 портів для вимикачів навантаження з моторним приводом (IMS) або пристроїв маневрування (OdM), 8 портів аналогових вимірювань 4-20 мА та 8 портів дискретних сигналів. У розширеному виконанні кожної групи портів по 16. Окремо передбачено порт сигналу відкриття дверей ТП і порт для термозонда PT100 у 2-, 3- або 4-провідному підключенні, який контролює температуру в приміщенні підстанції.

Живлення UP від мережі 230/110 В змінного струму. Зарядний пристрій вбудований і має регулювання за температурою, тому акумулятор, від якого блок працює під час зникнення напруги, заряджається з урахуванням умов у ТП. Для налаштування та обслуговування передбачено порт USB для підключення персонального комп'ютера. Через нього задають конфігурацію, перевіряють стан входів і виходів та переглядають роботу блока на місці. Сигнал відкриття дверей і температура в ТП передаються в центр разом з іншими даними, тож диспетчер бачить і несанкціонований доступ, і перегрів приміщення.

Зв'язок з центральним блоком іде через порт RS-232 і модем. Як канал можна використати комутовану телефонну мережу PSTN, мережу GSM або виділену 4-провідну лінію. Протокол обміну IEC 60870-5-101, поширений для телемеханіки розподільчих мереж. Такий набір каналів підходить і для міських ТП з телефонною лінією, і для віддалених пунктів, де доступний лише стільниковий зв'язок. Протокол IEC 60870-5-101 підтримує більшість систем SCADA розподільчих мереж, тому UP можна підключити до наявного диспетчерського центру.

У типовій схемі UP стоїть у ТП разом з індикаторами RGDAT у комірках СН і моторними приводами вимикачів навантаження. Коли на лінії виникає КЗ, індикатори фіксують напрямок пошкодження та передають сигнал у UP, а той пересилає його в центр. Диспетчер бачить пошкоджену ділянку і командами через UP відключає її приводами, після чого живлення інших ділянок відновлюють. Так телекерована ТП скорочує час пошуку та локалізації пошкодження в кабельній мережі СН.
