Ducati Energia DV947 — цифровий реєстратор аварійних подій (осцилограф)

Опис

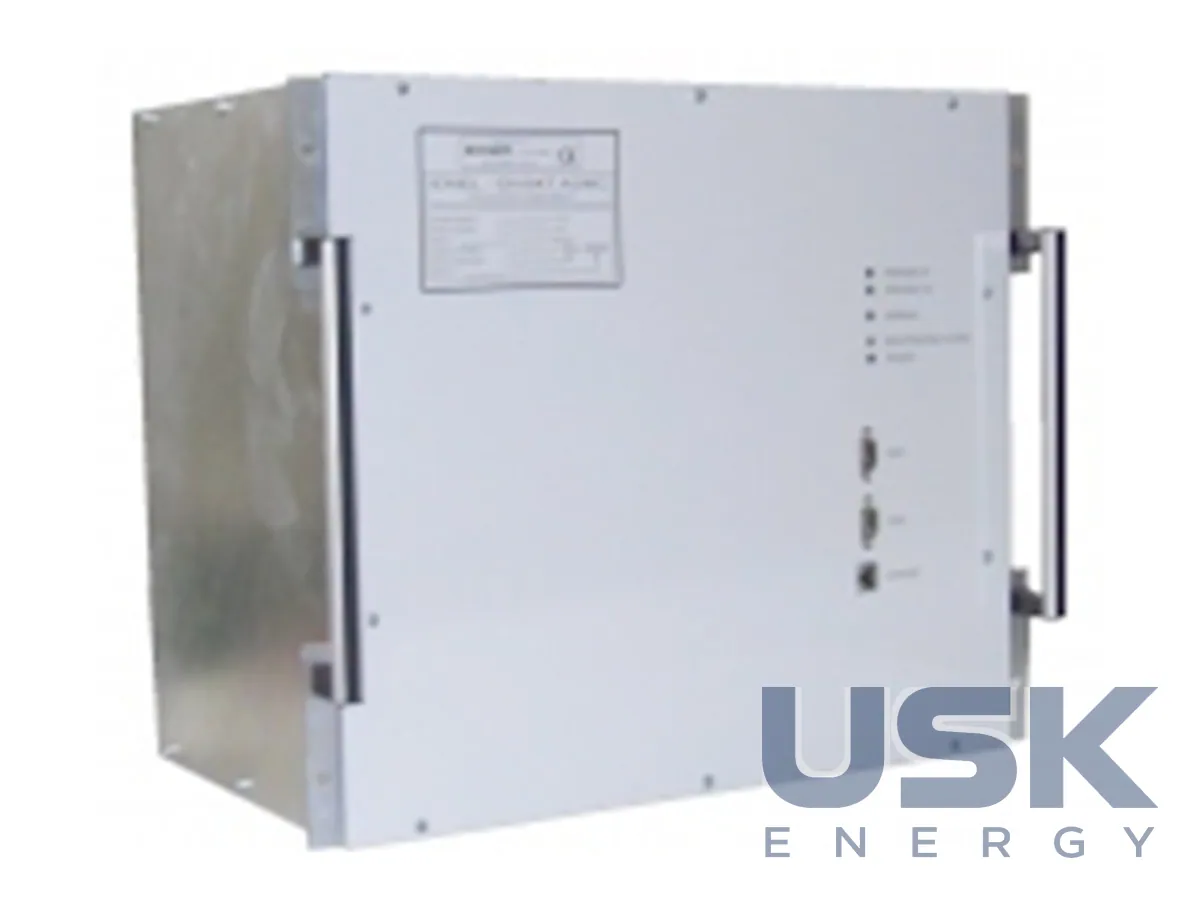

DV947, який в італійській документації Ducati Energia називається Oscilloperturbografo, служить цифровим реєстратором аварійних подій для підстанцій. Пристрій у реальному часі стежить за змінами струмів і напруг та записує їх, щоб персонал міг виявити аномалії та пошкодження і розібрати їх після події. На відміну від терміналів захисту, які зберігають короткі осцилограми лише свого приєднання, реєстратор охоплює багато сигналів підстанції одночасно і зводить їх на одну часову вісь. Для служби релейного захисту реєстратор стає основним джерелом об'єктивних даних про аварію, бо він фіксує процес незалежно від того, як відпрацювали захисти.

Реєстратор одночасно приймає та зберігає до 32 аналогових і до 128 дискретних входів. Аналогові входи підключають до вторинних кіл трансформаторів струму та напруги приєднань. Дискретні входи фіксують положення вимикачів, спрацювання захистів, команди автоматики та інші сигнали, які потрібні, щоб відновити послідовність подій. Такий обсяг каналів дає змогу поставити один реєстратор на кілька приєднань або на цілу невелику підстанцію. Аналогові та дискретні канали записуються синхронно, тому на осцилограмі видно, в який момент змінився струм, коли спрацював захист і через скільки часу розімкнувся вимикач.

Усі входи, аналогові та дискретні, а також коло живлення гальванічно розв'язані між собою та щодо землі до 2 кВ RMS. Це важливо на підстанції, де під час КЗ і комутацій у вторинних колах з'являються значні перенапруги та різниця потенціалів між точками заземлення. Розв'язка захищає вхідні кола реєстратора та не дає завадам з одного каналу потрапити в інший. Для інженера це означає, що реєстратор можна підключати безпосередньо до вторинних кіл без додаткових проміжних реле чи розділових пристроїв.

Записані дані зберігаються у форматі COMTRADE. Цей формат читає більшість програм аналізу осцилограм і програмне забезпечення виробників терміналів захисту, тож запис з DV947 можна зіставити з даними інших пристроїв підстанції. Реєстратор підтримує віддалений доступ. Інженер служби захисту забирає записи та аналізує аварію зі свого робочого місця, без виїзду на об'єкт, що прискорює діагностику та пошук причини вимкнення. Записи накопичуються, і з часом з них складається архів подій підстанції, за яким видно повторювані проблеми окремих приєднань.

Виробник зазначає, що в DV947 інтегровано також функції захисту, спрямовані на запобігання пошкодженню обладнання та на підвищення безпеки електричної мережі. Реєстратор застосовують на підстанціях ВН/СН і в розподільчих мережах, де потрібно розбирати аварії, перевіряти правильність роботи захистів і накопичувати статистику подій. Під час вибору враховують кількість приєднань, потрібну кількість аналогових і дискретних каналів і спосіб зв'язку з робочим місцем аналізу. Для нових підстанцій реєстратор закладають у проєкт вторинних кіл, для наявних його додають під час реконструкції релейного захисту.
