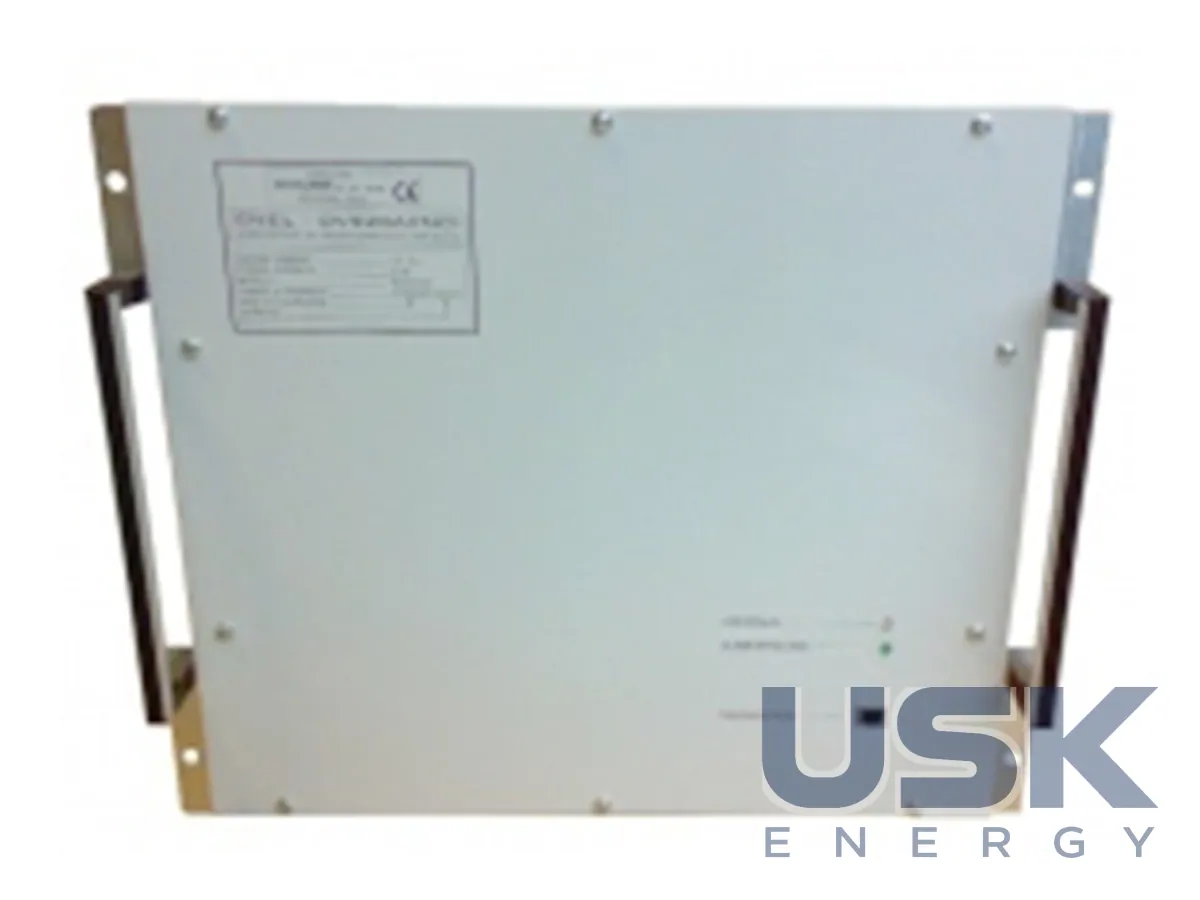

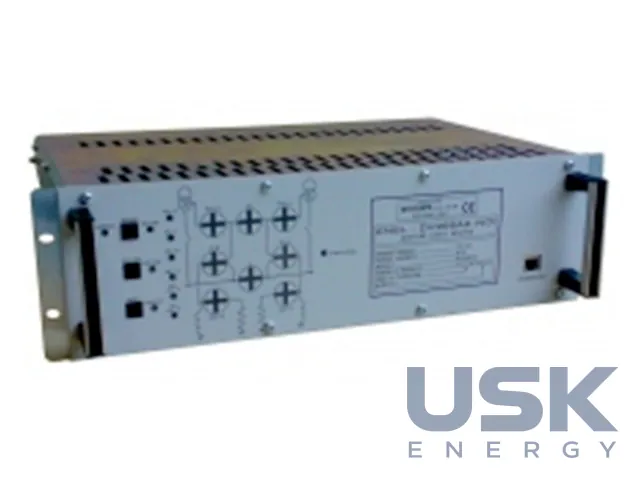

Ducati Energia DV928 / DV966 — пристрої контролю та автоматики режиму нейтралі мереж СН (дугогасні котушки)

Опис

DV928 і DV966 від Ducati Energia працюють на живильних підстанціях, де висока напруга перетворюється на середню, у мережах СН з ізольованою або компенсованою нейтраллю. Обидва пристрої розроблялися для підстанцій ENEL Distribuzione і стосуються однієї задачі, а саме режиму нейтралі та поведінки мережі під час замикань на землю. У мережах з компенсованою нейтраллю ємнісний струм замикання на землю компенсує дугогасна котушка, і від того, наскільки правильно вона налаштована, залежить, чи погасне дуга в місці пошкодження. Якщо котушка розстроєна, струм у місці замикання залишається великим, дуга не гасне, і однофазне замикання переходить у міжфазне КЗ з вимкненням лінії.

Основне призначення DV928 полягає в оцінці ефективності систем гасіння замикань на землю, тобто котушки Петерсена, шунта та подібних засобів, у мережах СН з ізольованою або компенсованою нейтраллю. Пристрій також виконує функції моніторингу для діагностики, зокрема контроль часу вимкнення вимикачів СН і шунта. Зростання часу вимкнення вказує на проблеми з приводом вимикача ще до того, як вимикач відмовить під час реального пошкодження. Оцінка ефективності гасіння показує, наскільки добре котушка справляється із замиканнями, і дає підставу для її перенастроювання або заміни.

DV928 виконує локальну обробку середньої складності. Він зіставляє вхідні сигнали та передає в Центр підсумкові повідомлення про події через пристрій телемеханіки TPT-2000. Диспетчер отримує готовий висновок про подію замість потоку окремих сигналів. Такий підхід зменшує навантаження на канал зв'язку та на диспетчера під час масових подій у мережі. Налаштування та програмування DV928 виконують з переносного комп'ютера, підключеного через Ethernet. Через Ethernet оновлюють і прикладну програму пристрою прямо на об'єкті. Можливість оновлювати програму на місці спрощує впровадження нових функцій і виправлень без демонтажу пристрою з шафи.

DV966 виробник описує як пристрій вбудованої обробки та регулювання для живильних підстанцій ENEL. Він виконує автоматику керування нейтраллю (GSN), тобто керує схемою підключення дугогасної котушки, а також захист мінімальної напруги. Захист мінімальної напруги реагує на глибоке зниження напруги на шинах і доповнює автоматику нейтралі. Налаштування DV966 також виконують через Ethernet. Разом DV928 і DV966 дають підстанції контроль того, як працює компенсація, і автоматику, яка цією компенсацією керує.

Такі пристрої потрібні мережевим компаніям, які переводять мережі СН на компенсовану нейтраль або вже експлуатують дугогасні котушки й хочуть бачити їхню роботу в реальних замиканнях. Дані про ефективність гасіння допомагають налаштовувати котушку та планувати обслуговування вимикачів. Під час вибору враховують режим нейтралі мережі, тип дугогасного обладнання, склад вимикачів СН і наявну систему телемеханіки, з якою пристрої обмінюються даними. Обидва пристрої вбудовуються в ту саму систему телемеханіки, що й TPT-2000, і використовують її канал до диспетчерського центру.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
