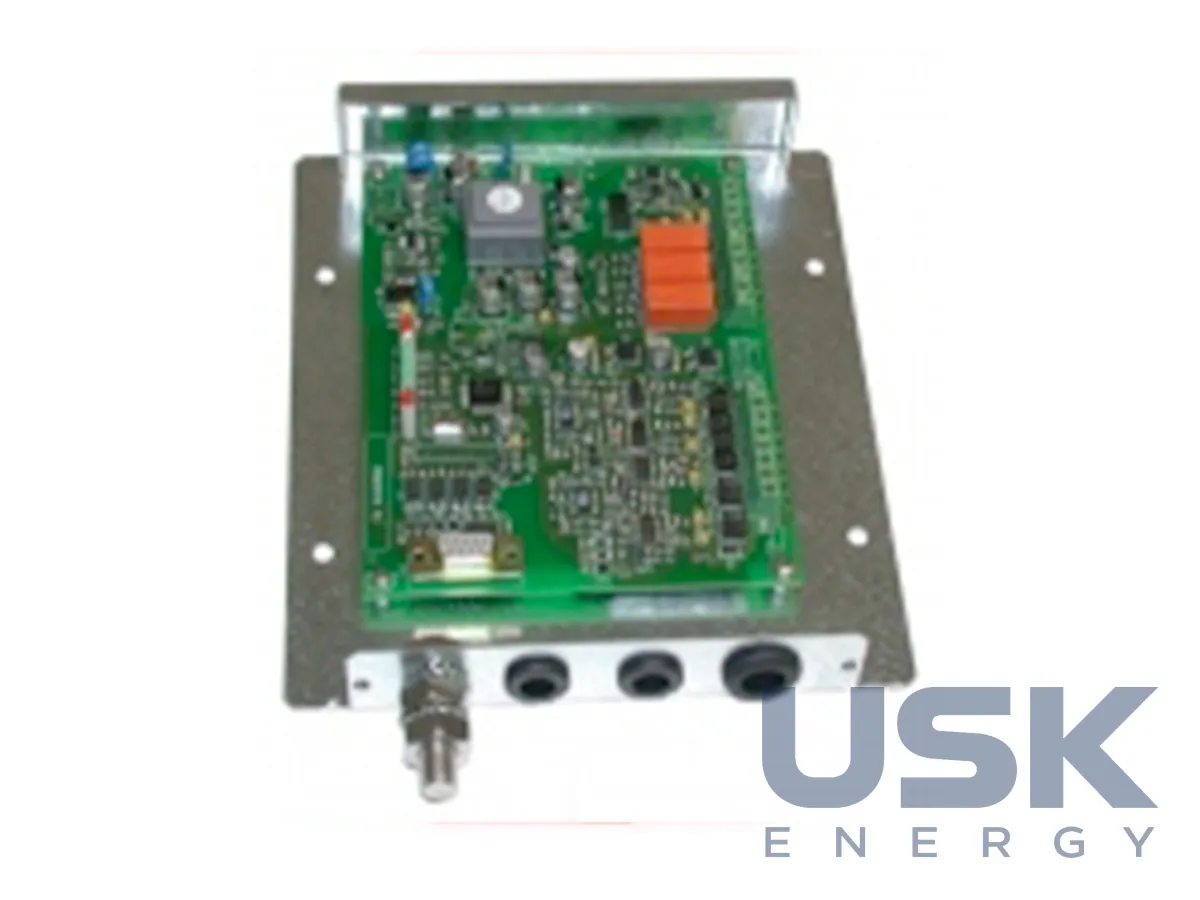

Ducati Energia RGDAT — спрямований індикатор КЗ і відсутності напруги для комірок СН
Ducati Energia RGDAT — спрямований індикатор КЗ і відсутності напруги для комірок СН телекерованих ТП. Пристрій визначає напрямок КЗ і зникнення напруги на лінії та передає сигнали до RTU.
- Вимірювання
- 3 ТС (у комплекті) + 3 ємнісні подільники (опція)
- Виходи
- 3 реле сигналізації, аналоговий 4–20 мА
- Обробка
- ARM 32 біт, аналіз Фур'є, 3000 вибірок/с
- Налаштування
- через RS232 з ПК
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
RGDAT від Ducati Energia встановлюють у комірках СН телекерованих трансформаторних підстанцій, щоб виявляти пошкодження та зникнення живлення на лінії. Пристрій контролює ділянку кабельної або повітряної лінії, що відходить від комірки, і сигналізує її стан. За цими сигналами RTU підстанції та диспетчер розуміють, з якого боку від ТП сталося КЗ і чи є напруга на лінії. Без такої інформації пошук пошкодження в розподільчій мережі СН займає години та потребує виїздів бригади. Телекерована ТП з індикаторами на лінійних комірках дає диспетчеру ці дані одразу, і пошкоджену ділянку відключають дистанційно.
Струм лінії RGDAT вимірює через 3 трансформатори струму, які постачаються разом з пристроєм. Сигнали напруги дають 3 ємнісні подільники, вони йдуть опцією разом з комплектом кріплення. Наявність і струму, і напруги дає змогу визначати не просто факт КЗ, а і його напрямок, тому індикатор називають спрямованим. Він також фіксує відсутність напруги, тобто зникнення живлення на ділянці. Ємнісні подільники монтують у комірці разом з кріпленням з комплекту, тому окремі трансформатори напруги для індикатора не потрібні.
Основа пристрою процесор ARM 32 біт останнього покоління з продуктивністю 60 мільйонів інструкцій на секунду. Такий запас обчислювальної потужності потрібен для аналізу Фур'є по всіх аналогових входах, які оцифровуються з частотою 3000 вибірок на секунду. Така частота дає достатньо точок на кожен період промислової частоти для коректного обчислення. Аналіз Фур'є виділяє основну гармоніку струму та напруги, тому рішення про КЗ і його напрямок не залежить від вищих гармонік і перехідних процесів у мережі.
Стан ділянки лінії RGDAT передає через релейні виходи, їх 3, це реле сигналізації. Додатково аналоговий вихід 4/20 мА показує значення струму в одній з фаз, і ці дані RTU може передавати в центр як вимірювання навантаження лінії. На корпусі зовні розміщено 8 світлодіодних індикаторів стану, тож черговий бачить стан пристрою під час огляду ТП без підключення комп'ютера. Релейні виходи підключають до дискретних входів RTU, аналоговий вихід до його аналогового входу, тому інтеграція індикатора в телемеханіку зводиться до кількох кабельних з'єднань у комірці.
Налаштування та програмування виконують з переносного комп'ютера через послідовний порт RS232. Через той самий порт оновлюють прикладну програму RGDAT, тому функції пристрою можна доопрацювати без його заміни. У складі системи телемеханіки RGDAT працює разом з RTU, який збирає сигнали з кількох комірок, і з моторними приводами вимикачів навантаження. Для ТП з кількома лінійними комірками ставлять по індикатору на кожну лінію, щоб ділянку пошкодження можна було визначити точно.
Технічні характеристики
| Вимірювання | 3 ТС (у комплекті) + 3 ємнісні подільники (опція) |
|---|---|
| Виходи | 3 реле сигналізації, аналоговий 4–20 мА |
| Обробка | ARM 32 біт, аналіз Фур'є, 3000 вибірок/с |
| Налаштування | через RS232 з ПК |
Запит ціни та строку поставки
Ducati Energia RGDAT — спрямований індикатор КЗ і відсутності напруги для комірок СН, Ducati Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як RGDAT вимірює струм і напругу?
Струм через 3 ТС з комплекту, напругу через 3 ємнісні подільники, які постачаються опційно.
Які виходи має індикатор?
3 реле сигналізації та аналоговий вихід 4–20 мА для передавання сигналів до RTU.
Як налаштовують RGDAT?
Уставки задають з ПК через інтерфейс RS232.
