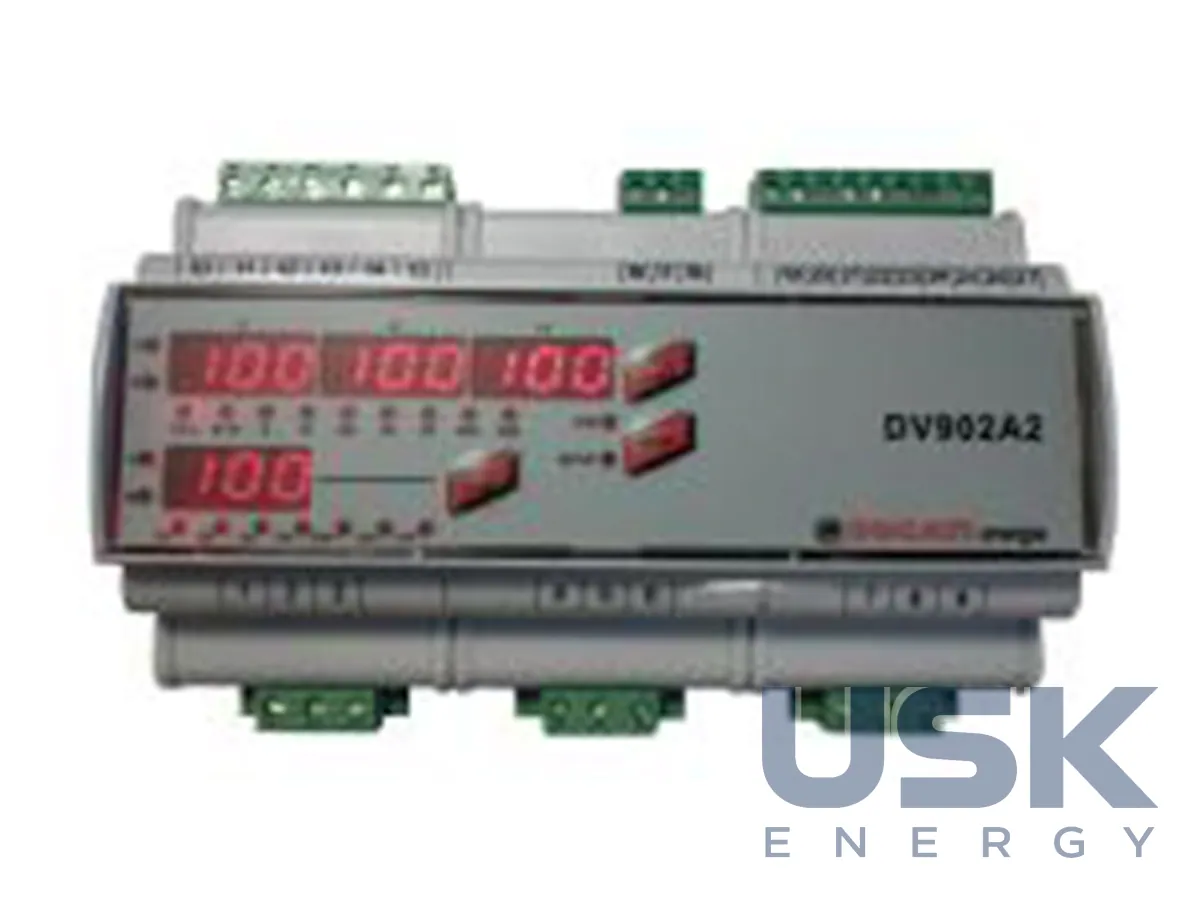

Ducati Energia DV902A2 — спрямований перетворювач енергетичних величин для підстанцій ВН/СН

Опис

DV902A2 від Ducati Energia служить перетворювачем для спрямованих телевимірювань енергетичних величин на живильних підстанціях. Виробник створював його для ліній ВН/СН підстанцій ENEL Distribuzione, де висока напруга перетворюється на середню і звідки живляться розподільчі мережі. Спрямоване вимірювання означає, що перетворювач розрізняє напрямок потоку потужності в лінії і показує, в який бік іде енергія, разом з її величиною. Для мереж з розподіленою генерацією це принципово, бо потік у тій самій лінії протягом доби може змінювати напрямок, коли сонячні та інші станції починають видавати потужність у мережу.

Перетворювач підключають до вторинних кіл трансформаторів струму та напруги лінії. Виміряні величини він виводить на вбудований дисплей, тому черговий персонал бачить навантаження лінії прямо на панелі, без окремого щитового приладу. Дисплей зручний і під час налагодження, коли перевіряють правильність підключення кіл струму та напруги та знак потоку потужності. Для систем телемеханіки DV902A2 має аналогові виходи 4-20 мА, які під'єднують до аналогових входів RTU або контролера. Стандартний струмовий сигнал 4-20 мА стійкий до завад на довгих лініях у кабельних каналах підстанції та сумісний з більшістю пристроїв телемеханіки.

Окрім аналогових виходів, перетворювач має керувальний контакт. Його використовують у схемах сигналізації та автоматики підстанції, коли за результатом вимірювання потрібно сформувати дискретний сигнал. Цифровий обмін іде за протоколом Modbus RTU по ізольованій лінії RS485. Ізоляція інтерфейсу захищає порт і підключене обладнання від різниці потенціалів між шафами та від перенапруг у вторинних колах. Через RS485 кілька перетворювачів можна об'єднати на одну шину та опитувати їх з одного контролера, що скорочує кількість кабелів у шафі.

Живлення DV902A2 можливе як від змінного, так і від постійного струму. На підстанції це дає вибір між живленням від мережі власних потреб і від акумуляторної батареї постійного оперативного струму. Живлення від батареї зберігає вимірювання та зв'язок під час зникнення напруги на шинах власних потреб, тобто саме тоді, коли дані про стан ліній особливо потрібні диспетчеру. На живильних підстанціях поширені обидва варіанти живлення, тому одне виконання підходить для різних схем оперативного струму.

DV902A2 належить до лінійки обладнання Ducati Energia для автоматизації живильних підстанцій. Дані з перетворювача потрапляють у систему телемеханіки підстанції, а звідти в диспетчерський центр, де їх використовують для контролю навантаження ліній, оцінки перетоків і оперативних перемикань. Під час вибору враховують кількість ліній, які потрібно охопити вимірюванням, спосіб передавання даних, аналоговий чи цифровий, а також тип оперативного живлення на підстанції. Перетворювач ставлять як на нових підстанціях, так і під час модернізації телемеханіки, коли старі аналогові прилади замінюють цифровими.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
