Ducati Energia CB/FS — конденсаторні батареї та фільтри гармонік СН/ВН до 230 кВ

Опис

Батареї конденсаторів і фільтрувальні системи Ducati Energia серії CB/FS збирають для мереж середньої та високої напруги, коли потрібно підняти коефіцієнт потужності або прибрати з мережі гармоніки, що спотворюють форму напруги. Італійський виробник випускає конденсаторну техніку від окремого силового конденсатора до готової батареї на підстанції. Для мереж ВН батареї CB/FS виконують на напругу до 230 кВ, і кожну установку проєктують під конкретну точку підключення.

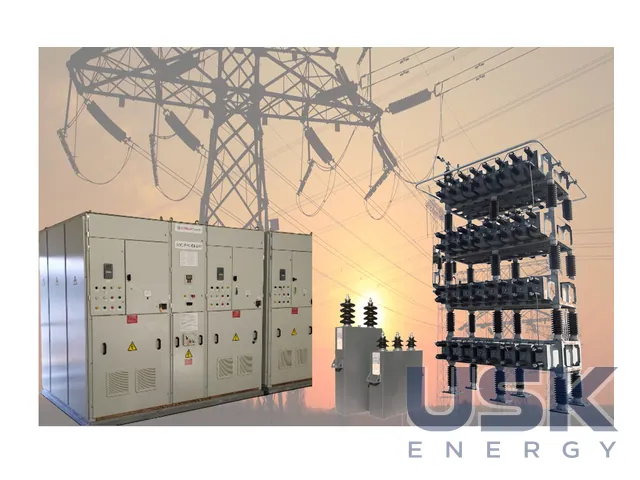

Конструкція модульна. Базовий елемент — однофазний конденсатор. Кілька таких одиниць монтують на рамах з оцинкованої сталі та з'єднують послідовно, паралельно або комбіновано. Послідовне з'єднання набирає потрібну напругу, паралельне набирає потужність. Кількість послідовних груп визначає напруга мережі, а кількість паралельних одиниць у групі задає потужність ступеня. Якщо окрема одиниця пошкоджена, її міняють, не перебудовуючи всю батарею. Так та сама елементна база працює і в батареї середньої напруги, і в установці на 230 кВ. Оцинковані рами розраховані на відкрите встановлення, тому батареї CB/FS ставлять просто неба, на майданчику підстанції, без будівлі та без оболонки.

За призначенням установка працює на компенсацію реактивної потужності або як фільтр гармонік. У першому випадку батарея віддає в мережу реактивну потужність, яку інакше довелося б передавати лініями та трансформаторами від джерела. Виробник прямо називає вигоди такої компенсації, а саме менші втрати енергії та менші витрати на реактивну енергію, за яку постачальники часто виставляють штрафи. У режимі фільтра коло з конденсаторів і реакторів налаштовують на гармоніки, які генерує навантаження, і струм цих гармонік замикається через фільтр, а не йде в мережу. Обидві функції виконує та сама конструкція, різниця в складі кола та його налаштуванні.

Типові місця встановлення CB/FS охоплюють підстанції електромереж, металургійні заводи та великі електростанції на відновлюваних джерелах. На металургійних виробництвах з навантаженням, що різко змінюється, і на об'єктах ВДЕ з інверторами фільтрувальна частина потрібна найчастіше, бо саме там мережа отримує помітні гармонічні спотворення. На підстанціях енергосистем батареї частіше ставлять для компенсації реактивної потужності та підтримання напруги у вузлі. Для підбору батареї замовник повідомляє напругу мережі, потрібну реактивну потужність, дані про гармоніки та умови майданчика. За цими даними визначають кількість конденсаторів у групі, схему з'єднання та розміри рам, а також потрібна чи ні фільтрувальна частина.

Для мереж СН до 24 кВ у Ducati Energia є окреме виконання в металевій оболонці з повітряною ізоляцією та ступенем захисту до IP54. Окремі силові конденсатори виробник постачає однофазними та трифазними потужністю до 800 квар з ізоляцією до 36 кВ. Тож для відкритої батареї на 230 кВ і для компактної установки в приміщенні використовують ту саму конденсаторну базу одного виробника, що спрощує підбір запасних одиниць під час експлуатації.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
