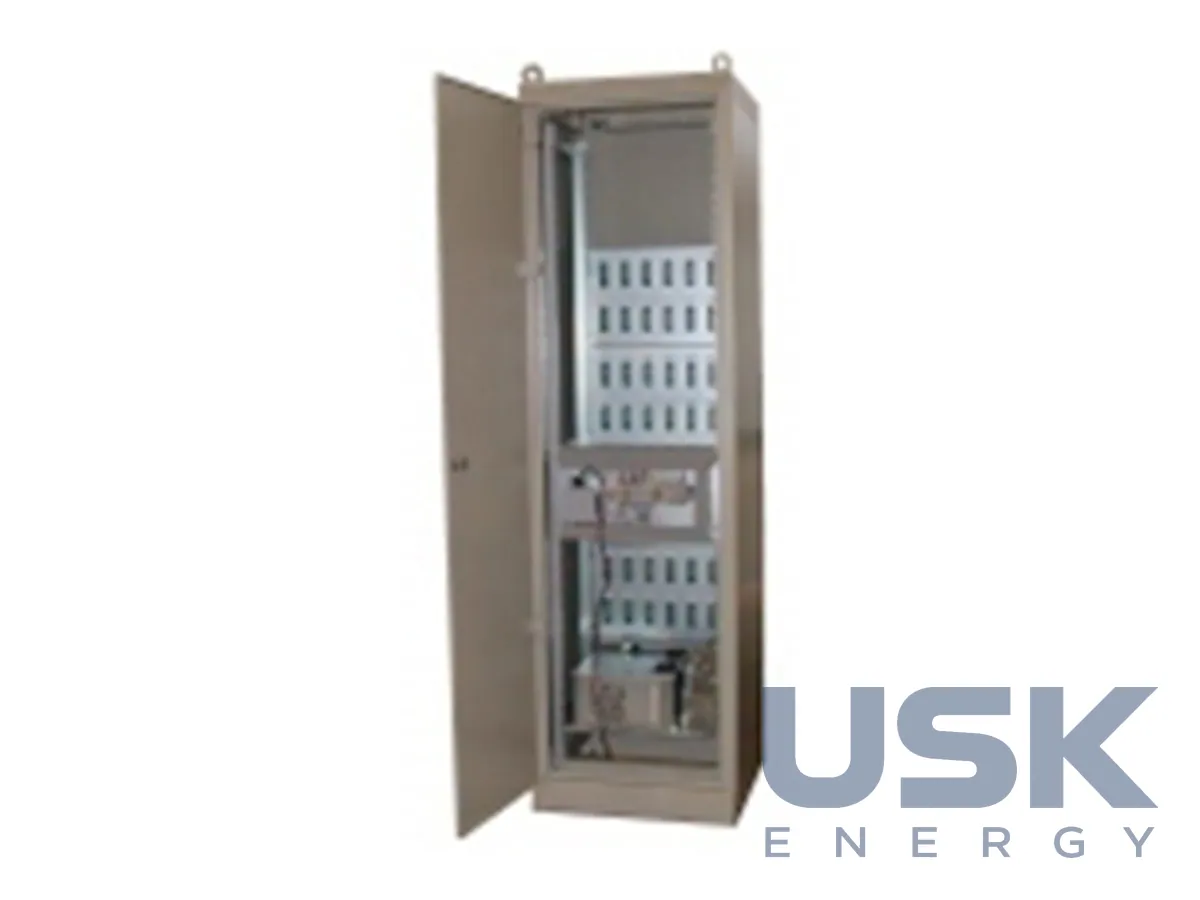

Ducati Energia TPT-2000 — пристрій телемеханіки та автоматики живильних підстанцій ВН/СН

Опис

TPT-2000 від Ducati Energia створено для телекерування та супервізії живильних підстанцій, на яких висока напруга перетворюється на середню. Пристрій розроблявся під мережу ENEL Distribuzione і працює як ланка між обладнанням підстанції та центральною системою ENEL, яку виробник називає Центром. Від Центру TPT-2000 отримує команди телекерування та передає їх на поле. У зворотному напрямку він збирає стан комутаційних апаратів, пристроїв захисту та керування, а також значення аналогових вимірювань і робить ці дані доступними для Центру. По суті TPT-2000 стає єдиною точкою, через яку Центр бачить живильну підстанцію та керує нею. Усі сигнали з поля, від положення вимикачів до вимірювань струмів і напруг, сходяться в цьому пристрої, а звідти йдуть каналом зв'язку.

Пристрій не обмежується простою ретрансляцією сигналів. Він виконує локальну обробку середньої складності, тобто зіставляє вхідні сигнали між собою та передає в Центр підсумкове повідомлення про подію, яка їх спричинила. Диспетчер отримує не десятки окремих спрацювань, а одне зрозуміле повідомлення про те, що сталося на підстанції. Це скорочує потік даних каналом зв'язку та час, потрібний черговому, щоб оцінити ситуацію.

Окрема частина функцій стосується автоматики. TPT-2000 реалізує логічну селективність захистів, яка діє як резервування при пошкодженнях. Серед автоматичних процедур централізоване АПВ ліній СН, автоматичне відновлення живлення після вимкнення трансформатора захистами, регулювання реактивної потужності та напруги через батареї конденсаторів і паралельна робота трансформаторів. Ці функції виконуються на самій підстанції, тому вони працюють і тоді, коли зв'язок з Центром тимчасово відсутній. Централізоване АПВ скорочує тривалість перерв живлення споживачів при нестійких пошкодженнях на лініях СН, а автоматичне відновлення живлення після вимкнення трансформатора переводить навантаження без участі чергового. Регулювання напруги та реактивної потужності конденсаторами тримає параметри на шинах СН у заданих межах.

Зв'язок між TPT-2000 та Центром побудовано на стандартних інтернет-протоколах TCP/IP, UDP, FTP та інших. Як канали використовують мідні та оптичні мережі Ethernet, модеми на виділених 2- або 4-провідних лініях, а також модеми комутованої телефонної мережі PSTN або GSM. Такий вибір дає змогу підключити підстанцію там, де є оптика, і там, де доступна лише телефонна лінія чи стільниковий зв'язок. Під час модернізації мережі канал можна змінити без заміни самого пристрою.

TPT-2000 входить до лінійки обладнання Ducati Energia для автоматизації розподільчих мереж разом з RTU для ТП СН, індикаторами КЗ, реєстраторами аварійних подій і пристроями контролю режиму нейтралі. Для мереж, що будуються за практикою ENEL, пристрій закриває рівень живильної підстанції ВН/СН. Під час вибору враховують склад приєднань підстанції, обсяг сигналів і вимірювань, потрібні функції автоматики та наявні канали зв'язку з диспетчерським центром.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
