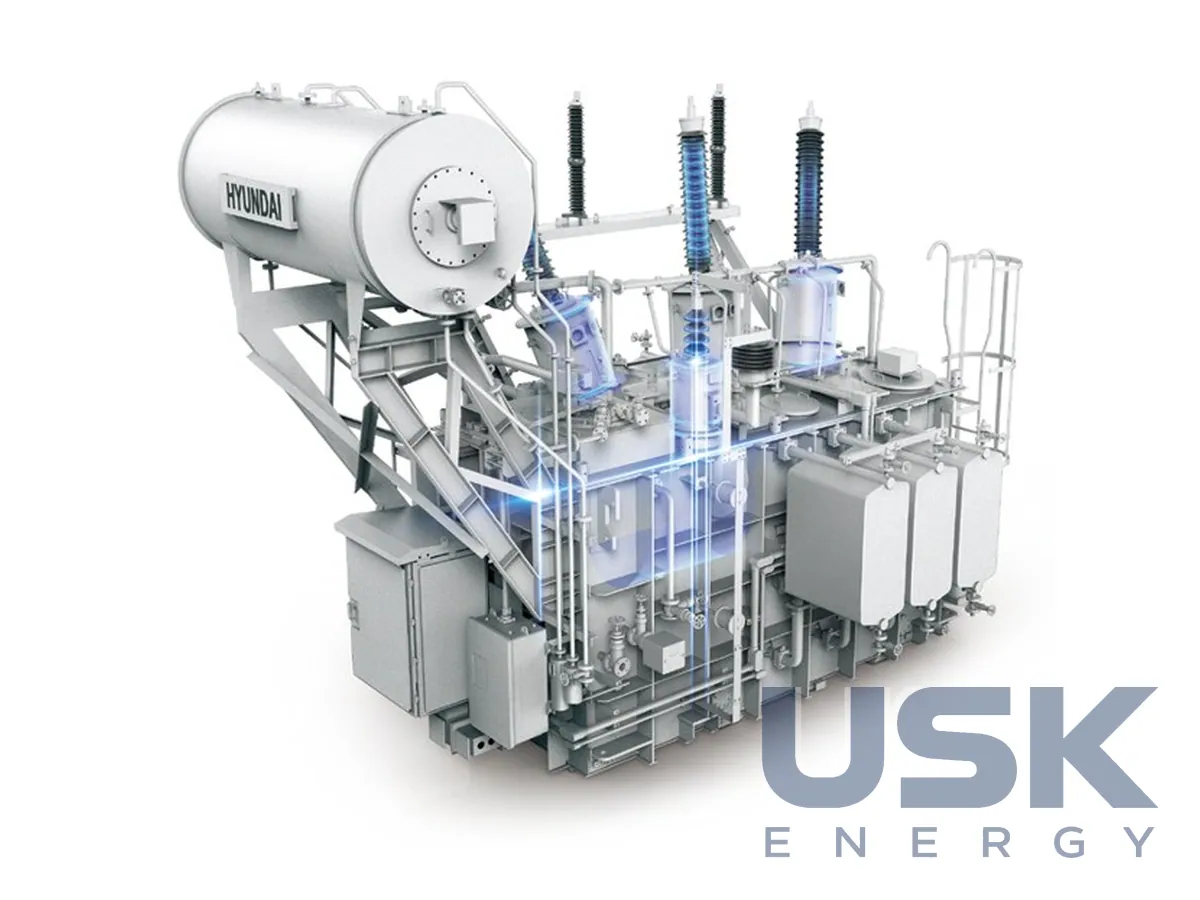

HD Hyundai Electric Shunt Reactor — шунтувальні реактори до 765 кВ, 250 МВАр

Опис

Межі програми шунтувальних реакторів HD Hyundai Electric становлять 765 кВ за напругою і 250 МВАр за потужністю. Вони поглинають надлишкову реактивну потужність, яку генерує ємність довгих ПЛ і кабелів при малому навантаженні. Без компенсації в такій мережі проявляється ефект Ферранті, коли напруга на приймальному кінці лінії стає вищою, ніж на передавальному. За описом виробника цей ефект призводить до коливань напруги, хибної роботи релейного захисту і в крайньому разі до розвалу енергосистеми.

Випускаються нерегульовані та регульовані виконання. Нерегульований реактор працює з постійною потужністю і підходить для ліній зі стабільним режимом. Його вмикають і вимикають вимикачем разом із лінією або окремо, залежно від схеми підстанції. Регульоване виконання змінює потужність у діапазоні 40–100 %, що зручно за змінного завантаження ліній. Верхня межа за напругою закриває мережі надвисокої напруги, тож реактори застосовні і на магістральних підстанціях, і на вузлах приєднання великих станцій.

Регульований шунтувальний реактор VSR змінює реактивну потужність через зміну індуктивності, а індуктивність змінюється перемиканням відпайок пристроєм РПН. Конструкція складніша, ніж у нерегульованого реактора, тому HD Hyundai окремо підкреслює значення досвіду в проєктуванні, виготовленні та випробуваннях таких апаратів, а також роль моделювання режимів. Переваги VSR у тому, що споживання реактивної потужності можна регулювати плавно і дрібними ступенями, а вимикачі комутують реактор значно рідше, тож витрати на їх обслуговування знижуються.

Окремий напрям застосування, приєднання вітрових і сонячних станцій. Їх видача змінюється протягом доби, і разом із нею змінюється потреба мережі в компенсації. VSR, підключений до такої станції, допомагає регулювати напругу та покращує її якість, а при різкій зміні видачі реактор просто перемикає кілька ступенів. Серед прикладів у документації виробника трифазні VSR 60 Гц на 115 кВ з діапазоном 1.8 ~ 6 МВАр і на 230 кВ з діапазоном 40 ~ 80 МВАр. Обидва приклади стосуються розподільчих мереж високої напруги, тобто регульовані реактори застосовують і далеко від класу 765 кВ.

Реактор підбирають за класом напруги мережі та потрібною потужністю компенсації. Для запиту знадобляться номінальна напруга та частота, потужність або діапазон регулювання для VSR, схема приєднання (до лінії чи до шин), вимоги до рівня шуму, втрат і вібрації, а також дані про режими мережі. Для ліній, що з'єднують ВЕС або СЕС, корисно додати графік видачі потужності, від якого залежить діапазон регулювання та кількість ступенів РПН. Для підстанцій біля житлової забудови окремо обговорюють шумові обмеження, бо реактор працює під напругою постійно, вдень і вночі, і його гул чути навіть тоді, коли лінія майже не навантажена.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
