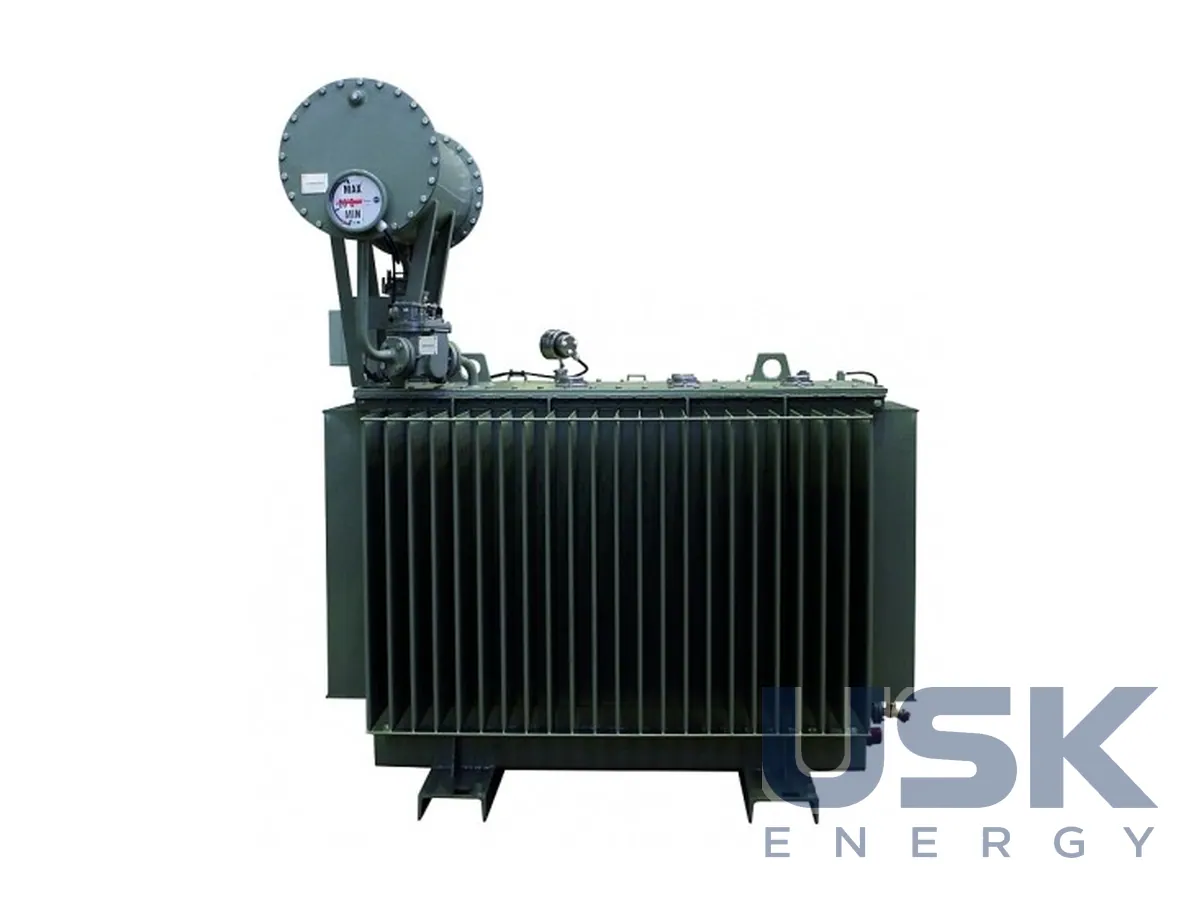

EGE TKFC — трифазні шунтувальні реактори 6–35 кВ
Трифазні оливні шунтувальні реактори EGE TKFC для мереж 6–35 кВ потужністю до 8000 кВА. Компенсують реактивну (ємнісну) потужність у розподільних мережах, на ВЕС і СЕС.
- Напруга мережі
- 6, 10, 15, 20, 35 кВ
- Потужність
- до 8000 кВА
- Схема з'єднання
- Y або YN
- Регулювання
- фіксована потужність або відпайки з ПБВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трифазні шунтувальні реактори EGE TKFC компенсують реактивну потужність у мережах середньої напруги. Кабельні лінії мають велику ємність, і при малому навантаженні мережа генерує надлишкову ємнісну потужність, через що зростає напруга на шинах і погіршується коефіцієнт потужності на межі з мережею вищого рівня. Реактор споживає індуктивну реактивну потужність і компенсує цю ємність. На ВЕС і СЕС з розгалуженими кабельними мережами така компенсація потрібна, щоб виконувати вимоги оператора мережі щодо реактивної потужності в точці приєднання. Без компенсації надлишкова реактивна потужність перетікає в мережу верхнього рівня, а оператор може висувати вимоги або штрафи за вихід коефіцієнта потужності за задані межі.
Типовий ряд охоплює мережі 6, 10, 15, 20 і 35 кВ, компенсована потужність до 8000 кВА. Схема з'єднання обмоток Y або YN. Схема Y без виведеної нейтралі простіша і підходить для більшості мереж з ізольованою або компенсованою нейтраллю. Виконання YN з виведеною нейтраллю використовують, коли нейтраль реактора потрібно заземлити або приєднати до системи заземлення нейтралі мережі. Реактор підключають до шин підстанції через вимикач, тому його можна вводити та виводити залежно від режиму мережі.
Реактори випускаються як фіксовані, на одну розрахункову потужність, або з відпайками та ПБВ для налаштування на різні значення реактивної потужності. Регулювання ПБВ виконують без напруги, тому діапазон вибирають на етапі проєкту з урахуванням того, як мережа розвиватиметься. Це зручно, коли ємність мережі зростає поетапно, наприклад при черговому розширенні кабельної мережі вітрової або сонячної електростанції. Якщо потужність компенсації має змінюватися часто, на різні секції шин ставлять кілька реакторів і вмикають їх за потребою.
Конструкція трифазна оливна, охолодження оливне. Бак виконується герметичним або з розширювачем і повітроосушувачем. Герметичний бак зручний для підстанцій без постійного персоналу, а розширювач з повітроосушувачем полегшує контроль рівня та стану оливи. Оливна ізоляція та трифазна конструкція дають компактний апарат для зовнішнього встановлення поруч із силовими трансформаторами. Окрема будівля не потрібна, реактор ставлять на фундамент з оливоприймачем, як звичайний силовий трансформатор.
EGE випускає шунтувальні реактори разом з іншим обладнанням для мереж СН, дугогасними реакторами, заземлювальними трансформаторами та резисторами, тому компенсацію реактивної потужності й режим нейтралі можна спроєктувати в одному комплекті. Для вибору реактора вказують напругу мережі, потрібну компенсовану потужність або результати розрахунку балансу реактивної потужності, потребу в регулюванні, схему з'єднання, виконання бака та умови встановлення. Виробник підбирає реактор під конкретну мережу. Розрахунок балансу реактивної потужності зазвичай роблять для мінімального та максимального навантаження мережі, і потужність реактора вибирають за гіршим випадком із запасом на розвиток.
Технічні характеристики
| Напруга мережі | 6, 10, 15, 20, 35 кВ |
|---|---|
| Потужність | до 8000 кВА |
| Схема з'єднання | Y або YN |
| Регулювання | фіксована потужність або відпайки з ПБВ |
| Виконання | герметичний бак або з розширювачем і повітроосушувачем |
| Охолодження | оливне |
Запит ціни та строку поставки
EGE TKFC — трифазні шунтувальні реактори 6–35 кВ, EGE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і напруга реакторів TKFC?
Потужність до 8000 кВА, напруга мережі 6, 10, 15, 20 або 35 кВ.
Чи можна регулювати потужність реактора?
Так, відпайками з ПБВ. Є й варіант з фіксованою потужністю.
Яке виконання бака та охолодження?
Герметичний бак або бак з розширювачем і повітроосушувачем, охолодження оливне.
