EGE SR / SRA — допоміжні резистори для дугогасних реакторів

Опис

Допоміжні резистори EGE SR і SRA працюють у мережах з компенсованою нейтраллю разом із дугогасними реакторами. У такій мережі струм однофазного замикання після компенсації дуже малий, а його активна складова ще менша. Для гасіння дуги це добре, але спрямованому захисту від замикань на землю важко визначити, яке саме приєднання пошкоджене, бо корисного сигналу майже немає. Допоміжний резистор вирішує цю проблему просто і на короткий час збільшує активну складову струму замикання на землю, щоб спрямований захист спрацював упевнено. Без такого резистора пошкоджене приєднання доводиться шукати почерговим відключенням ліній, а це перерви живлення споживачів.

Резистор підключається до силової допоміжної обмотки дугогасного реактора, а не безпосередньо до нейтралі мережі. Така схема знижує вимоги до ізоляції резистора та його комутаційної апаратури, бо вони працюють на напрузі допоміжної обмотки. Ввімкненням резистора керує автоматика налаштування дугогасного реактора або окремий пристрій EGE, контролер резисторів ARS. Після того як захист визначив пошкоджене приєднання, резистор відключають, і мережа повертається до звичайного компенсованого режиму. Час підключення вибирають коротким, на період роботи захистів, щоб не перевантажувати резистор і не збільшувати надовго струм у місці пошкодження.

Модель SR має фіксований опір. Її вибирають, коли параметри мережі стабільні і одного значення активного струму достатньо для всіх режимів. Модель SRA складніша, вона зібрана з кількох резисторних елементів, які з'єднуються між собою різними способами через контактори. Так отримують ряд значень опору без заміни обладнання. Резистором SRA керує контролер ARS-01, який за виміряними параметрами мережі вибирає відповідне значення опору, щоб активний струм був достатнім для захисту, але не надмірним. Ступеневе регулювання особливо корисне в мережах, де ємнісний струм помітно змінюється під час перемикань.

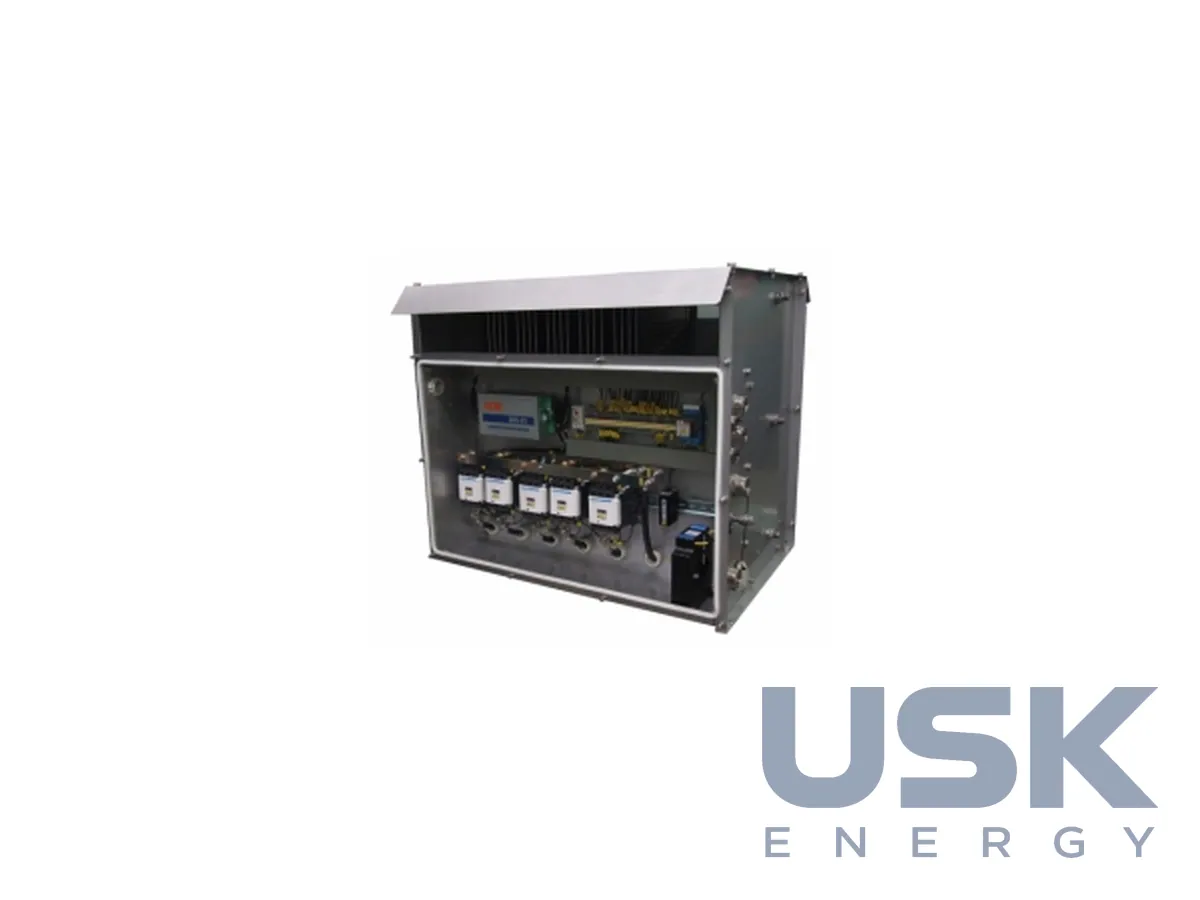

Усі резистори EGE розраховані на зовнішнє середовище і охолоджуються природною циркуляцією повітря. Вентилятори та рідинне охолодження не потрібні, тому обслуговування зводиться до періодичного огляду. Короткочасний режим роботи дає змогу обійтися компактними резисторними елементами, а встановлення просто неба поруч із дугогасним реактором скорочує довжину кабелів між ними. Шафа резистора вміщує елементи, контактори та клеми для приєднання до допоміжної обмотки. Контактори розраховані на часті комутації при кожному замиканні на землю.

Допоміжні резистори EGE підбирають у комплекті з дугогасним реактором ASR і автоматикою, тоді узгоджені параметри допоміжної обмотки, номінальний струм резистора та логіка керування. Це особливо зручно при модернізації мережі, коли з ізольованого режиму переходять на компенсацію або змінюють алгоритм пошуку замикань. У технічному завданні вказують напругу мережі, дані дугогасного реактора та його допоміжної обмотки, потрібний активний струм або очікувані уставки захисту, тип резистора та спосіб керування.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
