Tridelta DCC 2 / DCC-ML 2 — лічильники спрацювань ОПН з вимірюванням струму витоку

Опис

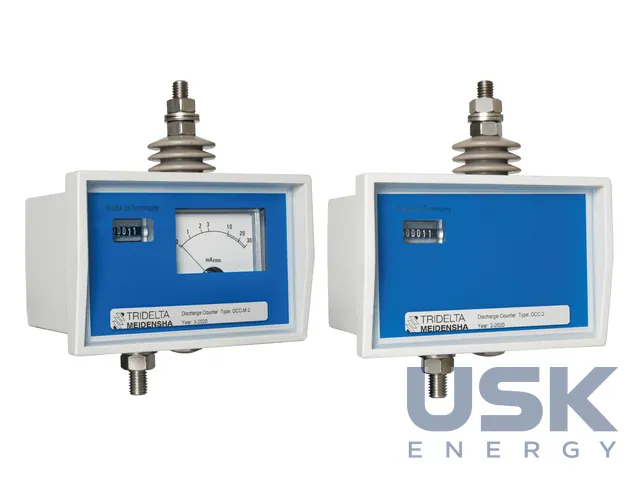

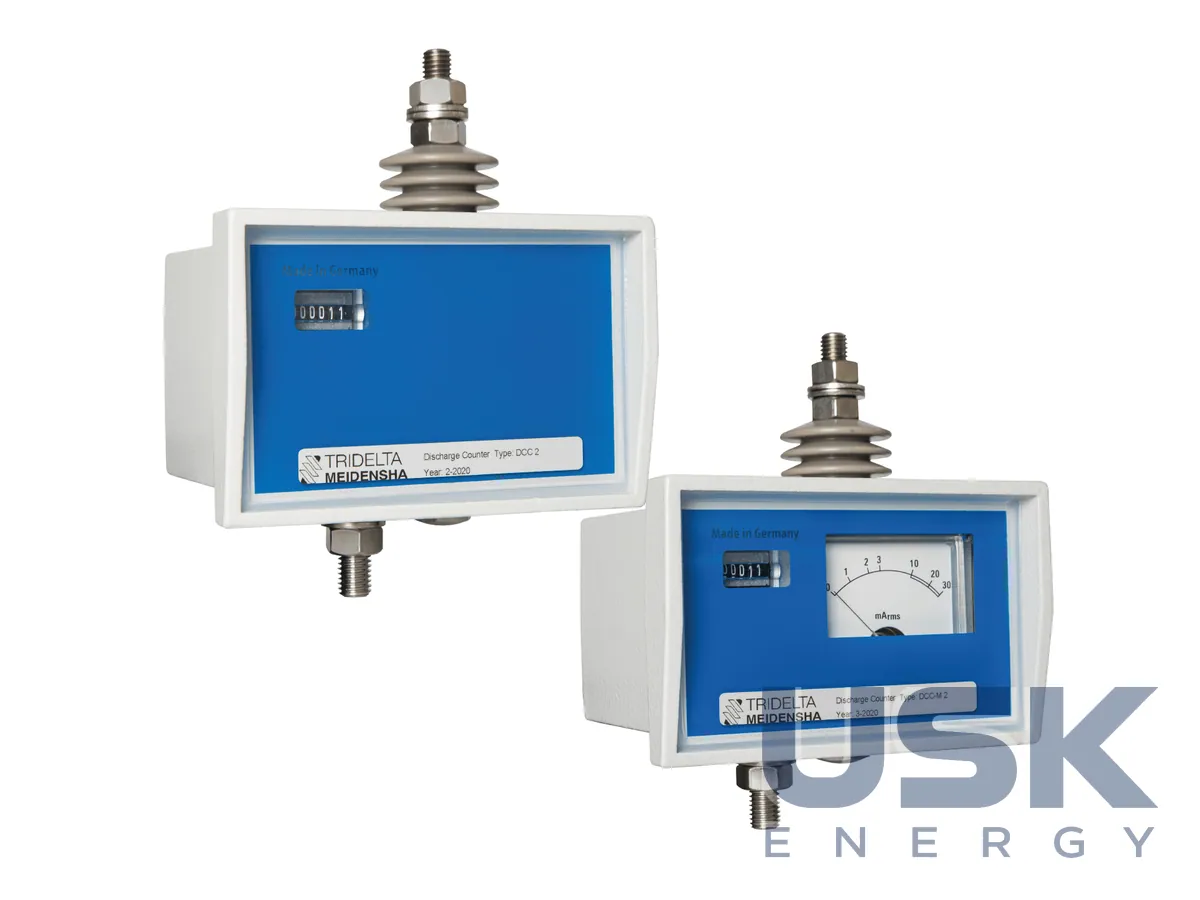

Лічильники спрацювань Tridelta DCC 2 і DCC-ML 2 встановлюються в коло заземлення ОПН і реєструють кількість перенапруг, які пройшли через обмежувач. Вони сумісні з ОПН усіх основних виробників, працюють без додаткового живлення і разом з контрольними іскровими проміжками дають змогу помітити несправність, що назріває, ще до того, як вона позначиться на безперебійності електропостачання. Корпус повністю герметичний, литий з алюмінію, для зовнішньої установки.

Мінімальна чутливість лічильника становить 100 A при імпульсі 8/20 µs, для виконань із дистанційною сигналізацією RC 200 A. Максимальна швидкість рахунку 5 спрацювань за секунду, стійкість до імпульсного струму 100 kA (4/10 µs), падіння напруги на лічильнику при 20 kA (8/20 µs) не перевищує 1 kVpeak. DCC-ML 2 додатково має шкалу струму витоку 0–50 мА (діюче значення) з точністю ± 10% у діапазоні 0-3 mA і ± 20% понад 3 mA. Шкала має кольорові зони, і червона зона 10–50 mA означає, що ОПН рекомендується замінити. Проміжна зона підказує посилити контроль і запланувати заміну. Отже, черговий під час обходу підстанції за кілька секунд бачить і кількість спрацювань, і стан кожного ОПН, без приладів і без відключення. Такий візуальний контроль дає змогу перейти від обслуговування за графіком до обслуговування за фактичним станом апарата.

У сімействі є також виконання DCC/RC 2 і DCC-ML/RC 2 з безпотенційним нормально відкритим контактом дистанційної сигналізації на 250 V/AC і 2 A, а також DCC-S 2 з окремим датчиком і дисплеєм, кабель між якими не довший 250 m. DCC 2 і DCC 2/RC можна ставити як в окремі заземлювальні провідники, так і в спільний провідник трьох ОПН трифазної системи. DCC-ML 2 і DCC-ML/RC 2 для спільного провідника не підходять, адже вимірюють струм витоку конкретного апарата.

Під час монтажу ОПН має бути ізольований від землі, а заземлювальний провідник між ОПН і лічильником виконується ізольованим кабелем перерізом не менше 25 mm², рекомендовано NYY-J 1x25RM або аналог. Лічильник кріпиться гайкою M12 на задній лапці або через кронштейн гвинтами 2x M12x25, гайки затягуються моментом 30 Nm. Частини під напругою мають бути на відстані не менше 40 mm від корпусу. Обслуговування зводиться до очищення оглядового вікна та прохідного ізолятора.

Контрольні іскрові проміжки також ставлять у коло заземлення ізольованого ОПН. Розряди від блискавки й комутацій залишають на електродах характерні сліди, за якими можна якісно і кількісно оцінити, що відбувалося з обмежувачем. Для автоматичного моніторингу з трендами Tridelta пропонує smartCOUNT. Виробник сертифікований за DIN EN ISO 9001, 45001 і 14001.
