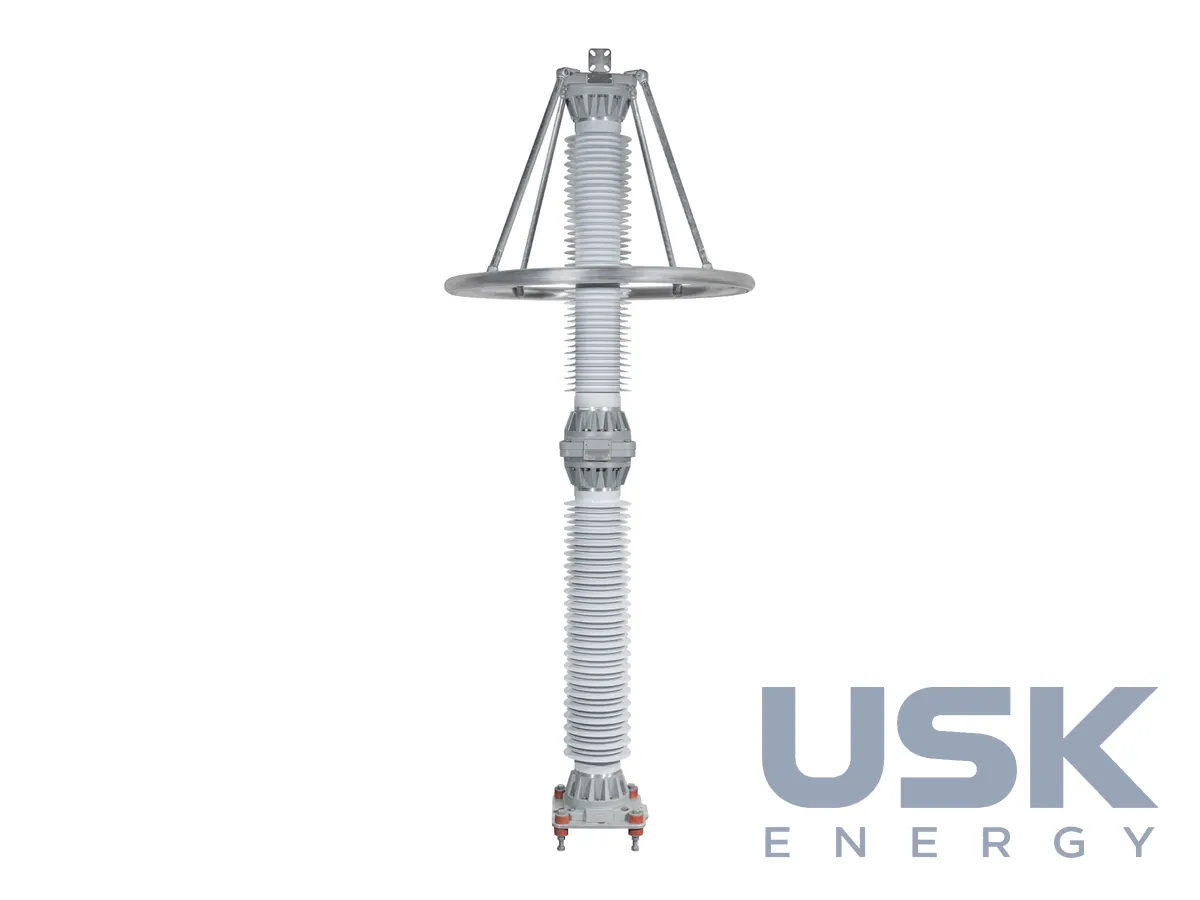

Tridelta SBKT — обмежувач перенапруг у полімерному трубчастому корпусі до 800 кВ

Опис

Tridelta SBKT є обмежувачем перенапруг у композитному трубчастому корпусі для підстанцій високої та надвисокої напруги. Оболонка виконана зі склопластикової труби, на яку нанесені ребра із силікону LSR. Така конструкція витримує механічне навантаження SSL до 23 кН·м, тому SBKT ставлять там, де до ОПН висувають найвищі механічні та сейсмічні вимоги, а також використовують як опорний ізолятор, на який безпосередньо спирається ошиновка. Базове виконання розраховане на мережі з Um до 550 кВ, окремі виконання до 800 кВ.

Головна відмінність трубчастої конструкції полягає в поведінці при внутрішньому КЗ. Труба має систему скидання тиску, внутрішні частини не викидаються, а після КЗ і спрацювання скидання тиску апарат зберігає 75 % механічної міцності. Силікон водовідштовхувальний, стійкий до УФ і старіння, з добрими характеристиками в забрудненні. Корпус значно легший за порцеляновий, що спрощує транспортування та монтаж, а сама процедура встановлення близька до порцелянових ОПН.

Серія випускається у виконаннях BF-I і BF-II. Тип SBKT 6 bis 456/SH-C-I охоплює номінальну напругу Ur від 6 до 456 кВ, має комутаційний імпульсний струм 2 kA, Qrs 3,6 C і питому енергоємність 14 kJ/kVUr. Тип SBKT 54 bis 624/SH-C-II, раніше SBKT 120 bis 444/20.5, охоплює Ur від 54 до 624 кВ з тими ж Qrs 3,6 C і Wth 14 kJ/kVUr. Для BF-II доступне виконання зі стійкістю до КЗ 80 kA, монтаж вертикальний, стоячи або підвісом. Колір сірий RAL 7040, арматура з алюмінієвого сплаву, затискачі, гвинти й гайки з нержавіючої сталі, інші матеріали на замовлення.

Інструкції Tridelta для BF-I і BF-II описують розпакування та вхідний огляд, транспортування й зберігання, підйом, лінійні та заземлювальні виводи, варіанти встановлення на землі, з'єднання двох модулів і монтаж вирівнювальних і коронних кілець. Для високих класів напруги ОПН складається з кількох модулів, і кільця обов'язково встановлюються разом з апаратом. Підбір ведеться за VDE 0675-5 або IEC 60099-5, типові випробування за IEC 60099-4.

З погляду проєктувальника SBKT закриває ті випадки, де раніше доводилося ставити порцеляновий ОПН через вимоги до міцності. Полімерна труба дає ту саму механічну роль опори, але з меншою масою, без ризику розлітання уламків порцеляни при аварії та з кращою поведінкою в забрудненій атмосфері. Для сейсмічних районів маса апарата має пряме значення, адже вона визначає навантаження на фундамент і на ошиновку під час коливань. У технічних листах залишкові напруги наведені для імпульсу 40 kA (8/20 µs) і для комутаційних струмів від 500 A (30/70µs).

Для підбору потрібні Um мережі, спосіб заземлення нейтралі, рівень ізоляції обладнання, вимоги до енергоємності, струм КЗ мережі, механічне навантаження від ошиновки та сейсмічні умови майданчика. За цими даними ми підбираємо виконання BF-I чи BF-II і кількість модулів, а також погоджуємо з Tridelta комплектацію кілець і лічильника спрацювань.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
