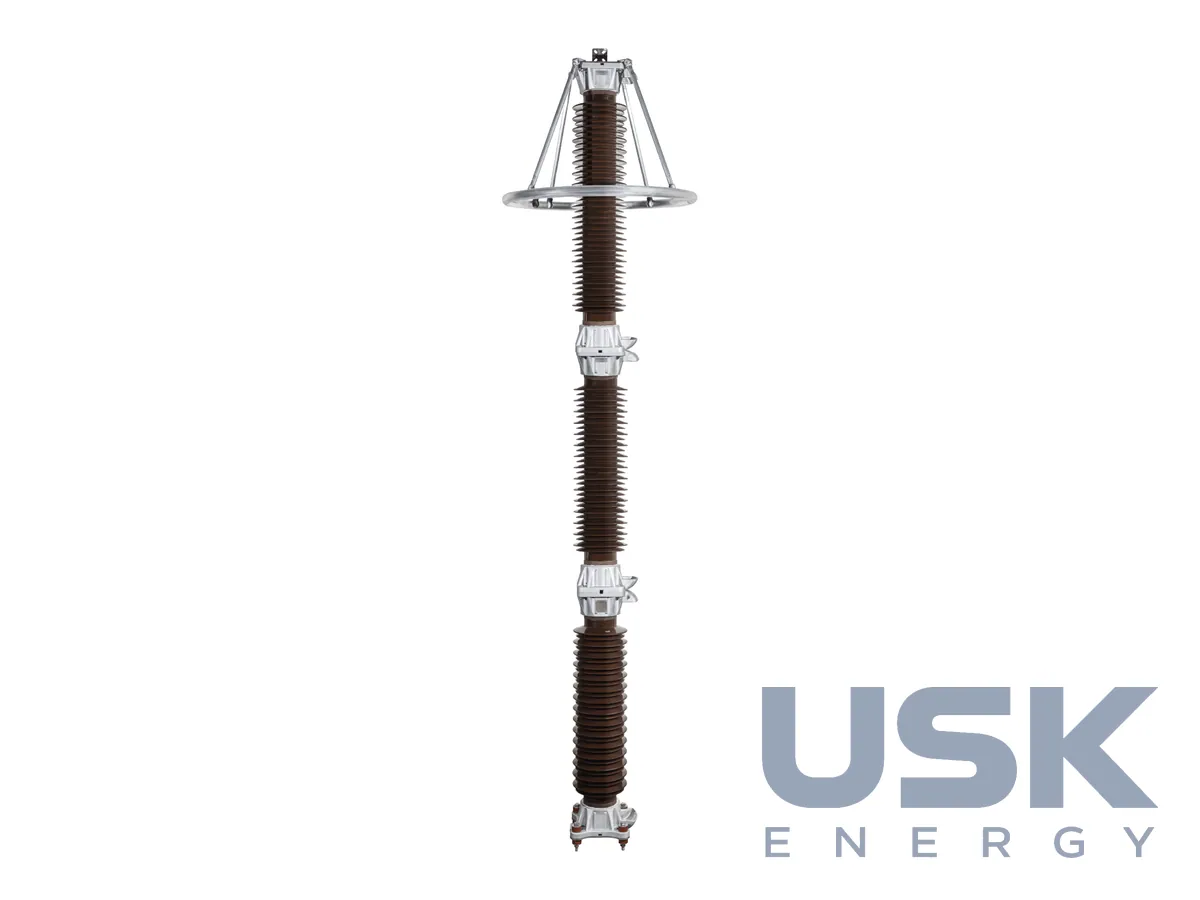

Tridelta SB — обмежувач перенапруг у порцеляновому корпусі до 800 кВ

Опис

Порцелянові металооксидні ОПН Tridelta SB виробляються з 1962 р. і залишаються класикою для підстанцій високої та надвисокої напруги до 800 кВ. Корпус із глазурованої порцеляни, стандартно коричневого кольору, на замовлення сірого, заповнений інертним газом і має систему ущільнення та скидання тиску. Арматура з алюмінієвого сплаву, затискачі, гвинти й гайки з нержавіючої сталі. Апарати мають високу енергоємність і застосовуються в сейсмонебезпечних районах та як опорні.

Серія випускається у трьох механічних виконаннях. Type 0 витримує механічне навантаження 10 кН·м, Type I 23 кН·м, Type II 35 кН·м, тобто найміцніше порцелянове виконання перевершує за цим показником полімерні ОПН. Порцеляновий корпус доцільний там, де замовник має усталену практику експлуатації порцеляни, де потрібна максимальна жорсткість опори або де ОПН одночасно несе ошиновку. У портфелі Tridelta до 800 кВ поруч із SB є силіконові серії SBKC і SBKT, тож вибір між порцеляною та полімером робиться під конкретний об'єкт, а не через обмеження лінійки.

Електричні характеристики залежать від типу. SB 6 to 396/SH-C-0 належить до класу Station High і охоплює Ur від 6 до 396 кВ. Номінальний розрядний струм 20 kA, комутаційний імпульсний струм 2 kA, Qrs 3,6 C, питома енергоємність 14 kJ/kVUr, клас розряду лінії 5, струм великої амплітуди 100 kA і струм КЗ 65 kA. Тип SB 54 bis 624/SH-D-I, раніше SB XXX/20.5-I, охоплює Ur від 54 до 624 кВ з Qrs 4,4 C і Wth 18 kJ/kVUr. Залишкові напруги нормуються для струмів від 5 kA до 40 kA (8/20 µs), для крутого фронту 20 kA (1/20 µs) і для комутаційних струмів від 500 A до 3000 A (30/70µs). Стандартні ОПН розраховані на висоту до 1000 m і частоту від 48 Hz до 62 Hz, значення IEC визначені для діапазону ±40°C.

Монтаж описано в інструкціях Tridelta для Design 0 та Design I. Апарат встановлюється стоячи або підвісом, на підстанційну конструкцію. Кришки й кронштейни розпірок вирівнювального кільця кріпляться до верхнього фланця болтами M16x60 з рекомендованим моментом 90 Nm. Якщо вирівнювальне кільце входить до поставки, його обов'язково ставлять разом з ОПН, інакше правильна робота не забезпечена. Для високих класів напруги обмежувач складається з кількох модулів з окремими табличками.

Підбір ведеться за VDE 0675-5 або IEC 60099-5, типові випробування проведені за IEC 60099-4. Для пропозиції нам потрібні Um мережі, спосіб заземлення нейтралі, рівень ізоляції захищуваного обладнання, вимоги до енергоємності та класу розряду лінії, струм КЗ, механічне навантаження та сейсмічні умови. За цими даними ми підбираємо тип і механічне виконання.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
