Tridelta SB — ограничитель перенапряжений в фарфоровом корпусе до 800 кВ

Описание

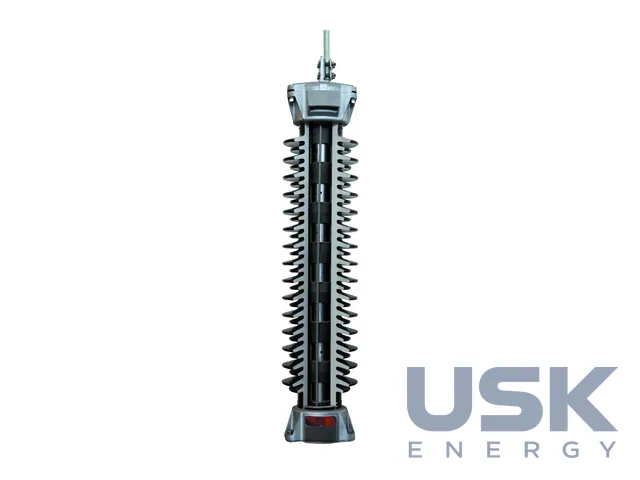

Фарфоровые металлооксидные ОПН Tridelta SB производятся с 1962 г. и остаются классикой для подстанций высокого и сверхвысокого напряжения до 800 кВ. Корпус из глазурованного фарфора, стандартно коричневого цвета, по заказу серого, заполнен инертным газом и имеет систему уплотнения и сброса давления. Арматура из алюминиевого сплава, зажимы, винты и гайки из нержавеющей стали. Аппараты обладают высокой энергоёмкостью и применяются в сейсмоопасных районах и как опорные.

Серия выпускается в трёх механических исполнениях. Type 0 выдерживает механическую нагрузку 10 кН·м, Type I 23 кН·м, Type II 35 кН·м, то есть самое прочное фарфоровое исполнение превосходит по этому показателю полимерные ОПН. Фарфоровый корпус уместен там, где у заказчика устоявшаяся практика эксплуатации фарфора, где нужна максимальная жёсткость опоры или где ОПН одновременно несёт ошиновку. В портфеле Tridelta до 800 кВ рядом с SB есть силиконовые серии SBKC и SBKT, так что выбор между фарфором и полимером делается под конкретный объект, а не из-за ограничений линейки.

Электрические характеристики зависят от типа. SB 6 to 396/SH-C-0 относится к классу Station High и охватывает Ur от 6 до 396 кВ. Номинальный разрядный ток 20 kA, коммутационный импульсный ток 2 kA, Qrs 3,6 C, удельная энергоёмкость 14 kJ/kVUr, класс разряда линии 5, ток большой амплитуды 100 kA и ток КЗ 65 kA. Тип SB 54 bis 624/SH-D-I, ранее SB XXX/20.5-I, охватывает Ur от 54 до 624 кВ с Qrs 4,4 C и Wth 18 kJ/kVUr. Остаточные напряжения нормируются для токов от 5 kA до 40 kA (8/20 µs), для крутого фронта 20 kA (1/20 µs) и для коммутационных токов от 500 A до 3000 A (30/70µs). Стандартные ОПН рассчитаны на высоту до 1000 m и частоту от 48 Hz до 62 Hz, значения IEC определены для диапазона ±40°C.

Монтаж описан в инструкциях Tridelta для Design 0 и Design I. Аппарат устанавливается стоя или подвесом, на подстанционную конструкцию. Крышки и кронштейны распорок выравнивающего кольца крепятся к верхнему фланцу болтами M16x60 с рекомендуемым моментом 90 Nm. Если выравнивающее кольцо входит в поставку, его обязательно ставят вместе с ОПН, иначе правильная работа не обеспечена. Для высоких классов напряжения ограничитель собирается из нескольких модулей с отдельными табличками.

Подбор ведётся по VDE 0675-5 или IEC 60099-5, типовые испытания проведены по IEC 60099-4. Для предложения нам нужны Um сети, способ заземления нейтрали, уровень изоляции защищаемого оборудования, требования к энергоёмкости и классу разряда линии, ток КЗ, механическая нагрузка и сейсмические условия. По этим данным мы подбираем тип и механическое исполнение.
