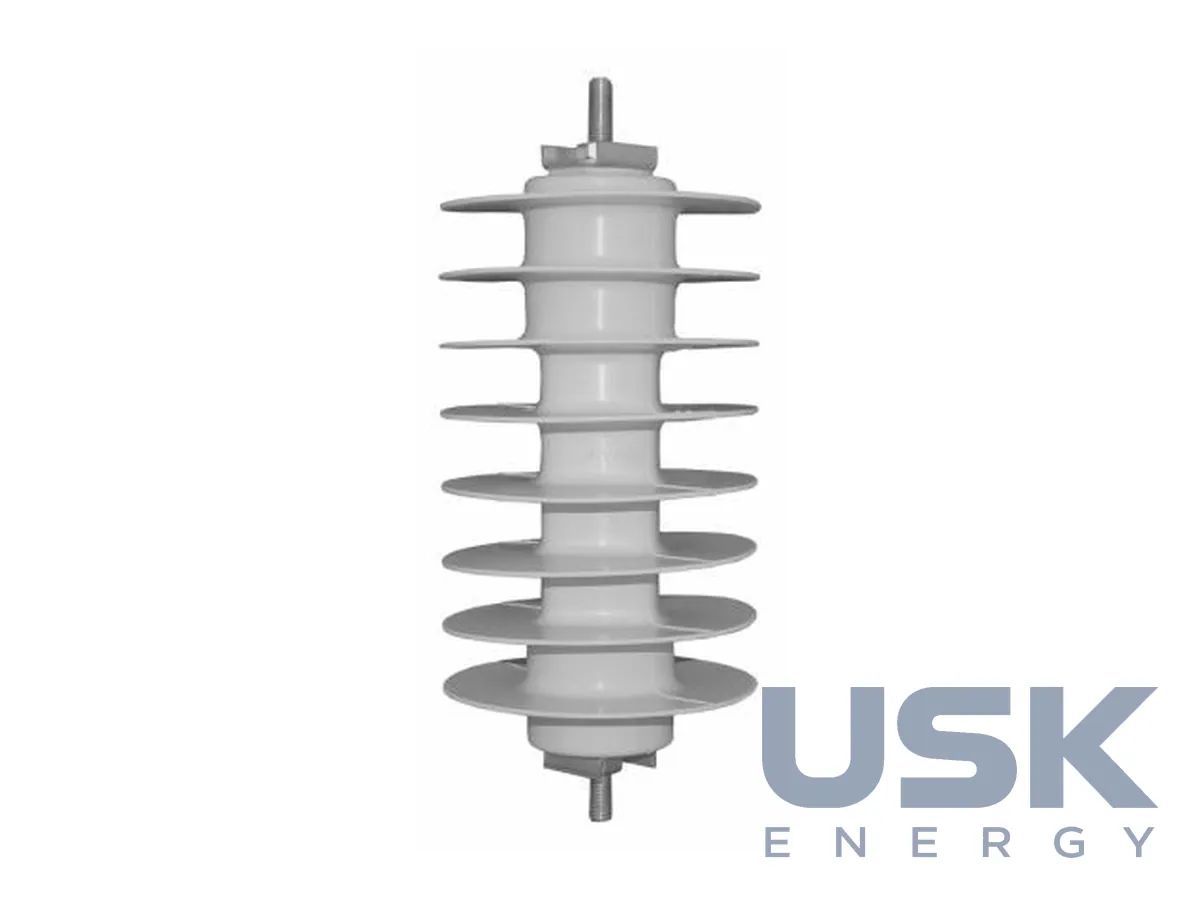

Dervasil AZBD — ограничитель перенапряжений (ОПН) в силиконовом корпусе до 36 кВ

Описание

Dervasil, бренд группы Sicame, разработал серию AZBD ограничителей перенапряжений для сетей СН. Это ОПН для сетей высокого напряжения распределительного класса до 36 кВ, соответствующие IEC 60099-4, основному международному стандарту на металлооксидные ограничители перенапряжений без искровых промежутков для сетей переменного тока. Серию применяют для защиты трансформаторов, кабельных вводов, коммутационных аппаратов и линий от атмосферных и коммутационных перенапряжений.

Конструкция AZBD устроена так. Оксидно-цинковые варисторы собраны в изоляционной трубе, а силиконовую оболочку отливают непосредственно на этом корпусе. Между силиконом и внутренней частью нет воздушных полостей, в которые могла бы попасть влага. Именно проникновение влаги и частичные разряды в полостях считаются одной из частых причин старения ОПН в фарфоровых и старых полимерных корпусах. Производитель отмечает, что такая конструкция даёт высокую механическую прочность, длительный срок службы, хорошую стойкость к вандализму и возможность применения как внутри помещений, так и на открытом воздухе.

С электрической точки зрения серия AZBD имеет повышенную стойкость к токам КЗ и лучшие тепловые характеристики и стабильность. Стойкость к току КЗ важна на случай, когда варистор всё же вышел из строя и через ОПН протекает ток повреждения сети. Корпус не должен разрушаться с разлётом осколков, особенно когда ОПН стоит в ячейке или рядом с персоналом. Термостабильность означает, что после поглощения энергии перенапряжения варисторы остывают и возвращаются в рабочее состояние, а не входят в тепловой разгон под рабочим напряжением сети.

Для операторов сетей есть исполнение с беспроводным контролем состояния через LoRaWAN, выбранное французской компанией Enedis. Такой ОПН передаёт информацию о своём состоянии без прокладки кабелей связи, и служба эксплуатации узнаёт о срабатывании или повреждении ограничителя без обхода линий. Для протяжённых воздушных сетей СН с большим числом ОПН на опорах это заметно сокращает объём осмотров.

При выборе ОПН для конкретной сети учитывают наибольшее рабочее напряжение, режим нейтрали и длительность однофазного замыкания на землю, номинальный разрядный ток, энергоёмкость и место установки. Сети с изолированной или компенсированной нейтралью могут долго работать с замыканием на землю, и напряжение на здоровых фазах тогда растёт, поэтому ОПН должен выдерживать такое напряжение без перегрева. Для внутренней установки дополнительно проверяют габариты и расстояния до заземлённых частей в ячейке, для наружной крепление на опоре и стойкость оболочки к ультрафиолету и загрязнению.

Эффект от ОПН зависит и от монтажа. Ограничитель ставят как можно ближе к оборудованию, которое он защищает, а проводники присоединения к фазе и к заземлению делают короткими, поскольку индуктивность длинных проводников добавляет напряжение к остающемуся напряжению ОПН. Заземление ОПН соединяют с заземлением корпуса трансформатора или ячейки. На кабельных линиях ограничители обычно ставят на концевых муфтах в точке перехода с воздушной линии.

Технические характеристики

Коды для таможенного оформления

Коды справочные: окончательный код определяется при декларировании по конкретной модели.
