Catu CC-265 — указатели напряжения ВН ёмкостного типа 44–765 кВ

Описание

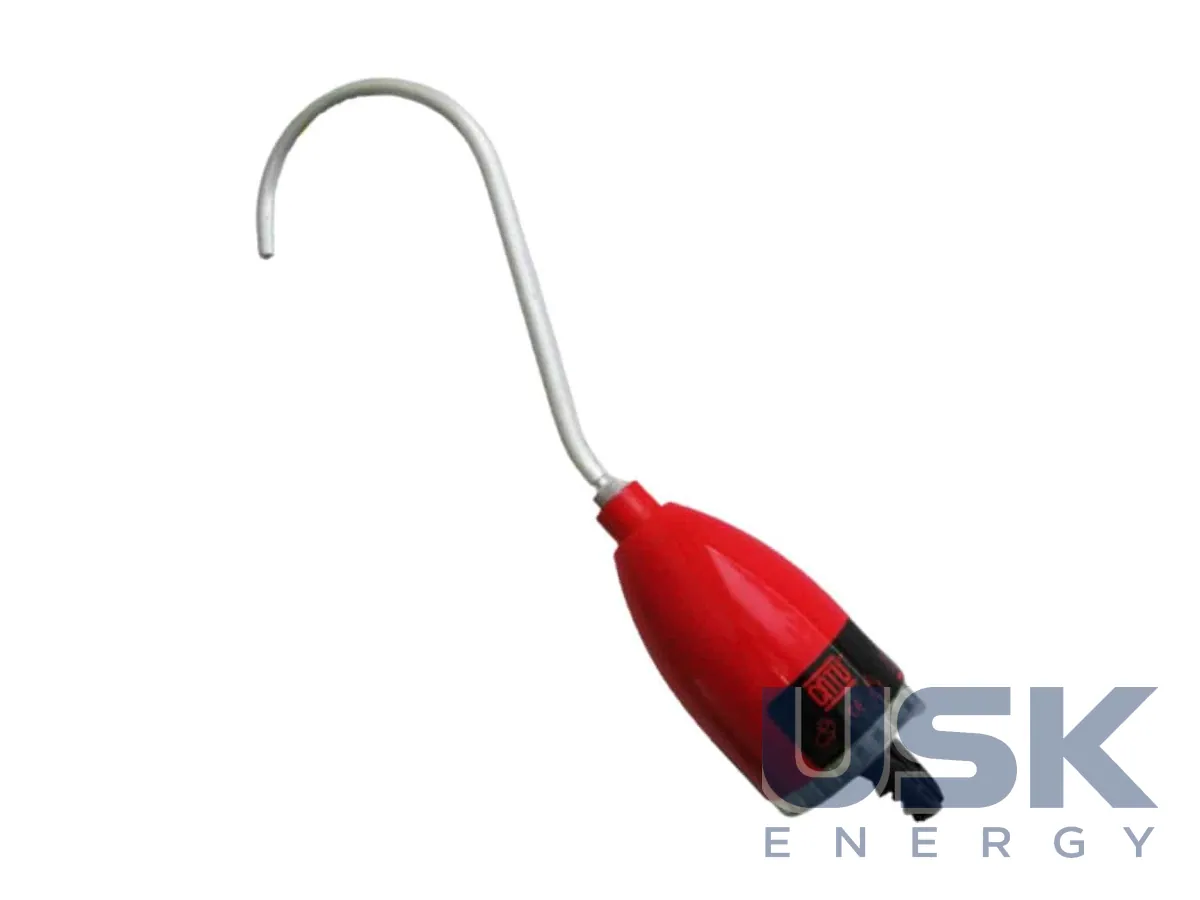

Проверка отсутствия напряжения служит обязательным шагом перед наложением заземлений и любыми работами на отключённом оборудовании ВН. Для этого используют указатели напряжения, которые подносят на изолирующей штанге к токоведущей части. Catu, бренд группы Sicame по электробезопасности, выпустил серию указателей напряжения ВН CC-265, которая существенно отличается от прежней технологии. Это компактные электронные указатели напряжения ёмкостного типа.

Ёмкостный принцип означает, что указатель реагирует на ток через собственную ёмкость относительно земли, который возникает, когда электрод касается части под напряжением. Электроника сравнивает сигнал с порогом, рассчитанным на конкретный класс напряжения, поэтому для каждого диапазона номинальных напряжений выпускают своё исполнение. Серия уже насчитывает 11 изделий на напряжения от 44 до 765 кВ, то есть охватывает сети от распределительных ВН до высших классов магистральных линий и подстанций.

Когда указатель обнаруживает напряжение, он выдаёт световой сигнал с круговым обзором 360° и звуковой сигнал. Свет виден с любой стороны, даже когда штанга повёрнута, а звук слышен, когда оператор смотрит не на прибор, а на токоведущую часть. Корпус стал компактнее, он спроектирован для работы под дождём, лучше выдерживает удары и падения. Для работ на открытых распределительных устройствах и линиях, где погоду не выбирают, это свойство имеет практическое значение.

Указатели соответствуют требованиям IEC 61243-1, международного стандарта на ёмкостные указатели напряжения для работы под напряжением. Каждый указатель поставляется с 3 контактными электродами и 3 наконечниками для штанги типов K, C и W. Разные электроды нужны, чтобы уверенно коснуться провода, шины или вывода аппарата, а наконечники дают совместимость с разными типами изолирующих штанг.

Порядок работы с указателем стандартный для средств защиты. Перед проверкой отсутствия напряжения прибор проверяют на исправность на части, заведомо находящейся под напряжением, затем проверяют каждую фазу отключённого оборудования и снова убеждаются в исправности прибора. Указатель выбирают по номинальному напряжению установки, поскольку прибор на другой класс напряжения может не сработать или дать ложный сигнал.

Catu также выпускает указатели напряжения СН, так что для предприятия, обслуживающего сети разных классов напряжения, средства проверки отсутствия напряжения можно получить у одного производителя. При заказе указывают номинальные напряжения установок, тип изолирующих штанг, которые уже есть в бригадах, и условия работы. Для ВЛ и ОРУ сверхвысокого напряжения также учитывают длину штанги, нужную для безопасного расстояния до токоведущих частей.

Как и другие средства защиты, указатели напряжения проходят периодические испытания в сроки, установленные правилами эксплуатации, а между работами их хранят в футляре, защищённом от влаги и механических повреждений. Перед каждым использованием прибор осматривают, проверяют чистоту корпуса и целостность электрода и наконечника.
