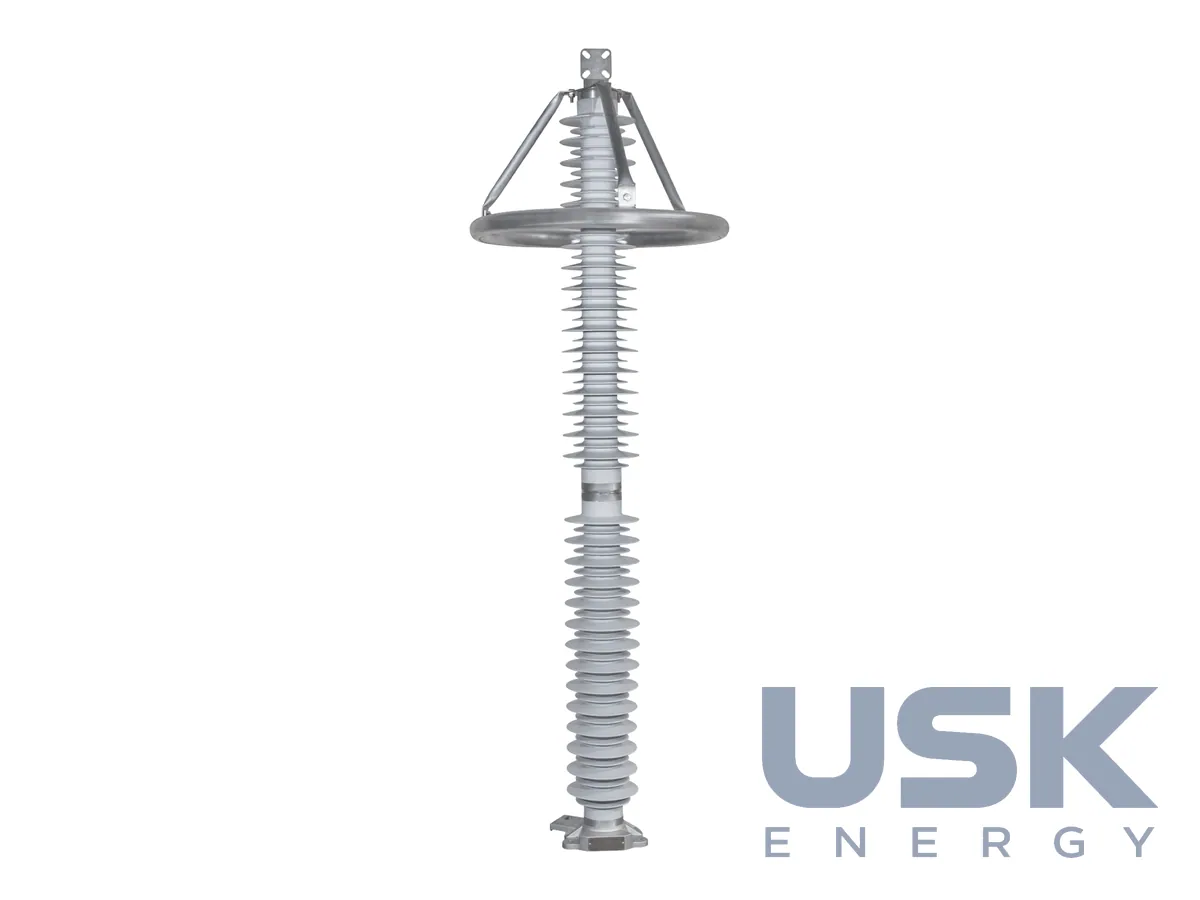

Tridelta SBKC — ограничитель перенапряжений в полимерном корпусе (каркасная конструкция) до 420 кВ

Описание

Tridelta SBKC относится к металлооксидным ограничителям перенапряжений в силиконовом корпусе каркасной конструкции. Активная часть из варисторов усилена стержнями из стеклопластика (FRP), и весь этот каркас напрямую заливается силиконом LSR. Между активной частью и оболочкой нет воздуха или газа, а значит, нет и устройства сброса давления, которое нужно фарфоровым ОПН. При перегрузке аппарат не разрушается со взрывом и не выбрасывает внутренние части. Серия предназначена для подстанций и ВЛ с Um до 420 кВ, а для отдельных применений производитель предлагает и более высокие значения по запросу.

Силикон LSR водоотталкивающий, стойкий к ультрафиолету и старению в течение всего срока службы, поэтому SBKC хорошо ведёт себя в загрязнённых районах. Цвет корпуса серый RAL 7040, арматура из алюминиевого сплава, зажимы, винты и гайки из нержавеющей стали. Полимерный ОПН заметно легче фарфорового, его проще транспортировать и меньше риск повредить при монтаже. Установка возможна стоя или подвесом, что открывает применение и в качестве линейного ограничителя. Допустимая механическая нагрузка SSL до 4 кН·м.

Серия делится на три исполнения по IEC 60099-4. Station Low (SL) охватывает номинальные напряжения от 3 до 144 кВ, с коммутационным импульсным током 0,5 kA, Qrs 1,2 C и удельной энергоёмкостью 4,5 kJ/kVUr. Station Medium (SM-II) выпускается на Ur от 6 до 396 кВ. Самое мощное исполнение Station High (SH-II) на Ur от 6 до 396 кВ имеет номинальный разрядный ток 20 kA, коммутационный импульсный ток 2 kA, Qrs 2,4 C, Wth 10 kJ/kVUr, класс разряда линии 4, ток большой амплитуды 100 kA и ток КЗ 65 kA. Рабочая температура от -60°C до +60°C, номинальная частота от 48 Hz до 62 Hz. В технических листах остаточные напряжения приведены для импульса 40 kA (8/20 µs) и для коммутационных токов от 500 A до 3000 A.

Подбор ведётся по VDE 0675-5 или IEC 60099-5, типовые испытания проведены по IEC 60099-4. Стандартные ОПН рассчитаны на высоту установки до 1000 m над уровнем моря, для более высоких мест нужно отдельное согласование. Для каждого исполнения есть инструкция по монтажу и эксплуатации с разделами о табличке, транспортировке и хранении, сборке, выводах, установке и системах мониторинга. Под ОПН можно поставить счётчики срабатываний и мониторы состояния Tridelta.

Система менеджмента качества Tridelta Meidensha сертифицирована TÜV NORD CERT по DIN EN ISO 9001:2015 для разработки, производства и продажи ОПН, оборудования мониторинга и аксессуаров. По соотношению цены и характеристик SBKC выгодно смотрится среди подстанционных ограничителей. Для подбора нам нужны Um сети, способ заземления нейтрали, уровень изоляции защищаемого оборудования, требования к энергоёмкости и механической нагрузке.
