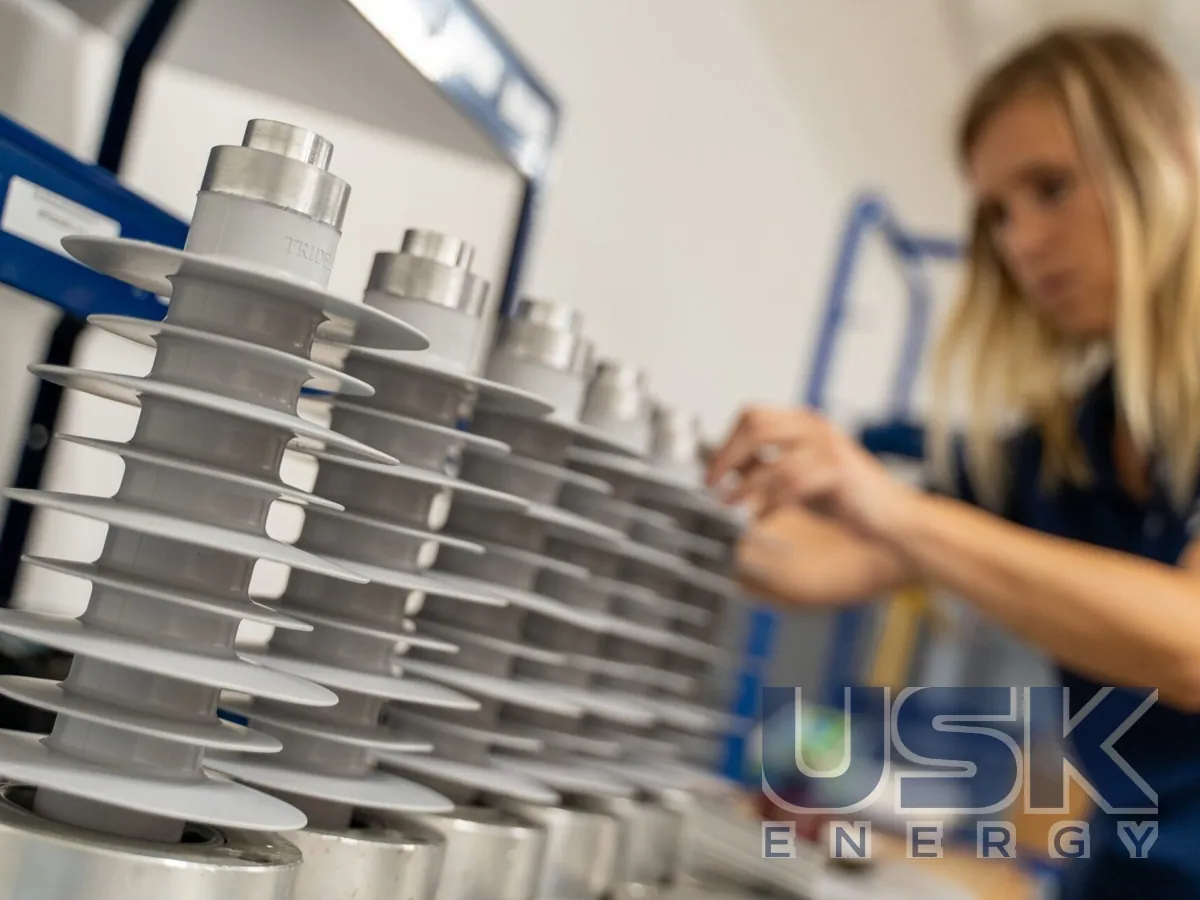

Tridelta SBKW — обмежувачі перенапруг для розподільних мереж 3–60 кВ

Опис

Обмежувачі перенапруг Tridelta SBKW захищають мережі та обладнання середньої напруги від грозових і комутаційних перенапруг. Типові об'єкти захисту включають силові трансформатори, КРУ і кабельні вводи в мережах з номінальною напругою ОПН Ur 3–60 кВ. Серія замінює зняті з виробництва серії Tridelta з червоним силіконом, тому на діючих об'єктах SBKW ставлять як прямий наступник. Вибір конкретного ОПН залежить від режиму нейтралі мережі, і це перше, що ми уточнюємо при підборі. У мережах з ізольованою або компенсованою нейтраллю при однофазному замиканні на землю напруга на здорових фазах тривало зростає, тому тривала робоча напруга ОПН має бути вищою, ніж у мережі з глухозаземленою нейтраллю того самого класу.

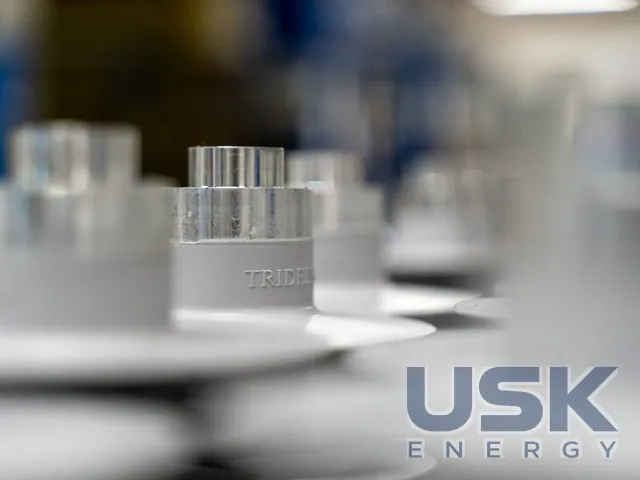

Конструкція SBKW побудована на запатентованому каркасному принципі. Активна частина з варисторів зібрана в каркасі зі скловолокна, а силіконова оболонка формується прямим литтям безпосередньо на каркас. Пряме лиття виключає повітряні бульбашки, які могли б спричинити внутрішні часткові розряди в обмежувачі. Корпус виготовляється за напівавтоматичним процесом, що дає стабільну якість ізоляції. Апарати виконуються для внутрішньої та зовнішньої установки, а гнучкі варіанти конфігурації дають змогу пристосувати ОПН майже до будь-якої комірки чи опори.

Основне виконання належить до розподільного класу DH. SBKW 3 bis 60/DH-I має Qrs 0,4 C, Qth 1,1 C і питому енергоємність Wth 3 kJ/kVUr, номінальний розрядний струм 10 кА та струм КЗ 63 кА. Для більш навантажених приєднань є виконання Station Low Design 0 з Qrs 1,2 C і Wth 4,5 kJ/kVUr. У технічних листах наведені залишкові напруги при імпульсі 40 kA (8/20 µs) і комутаційних струмах від 500 A (30/70µs), а також характеристика тимчасових перенапруг за початкової температури +60°C з попереднім навантаженням і без нього. Підбір ведеться за VDE 0675-5 або IEC 60099-5.

В експлуатації SBKW не потребує функціональних перевірок і обслуговування. Якщо через незвичайне забруднення знадобиться очищення, виробник рекомендує теплу мильну воду і лише за відсутності напруги. Перед роботами виконуються 5 правил безпеки, тобто відключення, захист від повторного ввімкнення, перевірка відсутності напруги, заземлення й закорочування та огородження сусідніх частин під напругою. Дані з таблички ОПН звіряються з умовами місця встановлення ще до монтажу.

Пошкоджений обмежувач легко впізнати, бо полімерний корпус деформується і чорніє, іноді з'являються тріщини та сліди дуги. Ремонт неможливий, ОПН замінюють. Обмежувачі складаються з керамічних, металевих і полімерних частин без шкідливих для довкілля властивостей і утилізуються як звичайні промислові відходи. Tridelta Meidensha сертифікована за DIN EN ISO 9001, 14001 і 45001.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
