Tridelta NGLA (SBKC) — лінійні обмежувачі перенапруг для ПЛ до 362 кВ

Опис

Лінійні обмежувачі перенапруг Tridelta NGLA (Non-Gapped Line Arresters) захищають ПЛ від грозових перенапруг без іскрового проміжку. Виробник вважає їх ефективним і економічним способом захистити як діючі, так і нові лінії електропередачі, підвищити безпеку мережі та готовність лінії. Їх ставлять на ділянках із поганим опором заземлення опор, у районах з підвищеною грозовою активністю, на ПЛ без грозозахисного тросу та на лініях з підвищеними вимогами до готовності.

Принцип простий. ОПН підключається паралельно ізолятору між фазним проводом і заземленою опорою. Коли блискавка влучає в опору або в провід і напруга на гірлянді наближається до рівня перекриття, ОПН відводить імпульсний струм, і ізоляція не перекривається. Лінія не відключається, автоматичне повторне ввімкнення не потрібне, а споживачі не помічають грози. Безіскрова конструкція означає, що варистори постійно підключені до мережі, без повітряного проміжку, який потрібно налаштовувати.

Основою NGLA служить серія SBKC у силіконовому корпусі каркасної конструкції. Виконання SBKC size 0 розраховане на найбільшу напругу мережі Us 170 кВ і номінальну напругу Ur до 144 кВ. Номінальний розрядний струм In 10 кА (8/20 µs), питома енергоємність 4,5 кДж/кВ Ur, клас розряду лінії 2, стійкість до малого струму тривалістю 2 ms 500 A, струм КЗ при скиданні тиску 40 кА за 0,2 s. Виконання size II розраховане на Us 362 кВ і Ur до 360 кВ, In 20 кА, енергоємність 9,2 кДж/кВ Ur, клас розряду лінії 4, стійкість до малого струму 1.500 A і струм КЗ 63 кА. Обидва типорозміри витримують струм великої амплітуди 100 кА (4/10 µs), механічне навантаження SSL становить 1,2 і 4 кН·м відповідно. Вищі характеристики для лінійних застосувань (TLA) доступні за запитом. Типорозмір size 0 підходить для ліній з Us до 170 кВ, а size II з класом розряду лінії 4 і більшою енергоємністю потрібен на лініях до 362 кВ, де енергія розряду довгої лінії значно більша.

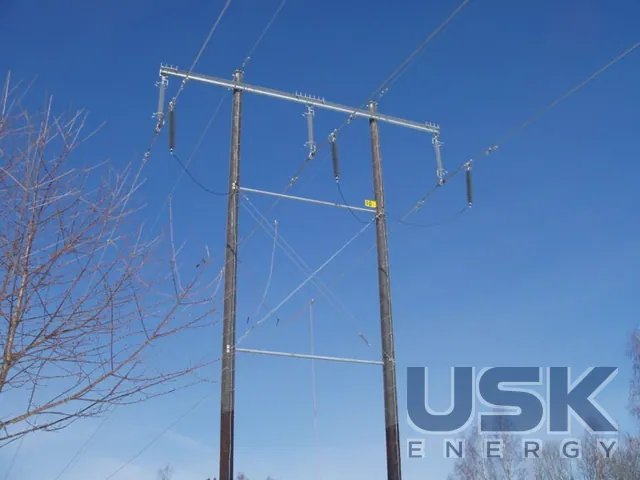

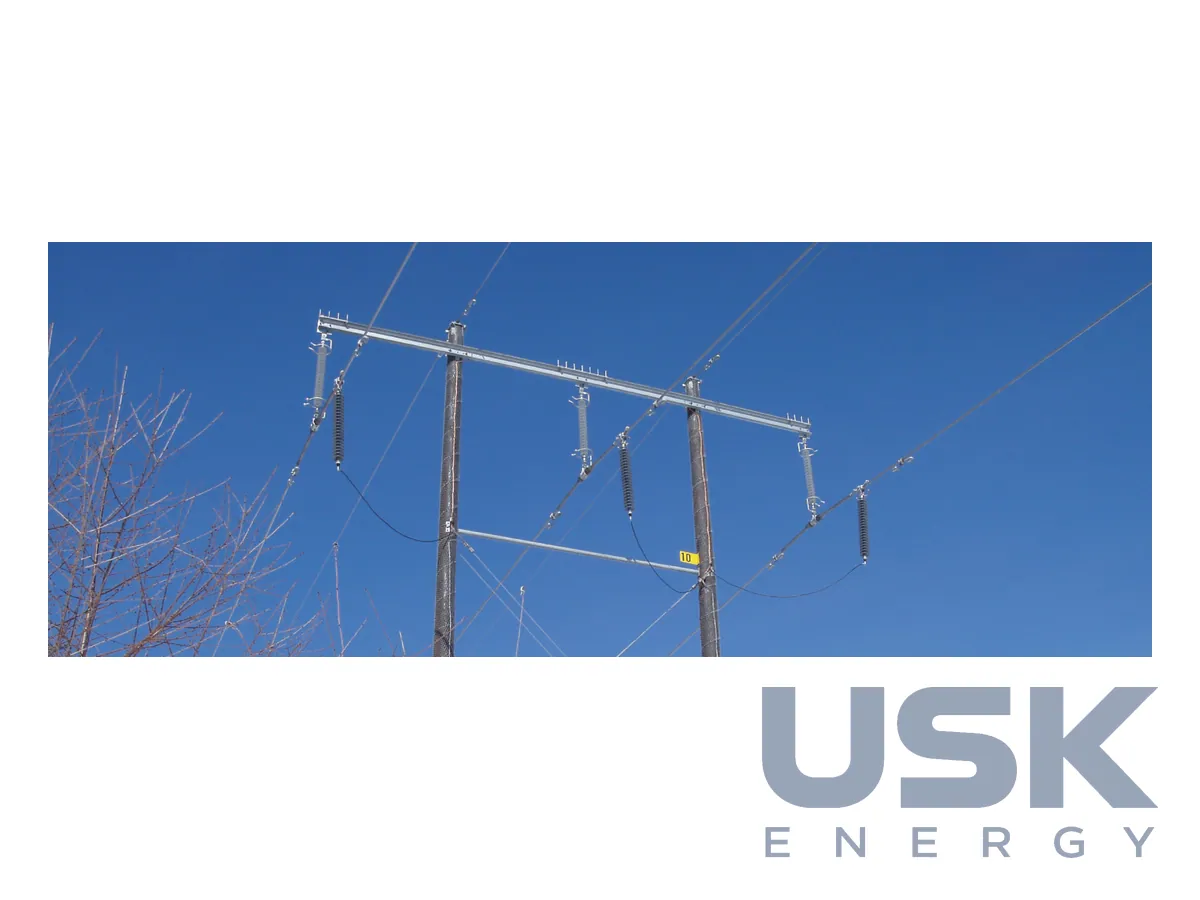

Обмежувачі доповнюються набором кабельних затискачів і кріплень, тож їх можна змонтувати на опорах, ізоляторах і проводах різних конфігурацій. Полімерний корпус легкий і не боїться ударів при монтажі на висоті, а силікон стійкий до забруднення та ультрафіолету. На діючих лініях ОПН навішують на наявні конструкції опор, без заміни ізоляторів. При КЗ всередині апарата внутрішні частини не викидаються, що для ПЛ, яка проходить над дорогами чи угіддями, має пряме значення.

Вибір місць встановлення та кількості ОПН на лінії робиться за результатами аналізу грозової активності, опорів заземлення і статистики відключень. Tridelta пропонує рішення під конкретну ситуацію замовника, і ми допомагаємо зібрати вихідні дані, вибрати типорозмір SBKC і комплектацію кріплень під конструкцію ваших опор.
