Tridelta SB-B / SBKW DC — обмежувачі перенапруг постійного струму 1–4,5 кВ для тягових мереж

Опис

Обмежувачі перенапруг Tridelta SB-B і SBKW DC захищають системи постійного струму залізниці від грозових і комутаційних перенапруг. Такі перенапруги треба стабільно й багаторазово обмежувати до прийнятного рівня, щоб уберегти від відмови і тягове електропостачання, і самі поїзди. Серія охоплює тривалу робочу напругу постійного струму Uc 1–4,5 кВ, тобто типові мережі 750 V, 1500 V і 3000 V за IEC 60850 або EN 50163. Апарати ставлять на тягових і випрямних підстанціях, у контактній мережі, на електрорухомому складі та тролейбусах, у шахтному, приміському й магістральному транспорті, для зовнішньої та внутрішньої установки, вертикально.

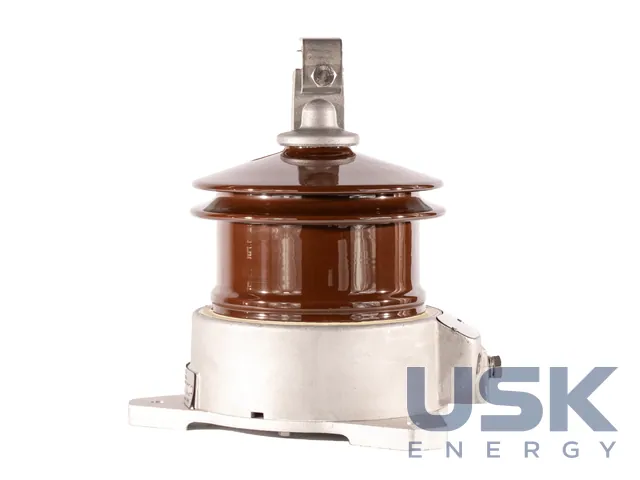

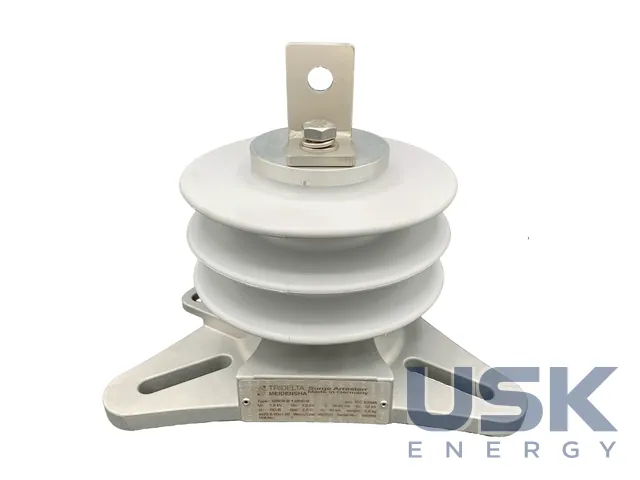

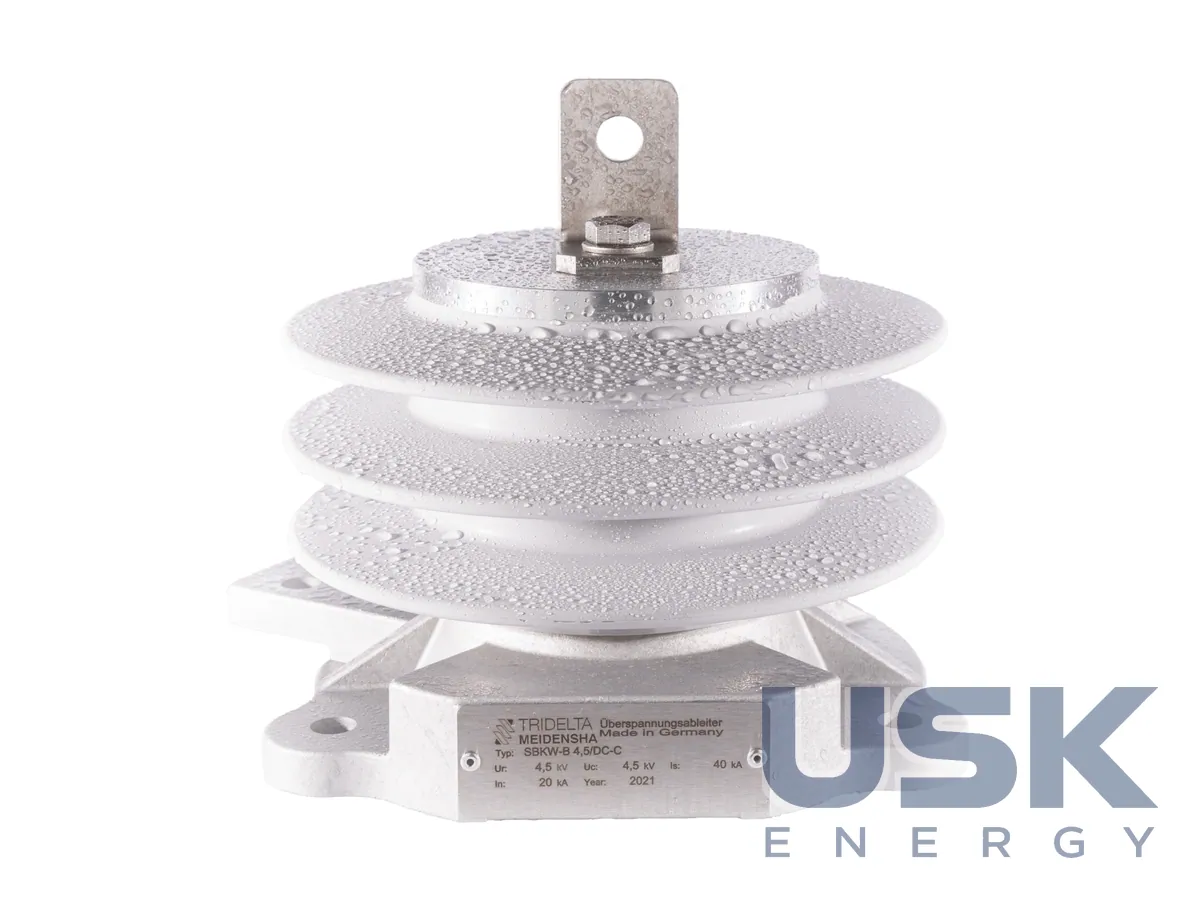

У 2021 році Tridelta переглянула лінійку постійного струму й оптимізувала важливу частину виробництва. Відтоді обмежувачі поділено на класи DC-B і DC-C. Клас DC-B представлений порцеляновим SB-B з коричневою глазурованою порцеляною та силіконовим SBKW-B DC-B, клас DC-C силіконовим SBKW-B DC-C. Силіконові апарати мають сірий корпус RAL 7035, для DC-B є виконання без ребер з позначенням SBKW-B XX/DC-B-0.

Для класу DC-B номінальний розрядний струм 10 кА, струм великої амплітуди 4/10 до 100 кА, питома енергоємність 12 кДж/кВ Ur, здатність відведення заряду 2,5 As. Для DC-C це 20 кА, 200 кА, 28 кДж/кВ Ur і 7,5 As. Залишкові напруги в технічних листах наведені для крутого імпульсу 10 kA (1/20 µs), імпульсів від 5 kA до 20 kA (8/20 µs) і комутаційних струмів від 250 A до 1000 A (30/70 µs). Зовнішня ізоляція нормується для висоти до 1000 m. Лінійні виводи розраховані на провід діаметром від Ø9mm до Ø16mm, інші виводи й варіанти встановлення Tridelta виконує під замовника.

Силіконові ОПН побудовані за технологією каркаса з тисяч ниток склоплетіння навколо активної частини. Напівавтоматичний процес стабілізує якість, а легка конструкція поєднує малу масу з високою механічною міцністю. Оболонка формується литтям під тиском із силікону HTV, який має сильні гідрофобні властивості і щільно прилягає до активної частини, тому волога не проникає всередину. Модульна конструкція дає змогу закрити майже будь-яке застосування в мережах постійного струму.

Типові випробування виконані за IEC 62848-1 та IEC 61373, силіконові типи додатково за EN 45545-2 щодо пожежної безпеки, яка визначає рівні небезпеки HL1, HL2 і HL3. Імітаційне вібраційне випробування за IEC 61373 проводилося з прискоренням 4,25 m/s² по 3 осях по 5 годин на кожну, функціональне з прискоренням 0,75 m/s² по 10 хвилин на вісь. Tridelta Meidensha сертифікована за DIN EN ISO 9001 і 14001.
