SEL-T35 / SEL-3373 — моніторинг енергосистеми в часовій області та концентратори PMU

Опис

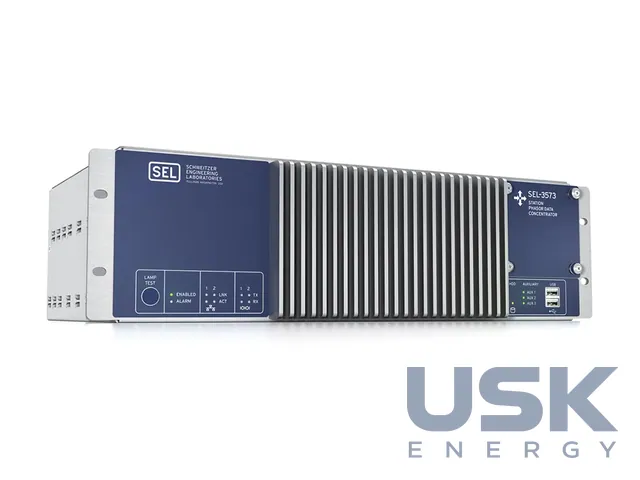

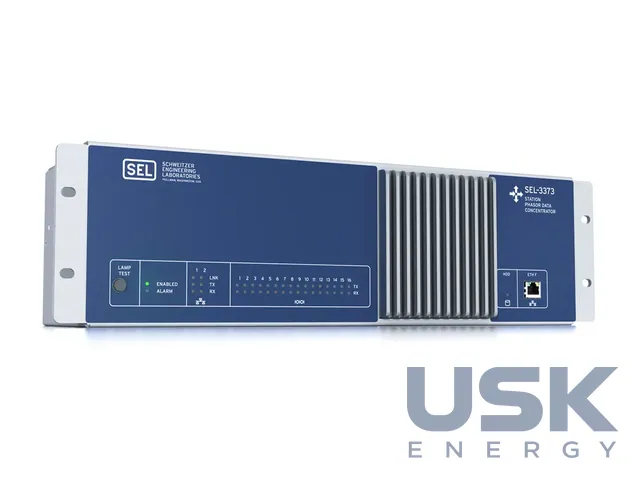

SEL-T35 і концентратори SEL-3373/3573 закривають дві різні частини широкомасштабного моніторингу. SEL-T35 працює в часовій області й передає безперервний потік миттєвих значень, а SEL-3373 і SEL-3573 збирають синхрофазори від PMU підстанцій і передають їх у системи моніторингу та аналізу в реальному часі. Обидві гілки сходяться в програмному комплексі Synchrowave, де дані зберігаються, обробляються та виводяться у звіти.

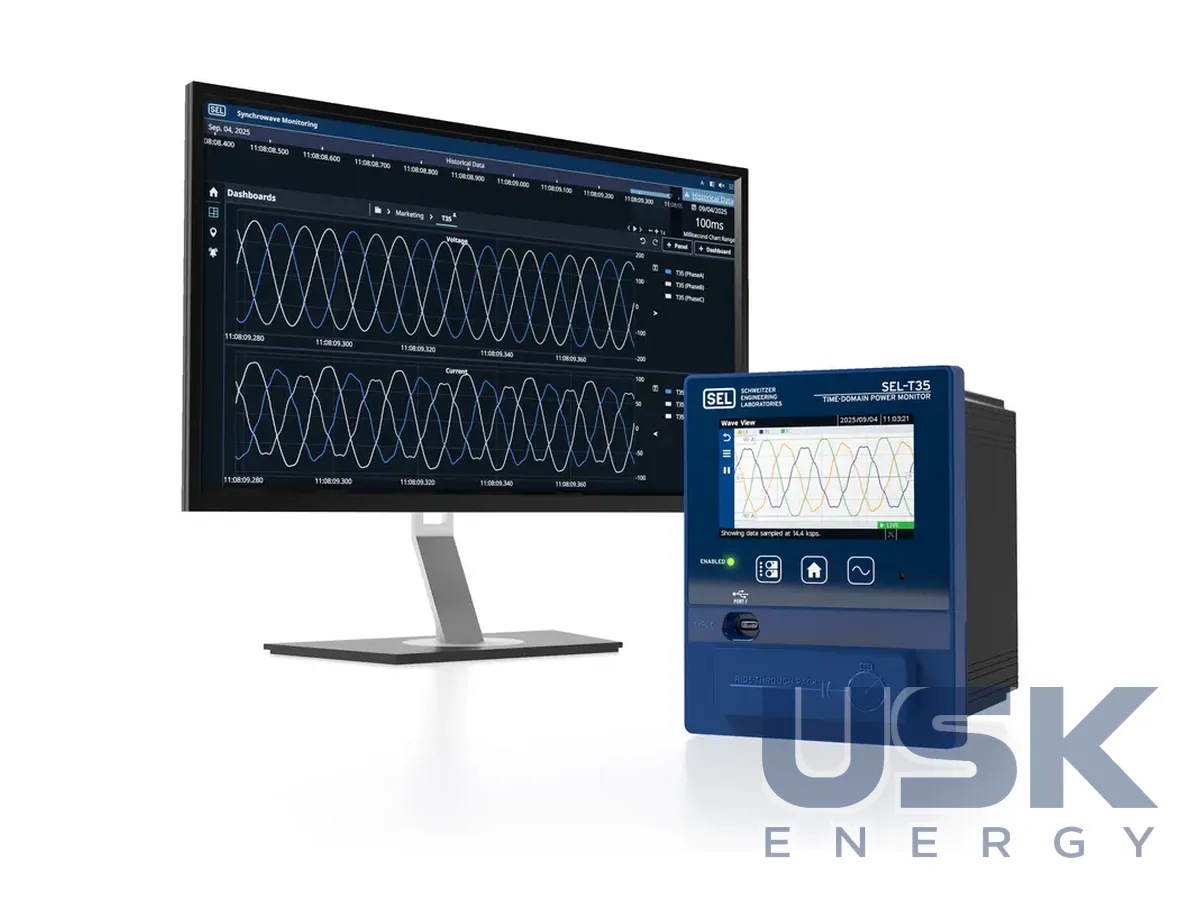

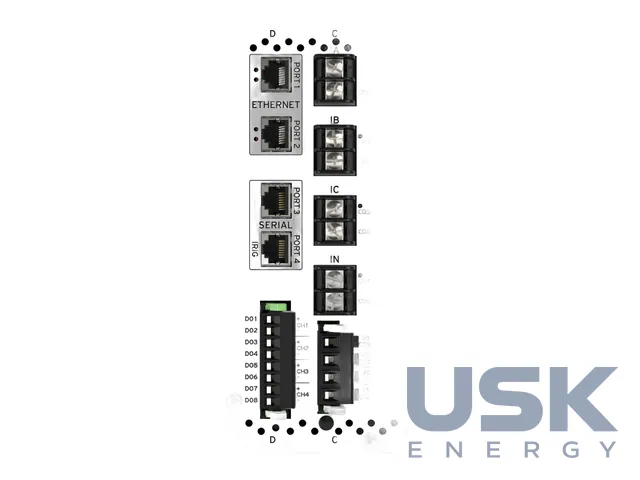

Компактний SEL-T35 приймає до чотирьох входів змінного струму, чотирьох входів змінної напруги та чотирьох входів постійного струму. У потік ідуть 17 аналогових величин і 2 стани дискретних входів. Осцилограми передаються з частотою 1 Мвиб/с і 14,4 квиб/с, до них додаються енергопакети з частотою 1 кГц. Запис іде без заздалегідь заданих пускових умов, тому в архів потрапляють і КЗ, і збурення, і нормальні режими, а глибина архіву без пропусків сягає кількох років. Потік 14,4 квиб/с відповідає критерію Найквіста для відновлення сигналу в частотній області, і зникає потреба в апроксимації векторами та стеженні за частотою. Передача йде у зміненому форматі IEEE C37.118 високошвидкісними мережами в Synchrowave Operations SEL-5702 або Synchrowave Monitoring SEL-5703.

Енергопакети розраховуються щомілісекунди. Вимірювання енергії не залежить від частоти, фазових кутів і спотворень сигналу, тому немає затримки, пов'язаної з відстеженням частоти, і проблем розрахунку на нелінійних сигналах. Додатний пакет відповідає енергії, відданій у навантаження, від'ємний показує енергію, отриману від навантаження, і може вказувати на недовантаження системи. За цими даними в Synchrowave аналізують перехідні процеси та субсинхронні коливання. Логіка виявлення збурень виокремлює перехідні події, коливання та пошкодження, а застосунок віртуального обліку обчислює з потоку діючі значення й основну гармоніку струму та напруги, потужність, частоту і коефіцієнт потужності без окремого лічильника. Осцилографічна програма записує дані 1 Мвиб/с і експортує їх у COMTRADE та CSV.

Така картина потрібна там, де до мережі під'єднуються інверторні джерела та великі динамічні навантаження на кшталт центрів обробки даних. Різкі ступінчасті зміни спричиняють провали напруги, відхилення частоти й коливання потужності, які реєстратори з пуском за уставкою можуть пропустити. Контролер автоматизації SEL RTAC бере потік 14,4 квиб/с і розраховує за ним величини для системного моніторингу та керування, виконує агрегацію даних, швидке керування за амплітудою за пів періоду та енергопакетами 1 мс, а також цифрову реєстрацію аварій.

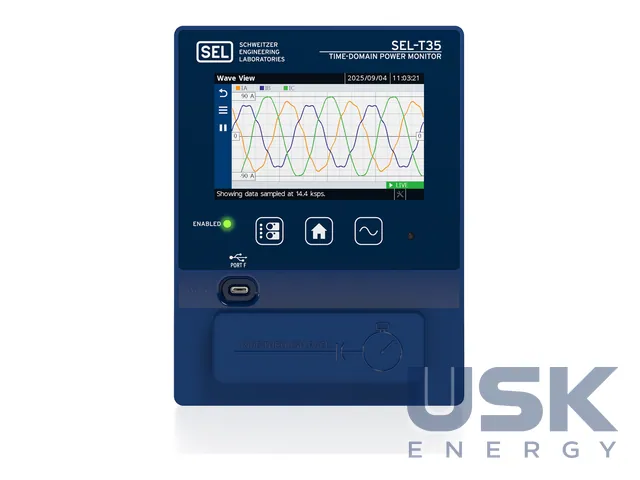

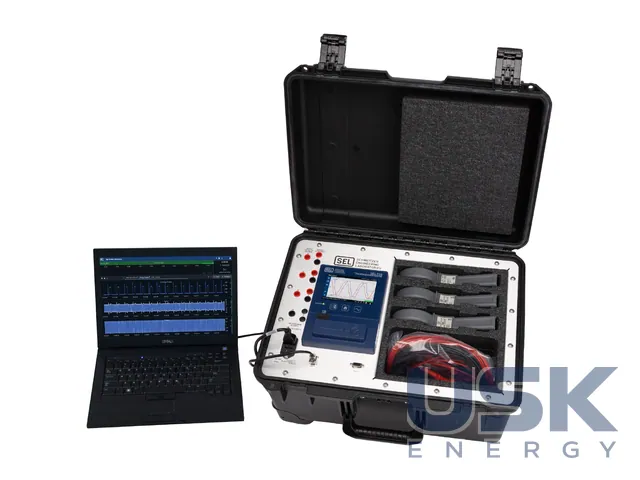

Вбудований буфер живлення тримає SEL-T35 у роботі не менше семи секунд після зникнення оперативної напруги, і коротка перерва живлення не обриває запис події. Є переносне виконання з кольоровим сенсорним екраном 5 дюймів, на якому криві струму й напруги видно в реальному часі, а Synchrowave Monitoring запускається на ноутбуці користувача. Його застосовують для вимірювань якості електроенергії на різних об'єктах.
