SEL-735 — лічильник електроенергії та аналізатор якості

Опис

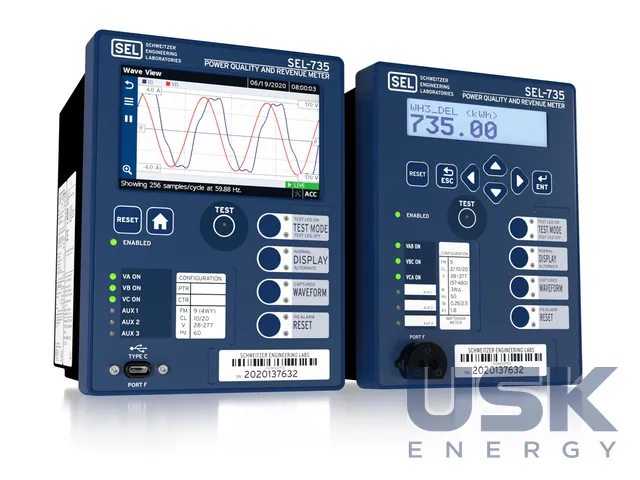

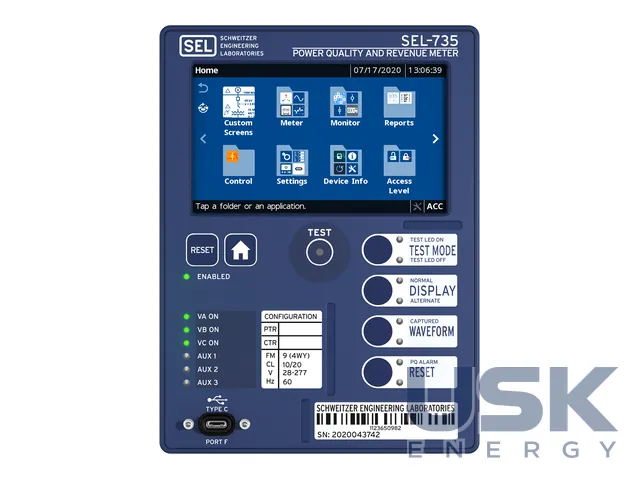

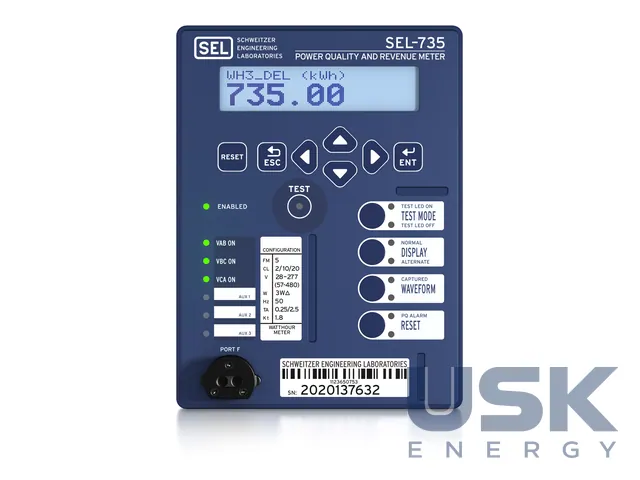

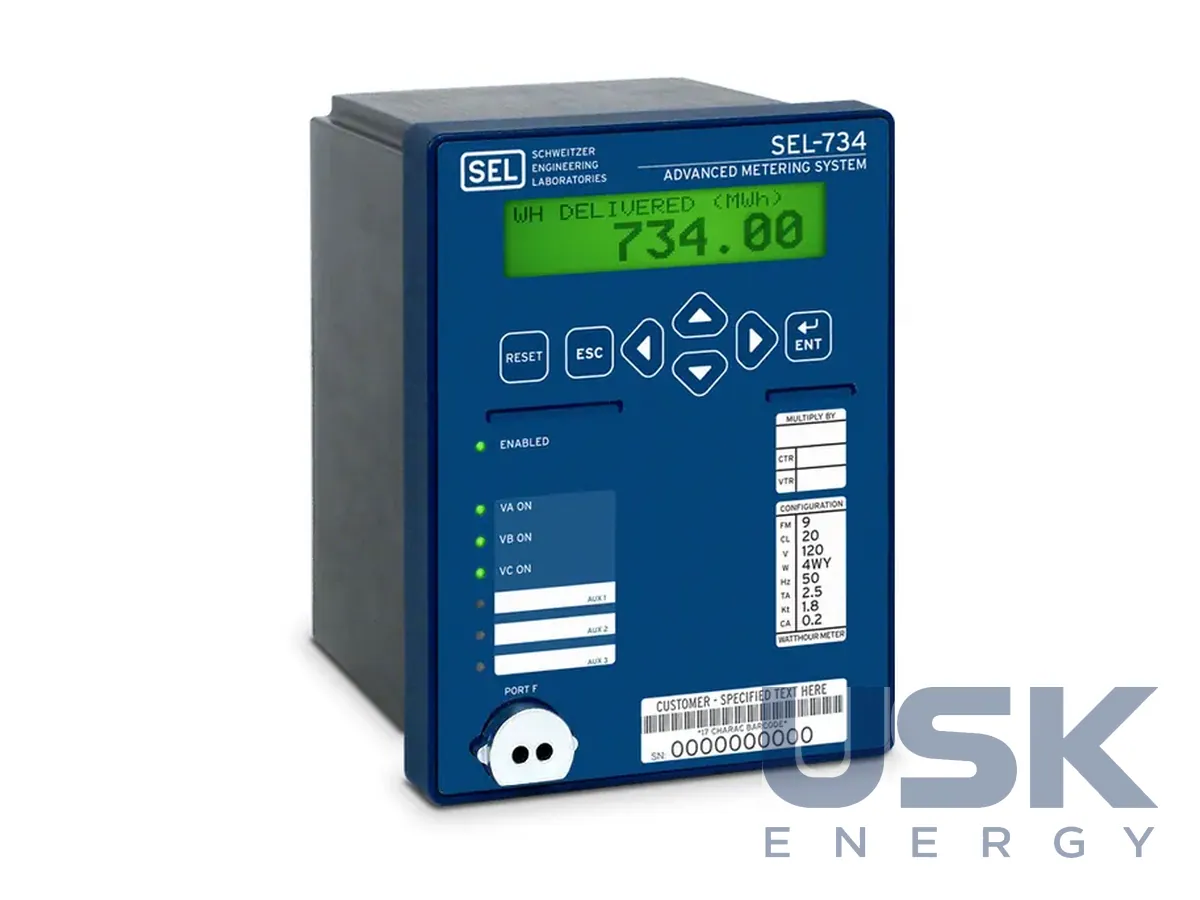

SEL-735 ставлять у точках загального приєднання, на міжсистемних перетоках і в відповідальних споживачів, де один прилад має і рахувати енергію для розрахунків, і показувати, що відбувається з якістю напруги. SEL-735 замінює SEL-734 на вузлах обліку, де потрібні комерційний облік і контроль якості в одному приладі. Сам SEL-734 знято з виробництва.

Облік двонапрямлений, у всіх чотирьох квадрантах. Клас 0,1 S за IEC 62053-22 і 0,1 за ANSI C12.20 витримується в широкому діапазоні струмів і за спотвореної форми кривої, а за даними виробника точність зберігається весь строк служби без перекалібрування на місці. Компенсація похибок вимірювальних трансформаторів працює і за модулем, і за кутом окремо для кожної фази, тож прилад дає високу точність системи навіть із трансформаторами захисного класу. Корекцію застосовують до синхрофазорів або до всіх вимірювальних виходів. Є компенсація втрат у трансформаторі та лінії, а функція прогнозної потужності сигналізує про наближення до заданої межі й може відключити навантаження або запустити генерацію для зрізання піку. У режимі випробувань розрахункові величини заморожуються, і тестові сигнали не потрапляють у комерційні дані.

Якість електроенергії вимірюється за класом A стандарту IEC 61000-4-30. Прилад рахує гармоніки, інтергармоніки, флікер, коефіцієнт потужності, K-фактор і фіксує збурення напруги, а дані придатні для пошуку джерела відхилень у мережі. Виконання відрізняються глибиною аналізу. Базовий варіант має 128 МБ пам'яті, 16 каналів трендів, 16 вибірок за період в осцилограмах, гармоніки до 15-го порядку та 270 зведених подій VSSI. Проміжний варіант дає 256 МБ, 192 канали, 128 вибірок за період і гармоніки до 63-го порядку. Реєстратор профілю навантаження пише одночасно облік і показники якості до 512 аналогових каналів на строк до 20 років, тренди середніх, мінімумів і максимумів можна знімати з кроком від трьох секунд.

Лічильник веде потокову передачу осцилограм для розбору аномалій режиму. На замовлення напруги та струми безперервно оцифровуються з частотою 3 квиб/с і йдуть у Synchrowave Monitoring SEL-5703 для візуалізації та архіву. Синхрофазори виконано за IEEE C37.118.1a-2014, вони придатні для керування в масштабі енергосистеми, перевірки моделей, оцінки запасів стійкості та виявлення острівного режиму.

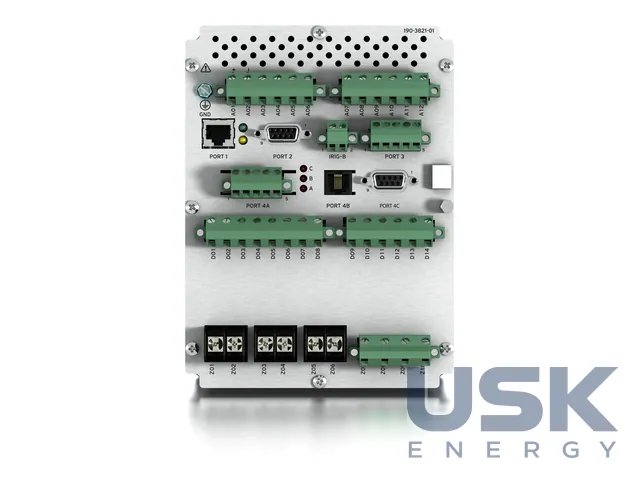

Для зв'язку на основній платі є порти Ethernet RJ45 або оптика, EIA-232, EIA-485 і вхід IRIG-B. Прилад працює з MV-90 від Itron, IEC 61850 GOOSE і MMS, DNP3, Modbus і протоколами SEL та одночасно обмінюється даними з десятьма пристроями. Живлення буває на 12/24 В, 24/48 В або 125/250 В постійного чи змінного струму, корпуси під форми 5, 9 і 36. Існує переносне виконання з пам'яттю 1 ГБ для вимірювань на різних об'єктах. Налаштування виконують у QuickSet SEL-5030 і Architect SEL-5032.
