ZPUE WST «Рекламна тумба» — компактна КТП у круглому бетонному корпусі до 630 кВА
Компактна КТП ZPUE WST «Рекламна тумба» виконана в круглому бетонному корпусі та розрахована на трансформатор до 630 кВА. Напруга СН до 25 кВ, НН до 0,69 кВ. Циліндрична форма зі стилізованим фасадом вписується в історичну забудову, ринки та площі.
- Потужність трансформатора
- до 630 кВА
- Напруга СН / НН
- до 25 кВ / до 0,69 кВ
- Стійкість до внутрішньої дуги
- IAC-AB-20 кА-1 с
- Висота
- 5200 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Підстанцію WST у ZPUE називають «Рекламною тумбою», і на вигляд це справді кругла тумба, які стоять на старих міських площах. Таку форму обрали навмисно. Підстанцію ставлять там, де звичайна прямокутна КТП не вписується в архітектуру, тобто в історичних центрах міст, на ринках і площах, оточених щільною старою забудовою. Вона займає дуже мало місця, а стилізований фасад можна підігнати під навколишні будівлі, тож перехожі сприймають її як елемент міського середовища, а не як технічну споруду.
Корпус складається з чотирьох монолітних залізобетонних виливків круглого перерізу. Знизу розташований фундамент, над ним іде ярус із розподільчими пристроями СН і НН, далі ярус із камерою трансформатора, а згори бетонний дах. Загальна висота над рівнем землі разом із дахом становить 5200 мм. Стіни завтовшки 130 мм мають вогнестійкість REI 120. Вентиляційні ґрати й двері в стандарті виконано зі ступенем захисту IP 23D, на замовлення IP 43, двері бувають суцільними, з жалюзі або вогнестійкими EI 60 чи EI 120.

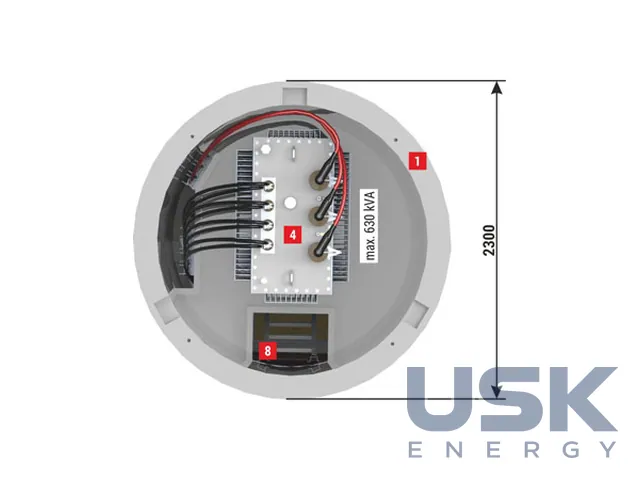

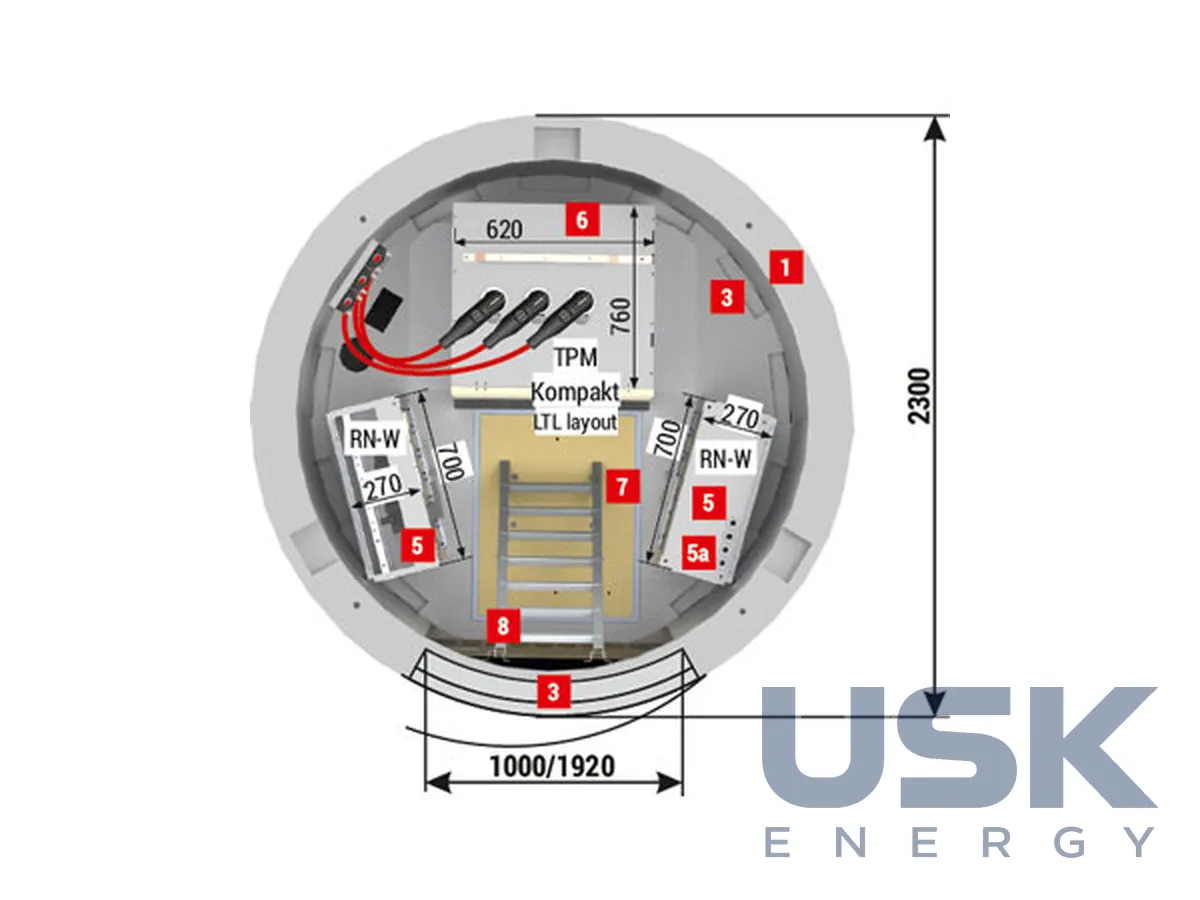

Усередині вміщується масляний трансформатор до 630 кВА з максимальними габаритами 950 × 1400 × 1650 мм. Його опускають у камеру згори до встановлення даху, а для обслуговування передбачено люк і драбину до трансформаторної камери. Розподільчий пристрій СН будується на моноблоці TPM Kompakt за схемою LLTL або TPM C за схемою LTL, на стороні НН стоїть щит RN-W, у якому можна розмістити до 12 відхідних приєднань. Сторона СН працює в мережах до 25 кВ, сторона НН на напрузі до 0,69 кВ. Обидві сторони витримують короткочасний струм до 25 кА (1 с), ударний струм на стороні СН до 63 кА, на стороні НН до 55 кА.
Стійкість підстанції до внутрішньої дуги IAC-AB-20 кА-1 с. Це означає, що в разі дугового замикання всередині корпусу людина, яка стоїть поруч із підстанцією, захищена з усіх доступних боків, і для об'єкта посеред площі з потоком пішоходів це має вирішальне значення. На замовлення в підстанції розміщують шафу AMI, Smart Grid, телеметрії та власних потреб, тоді нею можна керувати й спостерігати за нею дистанційно.

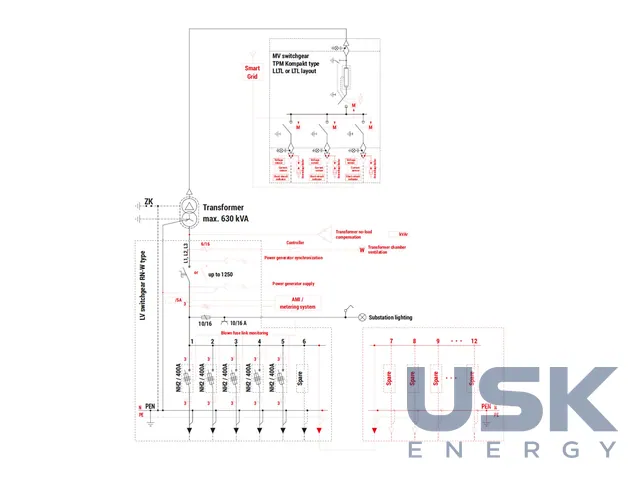

Опційне обладнання на електричній схемі ZPUE позначено червоним. Підбір розподільчих пристроїв та їхнього оснащення описано в окремих розділах каталогу, а встановлення інших типів і конфігурацій щоразу погоджують із заводом. Підстанцію привозять на об'єкт готовими блоками й збирають краном на підготовлену основу. Кабелі СН і НН вводяться через фундамент, тому ззовні видно лише саму тумбу без кабельних лотків і шаф довкола. Ремонт або заміну трансформатора виконують через дах тим самим краном, без розбирання стін і розкриття бруківки навколо.
Технічні характеристики
| Потужність трансформатора | до 630 кВА |
|---|---|
| Напруга СН / НН | до 25 кВ / до 0,69 кВ |
| Стійкість до внутрішньої дуги | IAC-AB-20 кА-1 с |
| Висота | 5200 мм |
| Стіни | 130 мм, REI 120 |
Запит ціни та строку поставки
ZPUE WST «Рекламна тумба» — компактна КТП у круглому бетонному корпусі до 630 кВА, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Якої потужності трансформатор вміщується в КТП WST?
До 630 кВА при напрузі СН до 25 кВ і НН до 0,69 кВ.
Які розміри та вогнестійкість корпусу?
Висота 5200 мм, стіни 130 мм з вогнестійкістю REI 120. Стійкість до внутрішньої дуги IAC-AB-20 кА-1 с.
Де доречна підстанція WST?
В історичній забудові, на ринках і площах, де звичайна прямокутна КТП порушує вигляд місця.
