ZPUE — трансформаторна підстанція з дизель-генераторною установкою до 2000 кВА

Опис

ZPUE проєктує, виготовляє, постачає, монтує та вводить у роботу системи аварійного електропостачання, в яких трансформаторна підстанція і генераторна установка зібрані в одному корпусі. Таку підстанцію ставлять там, де перерва живлення неприпустима або коштує дорого. Це лікарні, центри обробки даних, водоканали й насосні станції, промислові лінії з безперервним процесом, об'єкти зв'язку та споруди цивільного захисту. Поки є мережа, навантаження живиться через трансформатор. У разі зникнення мережевої напруги АВР запускає генератор і переводить споживачів на нього, а після відновлення мережі повертає схему у вихідний стан. Усе обладнання, від вводової комірки СН до щита генератора, приходить на об'єкт змонтованим і перевіреним на заводі, тому на майданчику лишається підключити кабелі та заправити паливо.

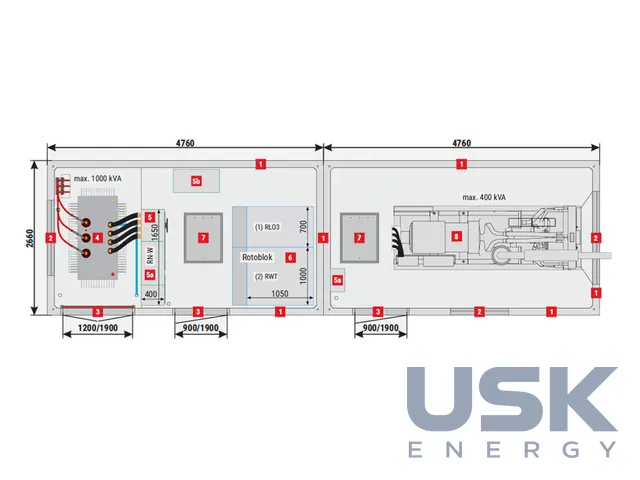

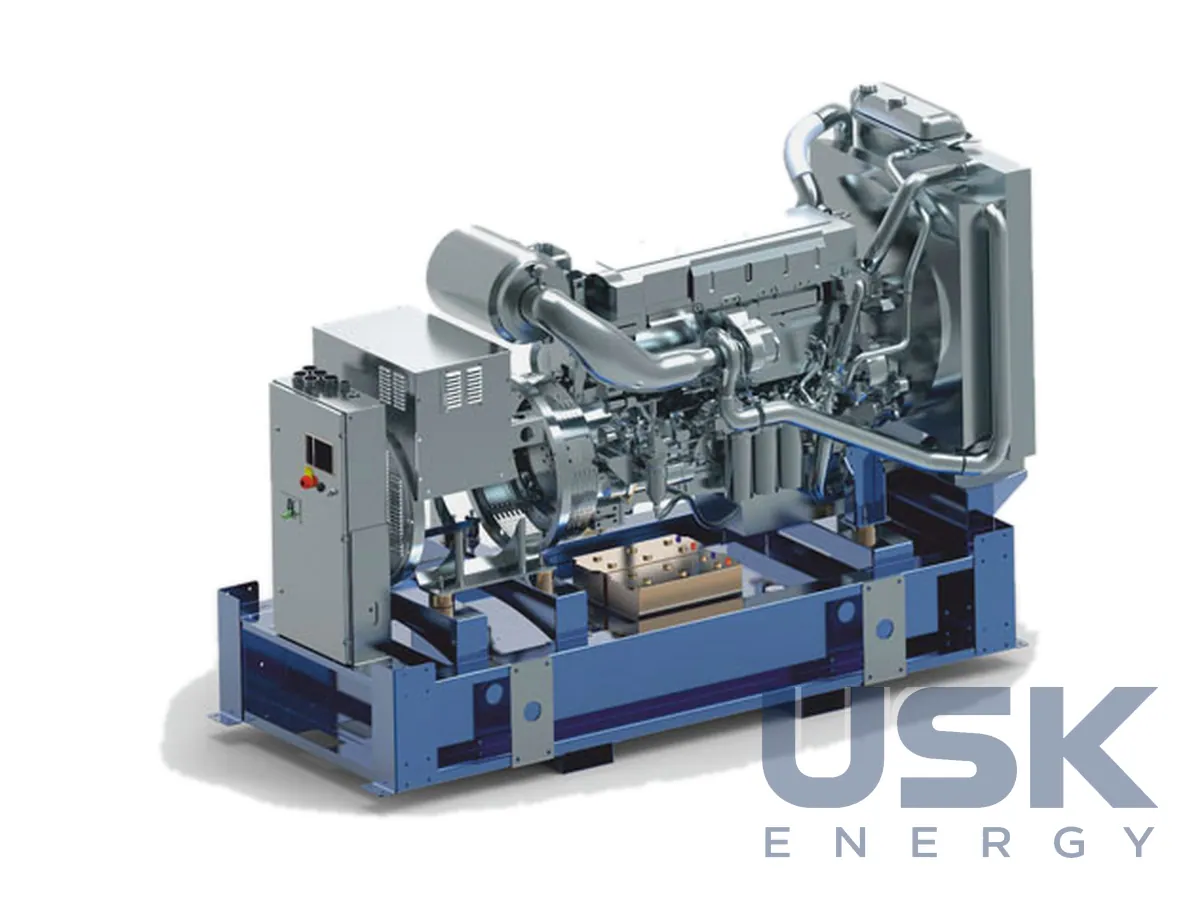

Корпус ZPUE робить сама, бетонний або металевий. Генераторні установки беруть у великих світових виробників, у виконаних проєктах їхня потужність сягала 2000 кВА. Відкритий агрегат встановлюють у спеціальному бетонному контейнері, де поруч розміщується повний комплект розподільчих пристроїв СН і НН, трансформатори та система АВР. Підстанцію пристосовують до роботи всередині приміщень або просто неба, залежно від призначення об'єкта.

Стіни корпусу стандартно мають товщину 120 мм, на замовлення 90 мм. Глухі стіни виконано з класом вогнестійкості REI 120, тобто вони зберігають несучу здатність, цілісність і теплоізоляцію протягом 120 хвилин. Вентиляційні ґрати й двері в стандарті мають ступінь захисту IP 23D, на замовлення IP 43. У жалюзі вогнестійких стін можна поставити протипожежні клапани, наприклад EI 60 або EIS 120, двері теж бувають вогнестійкими, EI 60 або EI 120. Для генераторної камери це особливо важливо, адже в ній є паливо і гарячий двигун. В окремій шафі розміщують апаратуру AMI, Smart Grid, телеметрії та власних потреб.

Збірний залізобетонний корпус дає змогу виділити приміщення під додаткові паливні баки. З ними генератор працює безперервно до 24 год, а вимоги пожежної безпеки та обмеження щодо шуму при цьому дотримуються. Час автономної роботи й об'єм баків визначають під час проєктування, виходячи з того, скільки об'єкт має протриматися без мережі.

У стандартному виконанні підстанцію розраховано на помірний клімат, це діапазон температур від −25 до +40 °C і висота встановлення до 1000 м над рівнем моря. Для інших кліматичних зон ZPUE виготовляє підстанції за окремим погодженням. Кожне замовлення виконують за вимогами конкретного замовника, тому потужність генератора підбирають під реальне аварійне навантаження з урахуванням пускових струмів двигунів і характеру споживачів. Неправильно вибраний агрегат або не витягне пуск, або довго працюватиме з малим завантаженням. Для типових завдань у ZPUE є й інші контейнерні підстанції, з внутрішнім коридором або із зовнішнім обслуговуванням.
