ZPUE PST-b 20/630 — підземна трансформаторна підстанція до 630 кВА

Опис

PST-b 20/630 потрібна там, де звичайну наземну підстанцію поставити неможливо. Заважає архітектура, охоронна зона історичної забудови або банальна нестача місця на тротуарі. ZPUE переносить підстанцію під землю. Корпус виконано як герметичний монолітний бетонний контейнер, який закопують нижче рівня землі під тротуаром, площею, пішохідною зоною чи газоном. На поверхні лишаються тільки люк, вентиляційні ґрати та вхід, а все обладнання розташоване внизу. Для містян підстанція майже непомітна, її не треба огороджувати, вона не займає паркувальних місць і не псує фасадів, а над нею можна класти плитку чи розбивати клумби.

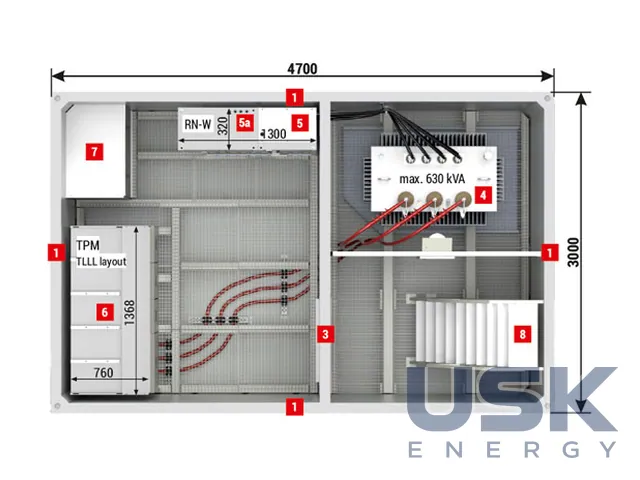

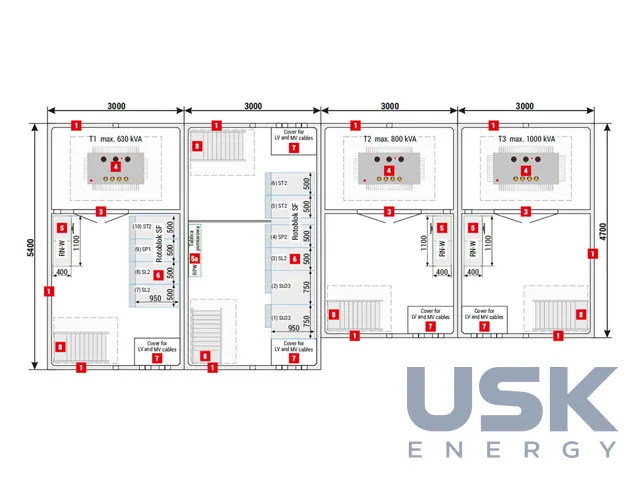

Усередині розміщуються розподільчі пристрої СН і НН та силовий трансформатор. На стороні СН застосовують моноблоки TPM або Rotoblok SF (ширина Rotoblok SF 500 мм), на стороні НН щит RN-W зі струмом до 1250 А. Розподільчі пристрої є самостійними елементами підстанції й підбираються за розділами каталогу, присвяченими кожному апарату. Сторона СН працює за напруги до 25 кВ зі струмом термічної стійкості до 20 кА (1 с) і ударним струмом до 50 кА. Сторона НН розрахована на напругу до 0,69 кВ, струм стійкості до 25 кА (1 с) і ударний до 52,5 кА. Трансформатор потужністю до 630 кВА з максимальними габаритами 950 × 1750 × 1850 мм опускають у камеру згори до встановлення даху, для доступу до нього передбачено люк і драбину.

Підземне розміщення потребує продуманого захисту від води. Між двома рівнями підлоги зроблено приямок, який збирає дощову воду, що потрапила через вентиляційні отвори, тож обладнання продовжує працювати навіть за такого підтоплення. Кабелі вводяться через водонепроникні проходи, а сам бетонний корпус герметичний, саме це дає довгий термін служби під землею. Стіни стандартно мають товщину 120 мм, на замовлення 90 мм. Вентиляційні жалюзі та двері виконано зі ступенем захисту IP 23D, на замовлення IP 43, двері можна зробити вогнестійкими, EI 60 або EI 120. Стійкість до внутрішньої дуги IAC-AB-16 кА-1 с.

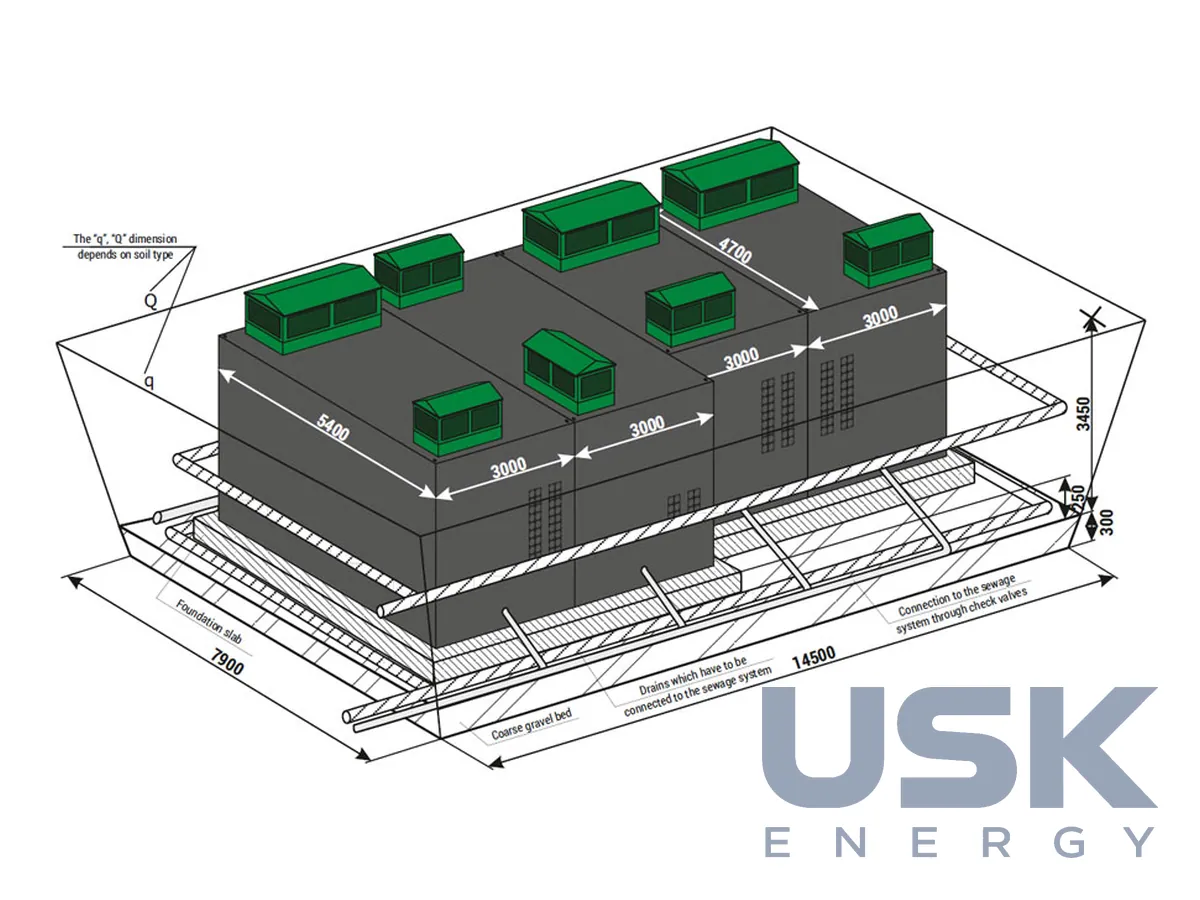

Зовнішня висота основного корпусу 2800 мм, внутрішня 2050 мм, маса підстанції 25 000 кг. Велика маса й монолітна конструкція означають, що котлован, основу та під'їзд крана треба планувати заздалегідь. Підстанцію привозять зібраною й опускають у підготовлений котлован, після чого підключають кабелі та засипають ґрунт. У корпусі можна розмістити шафу AMI, Smart Grid, телеметрії та власних потреб, якщо підстанцію включають до системи дистанційного контролю.

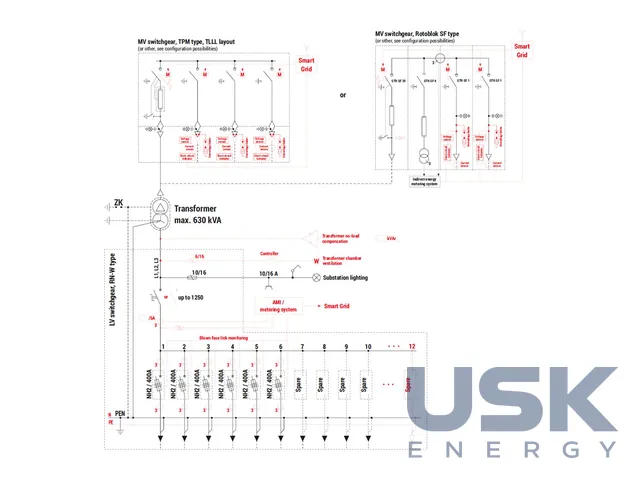

Опційне обладнання на електричній схемі ZPUE позначено червоним, а інші типи й конфігурації розподільчих пристроїв щоразу погоджують із заводом. Поряд із типовим виконанням, ZPUE виконує й індивідуальні проєкти, у каталозі показано приклад такого компонування.
