ZPUE Mzb2 / Minibox — КТП у бетонному корпусі із зовнішнім обслуговуванням 400–1000 кВА
Бетонні КТП ZPUE Mzb2 і Minibox із зовнішнім обслуговуванням розраховані на трансформатор 400, 630 або 1000 кВА, середню напругу до 25 кВ і сторону НН до 0,69 кВ. До серії входять моделі Mzb2 20/400, 20/630, 20/630(1000), виконання «b», варіант 3×1,65 м і Minibox розміром 2,54×1,98 м. Випускаються одно- та двотрансформаторні варіанти.
- Потужність трансформатора
- 400, 630, 1000 кВА; одно- та двотрансформаторні варіанти
- Напруга СН / НН
- до 25 кВ / до 0,69 кВ
- Струм РП СН / НН
- 630 А / до 1250 А
- Струм термічної стійкості
- до 25 кА (1 с)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Mzb2 і Minibox належать до бетонних трансформаторних підстанцій ZPUE із зовнішнім обслуговуванням. Усередині немає коридору, усі розподільчі пристрої та трансформатор доступні ззовні через двері своїх відсіків, тому корпус виходить невеликим, а персоналу не треба заходити всередину. Такі підстанції ставлять у міських кварталах, котеджних селищах, біля торговельних і виробничих об'єктів, на сільських лініях, тобто всюди, де потрібна типова КТП середньої потужності для мережі 20 кВ на невеликій ділянці.

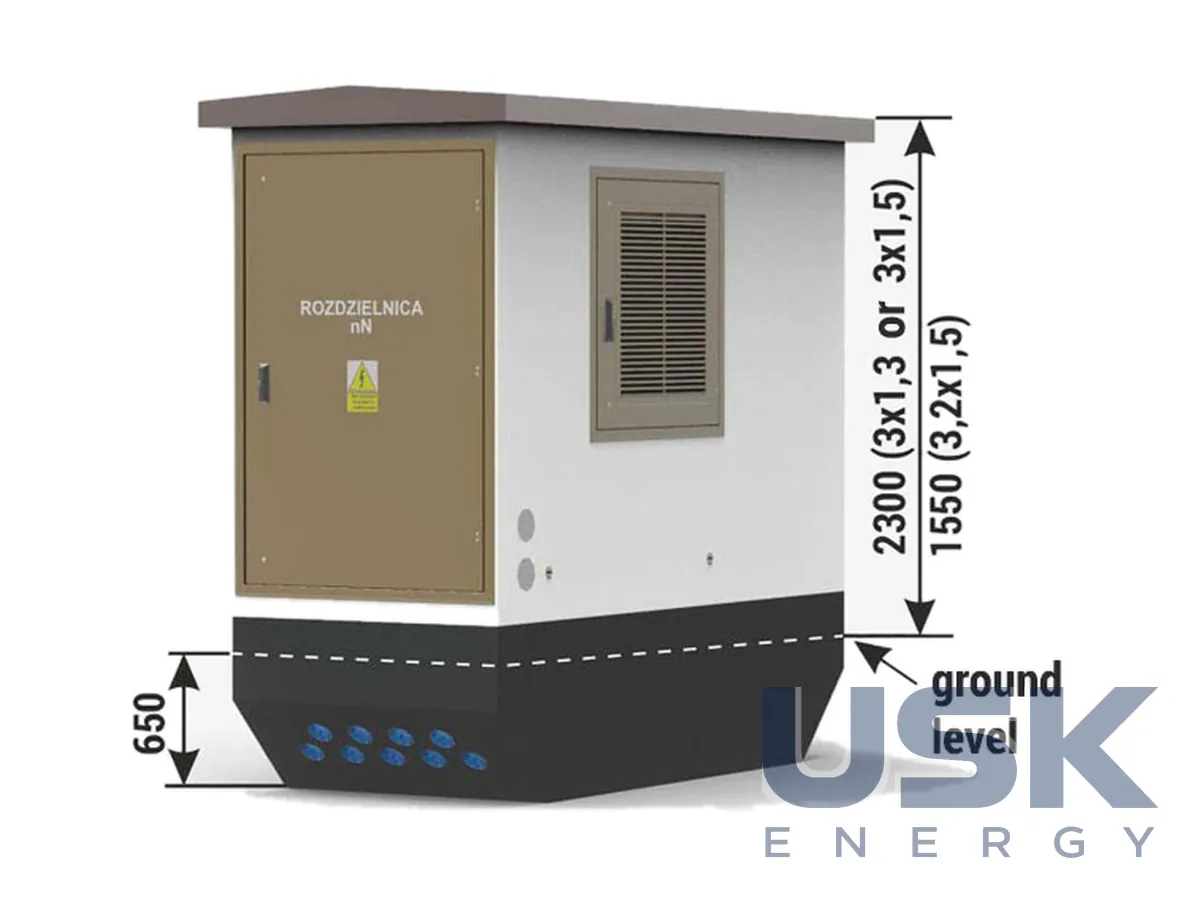

Серія охоплює кілька варіантів корпусу й потужності. Є моделі Mzb2 20/400, 20/630 і 20/630(1000), виконання «b», варіант 3×1,65 м і Minibox розміром 2,54×1,98 м, а також двотрансформаторні версії. На сайті ZPUE для Mzb2 наведено корпуси 3x1,3, 3x1,5 і 3,2x1,5 м. Висота основного корпусу стандартно 2850 мм для розмірів 3x1,3 і 3x1,5 та 2200 мм для 3,2x1,5. Маса основного модуля залежно від виконання 6000–8500 кг, її враховують під час вибору крана та під'їзду до місця встановлення.

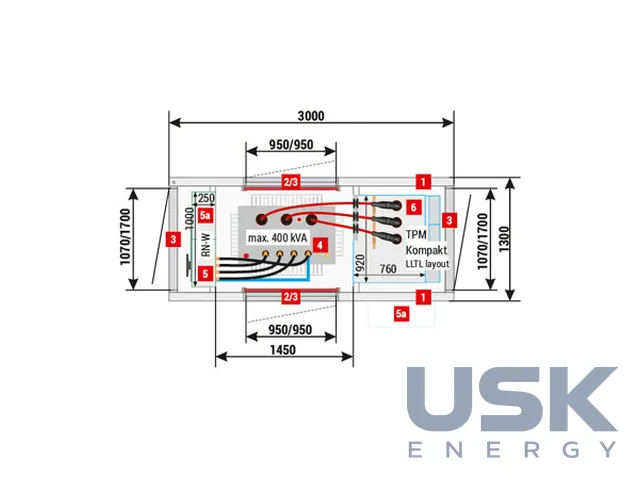

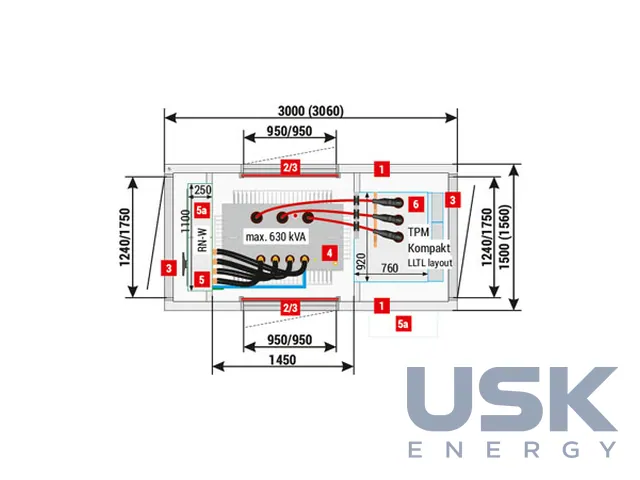

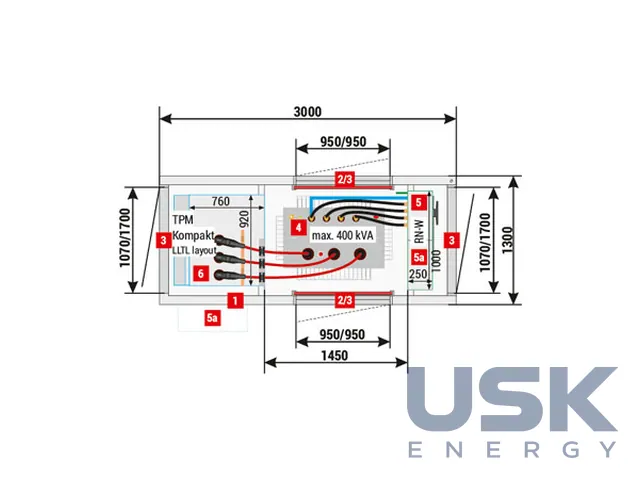

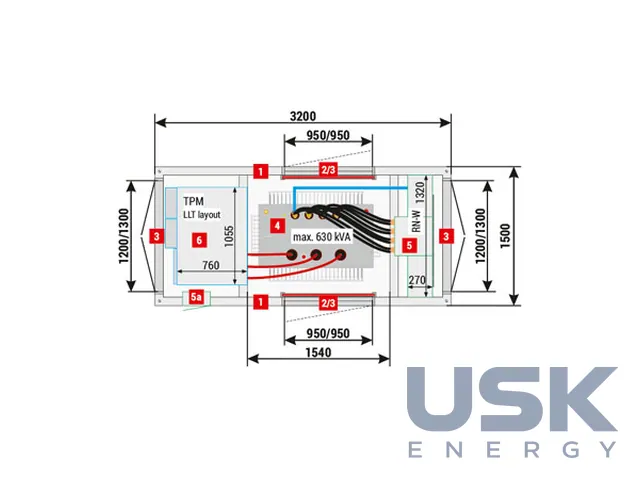

Усередині ставлять трансформатор до 400 кВА з габаритами до 900 × 1350 × 1700 мм у корпусі завширшки 1300 мм або до 630 кВА з габаритами 980 × 1400 × 1750 мм, а у виконанні 20/630(1000) до 1000 кВА. Трансформатор опускають згори до встановлення даху. Клас оболонки за нагрівом трансформатора сягає 10 залежно від конфігурації. На стороні СН застосовують моноблок TPM на три поля за схемами LLT або LLW для корпусів 3x1,5 і 3,2x1,5 або TPM Kompakt на чотири поля за схемою LLTL. На стороні НН ставлять щит RN-W.
Сторона СН розрахована на напругу до 25 кВ і струм РП 630 А, сторона НН на напругу до 0,69 кВ і струм до 1250 А. Короткочасний струм на обох сторонах до 25 кА (1 с), ударний на стороні СН до 63 кА, на стороні НН до 55 кА. Стійкість до внутрішньої дуги відповідає класу IAC-AB-16…20 кА-1 с залежно від виконання. Вентиляційні жалюзі та двері мають ступінь захисту IP 23D, на замовлення IP 43, двері бувають суцільними або з вентиляційними жалюзі.

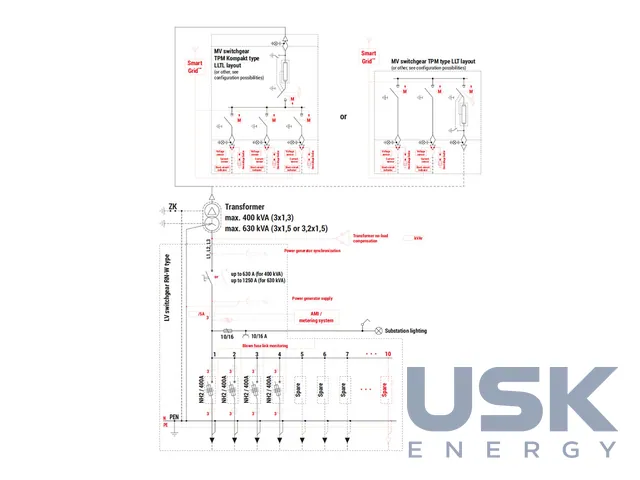

Для інтеграції в Smart Grid підстанцію доповнюють шафою AMI, Smart Grid, телеметрії та власних потреб, у частині виконань шафа Smart Grid кріпиться ззовні корпусу. Опційне обладнання на електричній схемі позначено червоним. Підбір розподільчих пристроїв описано в окремих розділах каталогу ZPUE, а інші типи й схеми комірок щоразу погоджують із заводом. Підстанцію привозять зібраною, ставлять на підготовлену основу й підключають кабелі, тож роботи на об'єкті займають небагато часу.
Технічні характеристики
| Потужність трансформатора | 400, 630, 1000 кВА; одно- та двотрансформаторні варіанти |
|---|---|
| Напруга СН / НН | до 25 кВ / до 0,69 кВ |
| Струм РП СН / НН | 630 А / до 1250 А |
| Струм термічної стійкості | до 25 кА (1 с) |
| Стійкість до внутрішньої дуги | IAC-AB-16…20 кА-1 с |
| Маса основного модуля | 6000–8500 кг |
| Ступінь захисту | IP 23D (опція IP 43) |
Запит ціни та строку поставки
ZPUE Mzb2 / Minibox — КТП у бетонному корпусі із зовнішнім обслуговуванням 400–1000 кВА, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Якої потужності трансформатор встановлюється в Mzb2?
Трансформатор 400, 630 або 1000 кВА. Є одно- та двотрансформаторні виконання.
Які напруги та струми у РП підстанції?
Сторона СН до 25 кВ зі струмом РП 630 А, сторона НН до 0,69 кВ зі струмом до 1250 А. Струм термічної стійкості до 25 кА протягом 1 с.
Яка маса та ступінь захисту основного модуля?
Основний модуль важить 6000–8500 кг. Ступінь захисту IP 23D, на замовлення IP 43.
