Ormazabal — збірні розподільчі пункти (без трансформатора)
Збірні розподільчі та комутаційні пункти середньої напруги Ormazabal у компактній оболонці, без трансформатора. Усередині КРУ середньої напруги. Застосовуються для секціонування та підключення кабельних ліній.
- Встановлення
- наземне
- Оболонка
- збірний залізобетон або метал, обслуговування ззовні
- Комплектація
- КРУ середньої напруги
- Виконання
- зокрема тумбовий розподільчий пункт cms.m-pedestal
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Розподільчий пункт без трансформатора потрібен у тих вузлах кабельної мережі СН, де лінію треба розгалузити, секціонувати або перемкнути на інше джерело, а знижувати напругу на місці не потрібно. Усередині оболонки стоїть тільки КРУ середньої напруги з кабельними приєднаннями. Такі пункти ставлять у мережах загального користування, на розподільчих пунктах підстанцій, у великих кінцевих споживачів і на об’єктах відновлюваної енергетики, де кілька ліній від генераторів збираються в одну.

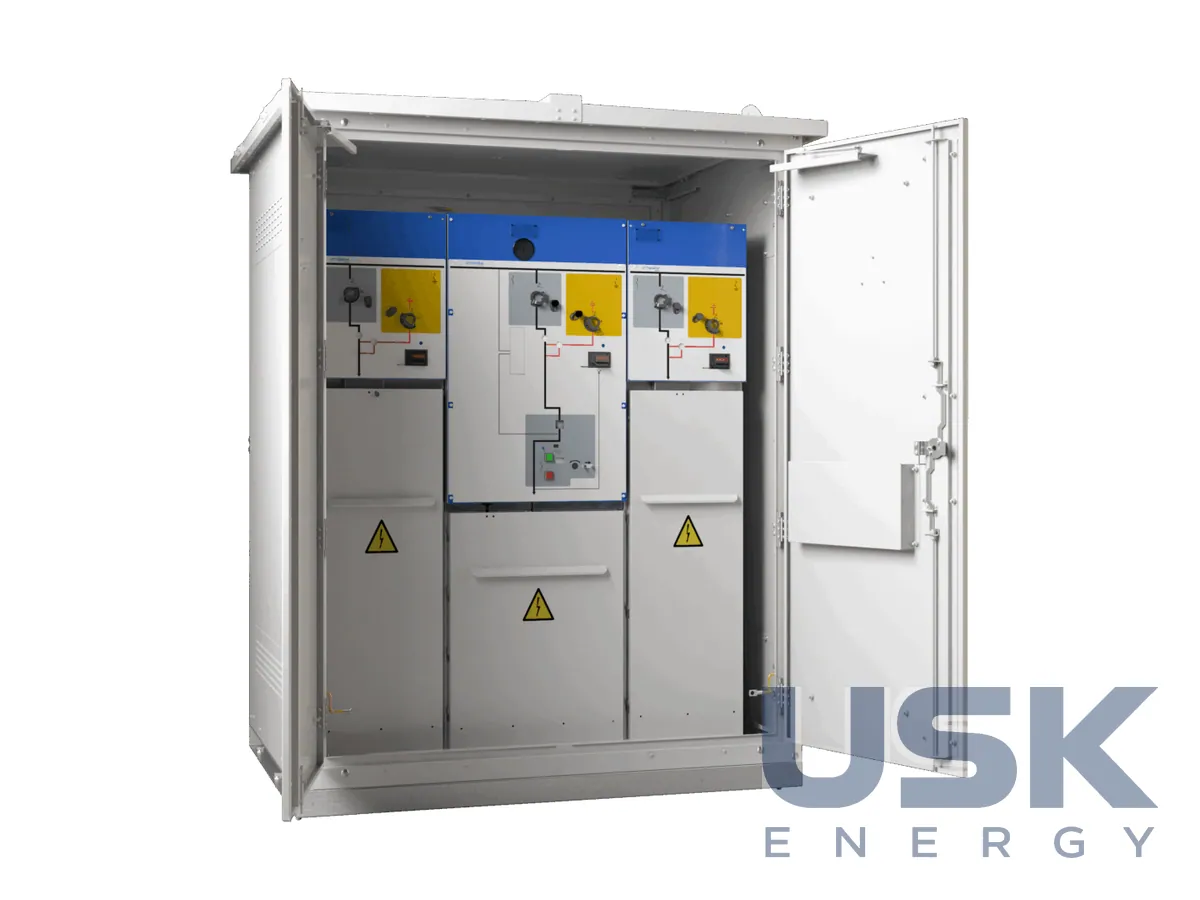

Оболонка виготовляється зі збірного залізобетону або металу, встановлення наземне, обслуговування ведуть ззовні. У бетонному виконанні всередині розміщуються комірки СН, елементи захисту й обліку для автоматизації та телекерування, а також кабельні вводи. Металевий корпус випускається з нержавної або вуглецевої сталі, для моделей cms.m-23 і cms.m-24 зазначено сталь ANSI304. За каталогом CA-608 до сімейства входять варіанти cms.m-3f, cms.m-4f, cms.m-23 і cms.m-24 з різними габаритами й масами.
Окремо стоїть тумбовий розподільчий пункт cms.m-pedestal. Він належить до сімейства cms.m для наземного встановлення в підземних кабельних мережах, обслуговування ззовні, без входу всередину. Металева шафа керується з одного боку й має знімну кришку. Є дві версії з різними розмірами. Перша розрахована на мережі 15,5 кВ/27 кВ, друга на напругу до 38 кВ, частота 60 Гц, номінальний струм електрообладнання СН в обох випадках 600 А. Усередині передбачено відсік кабелів, шафу керування та панель оперування. Шафу керування можна розмістити спереду або в лівому чи правому відсіку.
Комплектацію підбирають із портфеля КРУ середньої напруги Ormazabal на напругу до 40,5 кВ. За потреби в пункт ставлять щит НН із кількістю відхідних ліній до 8, розширюваний і автоматизований, наприклад для власних потреб або живлення сусідніх споживачів. Опційно встановлюються пристрої захисту, обліку й керування Ormazabal з функціями телекерування, телевимірювання, інтегрованого контролю та віддаленого керування. У мережі з такою автоматикою пошук пошкодженої ділянки й перемикання на резерв виконуються з диспетчерського пункту без виїзду бригади.
Пункти відповідають IEC і вимогам енергокомпаній, якість виготовлення підтверджено системою менеджменту ISO 9001. Пункт приходить на об’єкт у зібраному вигляді. Для перевезення виробник рекомендує зчленовану вантажівку з висотою платформи менше 1000 мм, порядок такелажу та встановлення треба погодити з Ormazabal. Габарити й маси залежать від конфігурації СН та опцій, тому наводяться в каталозі як орієнтовні й уточнюються під час замовлення. Супровід пропонується протягом усього строку служби, від попереднього проєктування до виведення з експлуатації. Під час проєктування варто заздалегідь визначити, скільки лінійних комірок знадобиться через кілька років. Додати комірку в оболонку, що вже стоїть, вдається не завжди, тому резерв за приєднаннями закладають одразу.
Технічні характеристики
| Встановлення | наземне |
|---|---|
| Оболонка | збірний залізобетон або метал, обслуговування ззовні |
| Комплектація | КРУ середньої напруги |
| Виконання | зокрема тумбовий розподільчий пункт cms.m-pedestal |
| Стандарти | IEC, вимоги енергокомпаній |
Запит ціни та строку поставки
Ormazabal — збірні розподільчі пункти (без трансформатора), Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для чого потрібен розподільчий пункт без трансформатора?
Для секціонування та підключення кабельних ліній середньої напруги.
Яке обладнання встановлено всередині?
КРУ середньої напруги в оболонці зі збірного залізобетону або металу.
Чи є компактне тумбове виконання?
Так, тумбовий розподільчий пункт cms.m-pedestal.
