Ormazabal — збірні трансформаторні підстанції в бетонній моноблочній оболонці

Опис

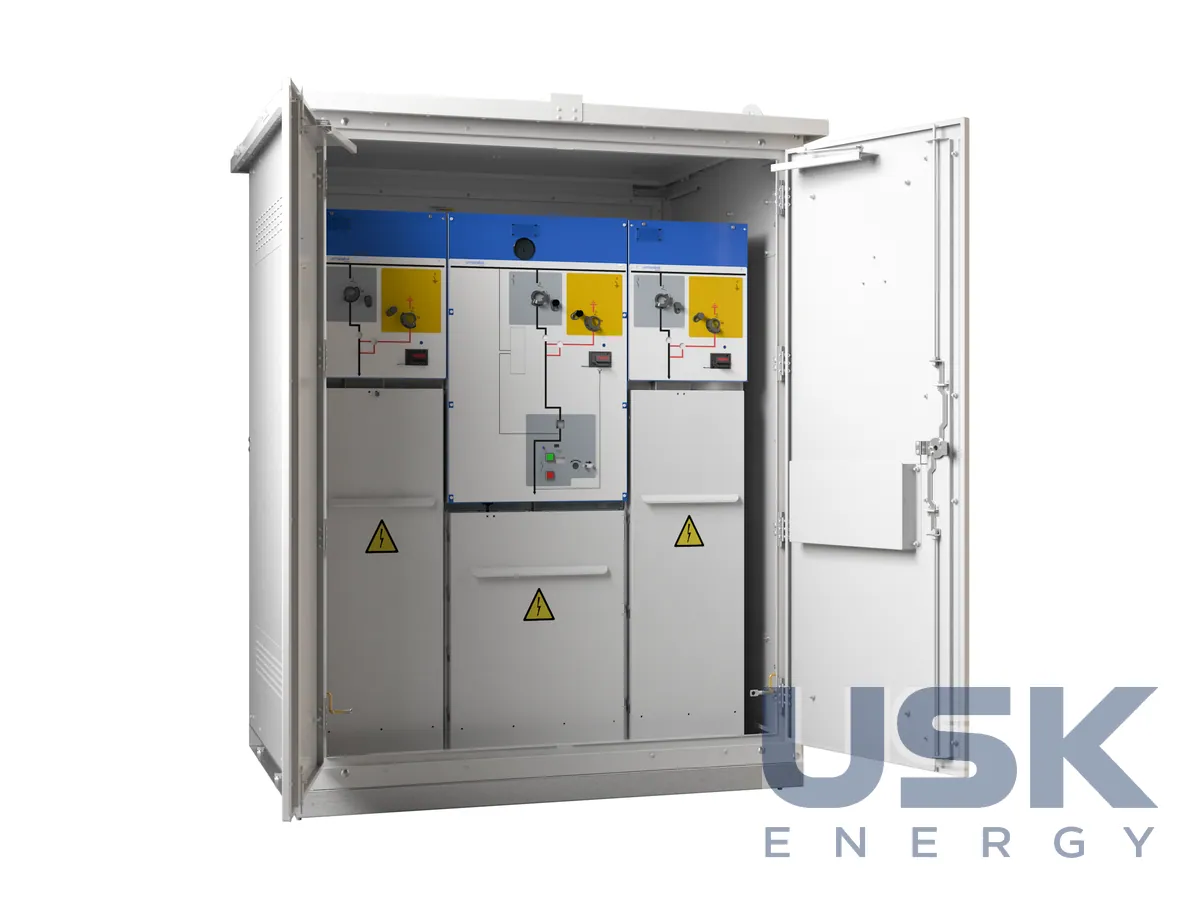

Збірні трансформаторні підстанції Ormazabal у бетонній оболонці розраховані на розподільчі мережі середньої та низької напруги в містах, селищах і на промислових майданчиках. Оболонка виконана як моноблок, обслуговування ведуть зсередини (walk-in), тож персонал працює з обладнанням у закритому приміщенні, захищеному від опадів. Підстанцію збирають і комплектують на заводі, на об'єкт її привозять готовою до приєднання, і на місці залишається підготувати основу, встановити моноблок краном і завести кабелі. Виробник випускає такі підстанції для наземного та підземного встановлення, у різних розмірах і компонуваннях під вимоги проєкту.

Усередині розміщують трансформатор, КРУ середньої напруги та щит НН. За каталогом Ormazabal розподільчу установку середньої напруги обирають із власної номенклатури компанії на напругу до 40,5 кВ, а розподільчі трансформатори з повним заповненням рідким діелектриком теж розраховані на класи до 40,5 кВ. Для різних типів оболонок каталог вказує одиничну потужність трансформатора до 1250 кВА або до 1000 кВА. Є виконання з одним трансформатором до 1000 кВА і щитом НН із кількістю відхідних ліній до 8, а також із двома трансформаторами до 1000 кВА і двома щитами НН. Додатково встановлюють блоки захисту, обліку та керування Ormazabal для телекерування, телевимірювань, інтегрованого керування та дистанційного обслуговування.

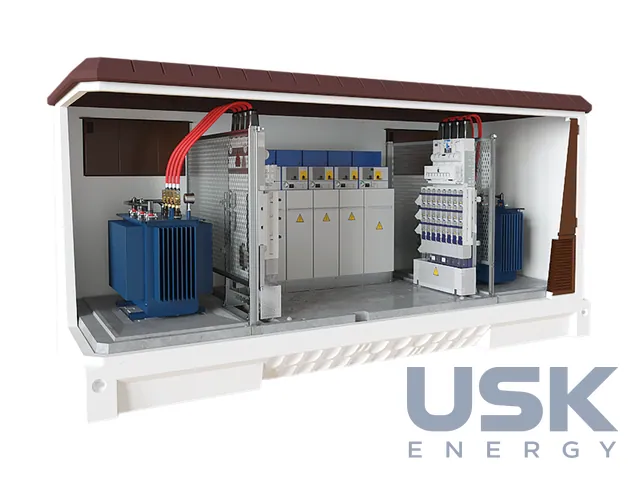

Компонування моноблока включає збірний залізобетонний корпус, вентиляційні ґратки для природного охолодження трансформатора та кабельні вводи. У підземних виконаннях корпус поєднується зі збірним бетонним приямком, який заглиблюють у ґрунт. Глибина котловану за каталогом залежить від несної здатності ґрунту і для різних типів становить від 560 до 600 мм або від 600 до 1000 мм. Для зовнішніх розмірів з урахуванням даху до габаритів корпусу додають 170 мм або 140 мм, залежно від типу. Для однієї із серій каталог дає видиму висоту 3330 мм, корисну висоту всередині 2980 мм і масу порожньої оболонки без обладнання від 31000 до 49100 кг залежно від розміру. Як приклад наведено схему конфігурації pfu-48/27 з одним трансформатором.

Підстанції розраховані на нормальні умови зовнішньої експлуатації за стандартом IEC 62271-1. Виконання відповідає IEC, вимогам енергокомпаній і місцевим нормам. Ormazabal працює з великими мережевими компаніями в різних країнах і зазначає, що конкретні характеристики та доступність комплектувальних підтверджуються під час замовлення. Дані каталогу мають орієнтовний характер.

Виробник супроводжує підстанцію впродовж усього життєвого циклу, починаючи з попереднього проєктування та адаптації під замовника і закінчуючи виведенням з експлуатації. Для підбору вказують спосіб встановлення, потужність і кількість трансформаторів, схему мережі середньої напруги та кількість комірок КРУ, кількість ліній НН, вимоги до телемеханіки та обліку, а також несну здатність ґрунту на майданчику.
