Ormazabal — металева самонесуча підстанція (без контейнера)
Підстанція «під ключ» Ormazabal у металевій оболонці власної розробки, альтернатива морським контейнерам. Усередині КРУ cpg.0 до 36 кВ / 1250 А / 31,5 кА і трансформатор власних потреб transforma.organic 250 кВА. Реалізована для i-DE (група Iberdrola).
- Оболонка
- металева, з власною системою підйому
- КРУ
- cpg.0 до 36 кВ / 1250 А / 31,5 кА
- Власні потреби
- трансформатор transforma.organic 250 кВА з біорозкладним діелектриком
- Комплектація
- блоки РЗА, система керування підстанцією (SCS)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

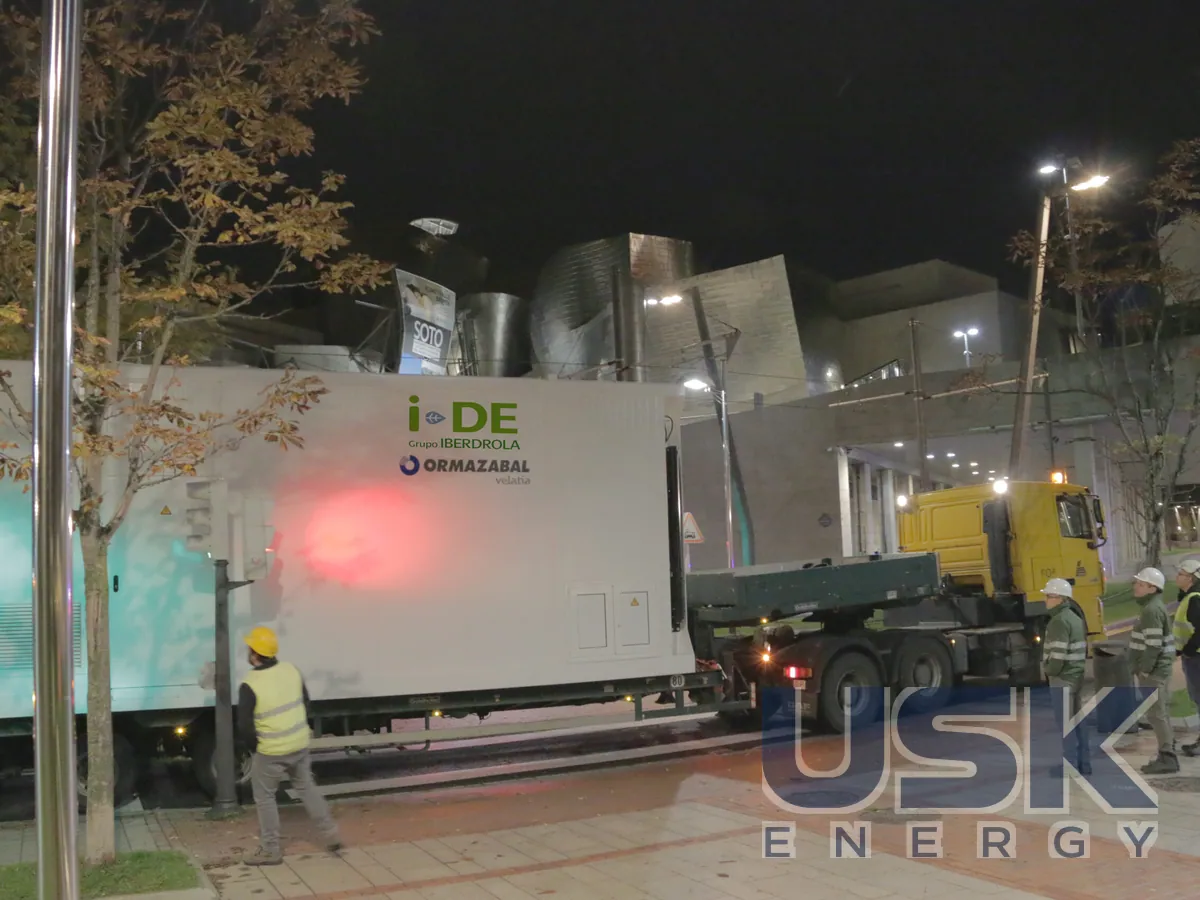

Металева самонесна підстанція Ormazabal виникла як відповідь на запит мережевої компанії, якій була потрібна підстанція «під ключ» без морського контейнера. Реалізовано її для i-DE (група Iberdrola), проєкт виконано у 2019 році в Більбао. Ormazabal має великий досвід складання підстанцій у форматі морських контейнерів, але тут інженери розробили власну металеву оболонку, яку можна перевозити дорогами без спеціальних вимог і встановлювати як на тимчасових, так і на постійних майданчиках.

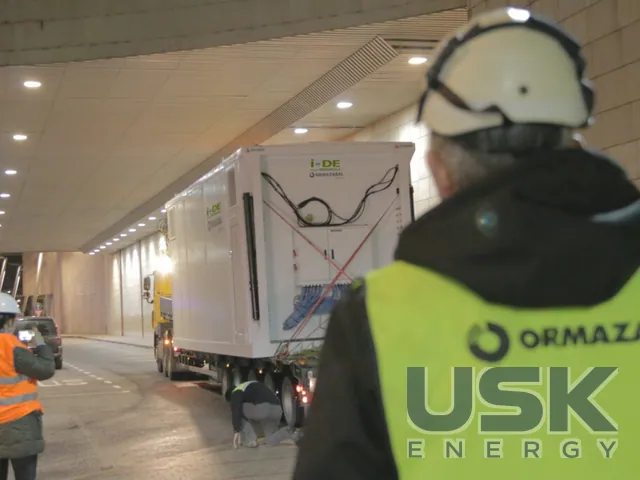

Оболонка металева, самонесна, із власною системою підйому, тому окремий контейнер не потрібен. Підйом виконують чотири висувні опори з гідравлічним приводом, який переміщується разом з оболонкою. Для його роботи всередині встановлено дизель-генератор потужністю 12 кВА. Підстанція сама піднімається з вантажівки й опускається на неї, кран чи інша вантажопідйомна техніка не потрібна. Це особливо цінно на важкодоступних майданчиках, де під'їзд крана неможливий або коштує дорого, і скорочує час між доставкою та ввімкненням підстанції в роботу. Металева оболонка легша за бетонну й не потребує фундаменту у звичному розумінні, тому підстанцію можна переставляти з одного майданчика на інший у міру потреби. Гідравліка й генератор залишаються частиною конструкції, і повторне перевезення відбувається так само, як перше, без виклику підйомної техніки.
Усередині стоять комірки КРУ первинного розподілу Ormazabal cpg.0 з однією системою шин на 36 кВ / 1250 А / 31,5 кА. Для власних потреб встановлено трансформатор transforma.organic 250 кВА. Трансформатор власних потреб залитий біорозкладним діелектриком, що знижує екологічний ризик під час перевезень і на тимчасових майданчиках, де оливоприймач не передбачено. Передбачено кілька варіантів живлення власних потреб, зокрема від трансформатора власних потреб і через розетки CETAC B1 та B2 для під'єднання зовнішнього джерела. Комірки cpg.0 належать до лінійки КРУ первинного розподілу Ormazabal з однією системою шин і розраховані на роботу у складі підстанцій мережевих компаній, тож за складом обладнання пересувна підстанція не відрізняється від стаціонарної.
Підстанцію комплектують блоками РЗА та системою керування підстанцією (SCS). Багатофункціональні електронні блоки захисту та керування стоять на кожній комірці й об'єднуються системою керування, яка збирає дані, виконує оперативні перемикання та передає інформацію в диспетчерський центр мережевої компанії. Підготовка майданчика зводиться до вирівнювання основи та під'єднання кабелів.
Конструкцію виконано за індивідуальним проєктом під вимоги мережевої компанії. Проєктування, інженерне опрацювання та адаптацію оболонки виконала Ormazabal. Такий підхід підходить для тимчасового живлення на період реконструкції діючих підстанцій, для аварійного резерву, для приєднання нових споживачів до завершення будівництва стаціонарної підстанції, а також для постійного встановлення там, де будівництво будівлі недоцільне. Під час замовлення погоджують кількість і тип комірок КРУ, потужність власних потреб, склад РЗА та системи керування, вимоги до перевезення та умови майбутніх майданчиків.
Технічні характеристики
| Оболонка | металева, з власною системою підйому |
|---|---|
| КРУ | cpg.0 до 36 кВ / 1250 А / 31,5 кА |
| Власні потреби | трансформатор transforma.organic 250 кВА з біорозкладним діелектриком |
| Комплектація | блоки РЗА, система керування підстанцією (SCS) |
Запит ціни та строку поставки
Ormazabal — металева самонесуча підстанція (без контейнера), Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке КРУ встановлено в підстанції?
КРУ cpg.0 до 36 кВ, 1250 А, струм КЗ 31,5 кА.
Який трансформатор власних потреб застосовано?
transforma.organic 250 кВА з біорозкладним діелектриком.
Чим ця підстанція відрізняється від контейнерної?
Металева оболонка самонесуча і має власну систему підйому, морський контейнер не використовують.
