Ormazabal — цифрова трансформаторна підстанція (cgm.zero24 + transforma.smart + addibo.smart)
Цифрова трансформаторна підстанція Ormazabal поставляється комплектно з повною цифровізацією мереж СН і НН та регулюванням напруги під навантаженням. Склад підстанції охоплює КРУ cgm.zero24, трансформатор transforma.smart з РПН і щит НН addibo.smart. Призначена для мереж із розподіленою генерацією та зарядними станціями.
- Склад
- КРУ cgm.zero24, трансформатор transforma.smart з РПН, щит НН addibo.smart
- Функції
- вбудовані автоматизація, облік, захист і телекерування; моніторинг і автоматизація мережі НН
- Ізоляція КРУ
- без фторованих газів (технологічне повітря)
- Постачання
- заводська готовність plug & play
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

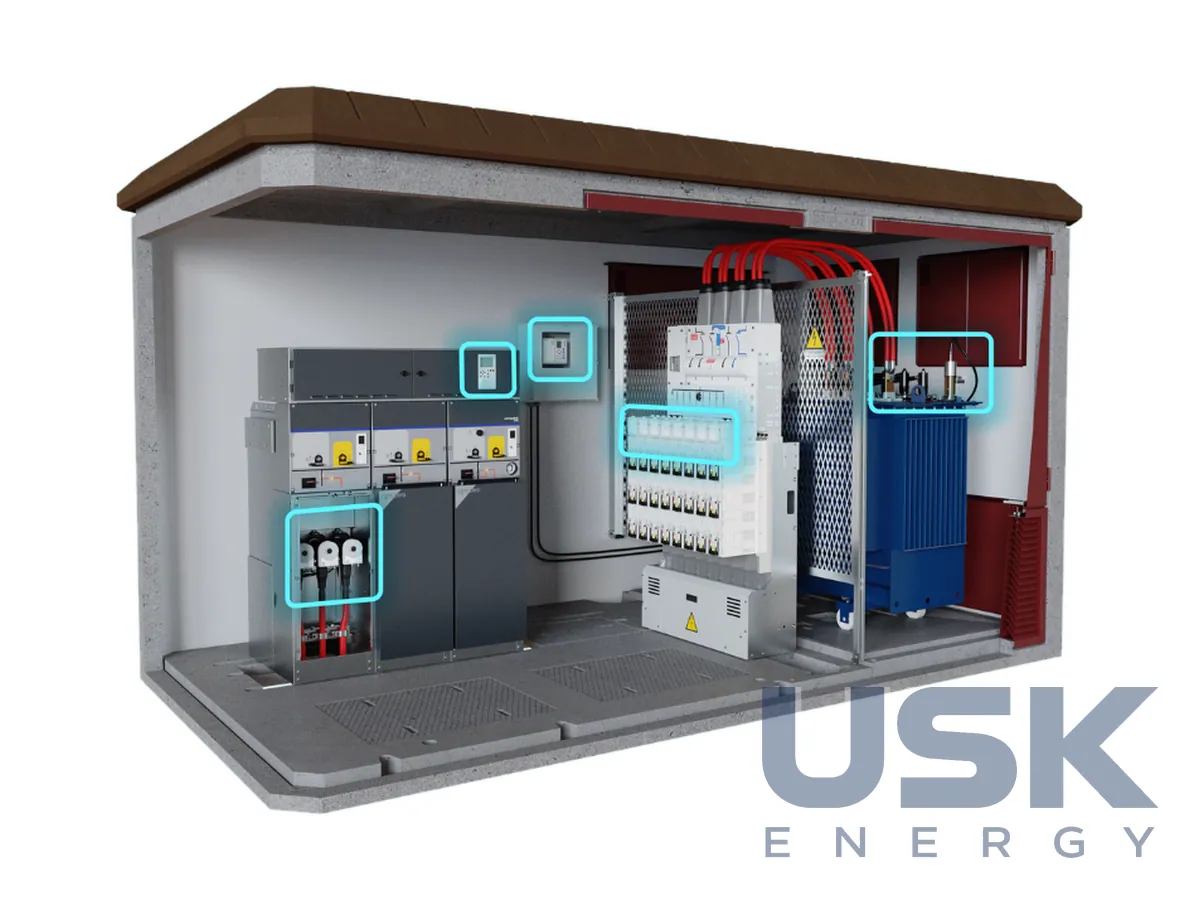

Цифрова трансформаторна підстанція Ormazabal зібрана з трьох виробів одного виробника, які від початку проєктувалися як цифрові й працюють на спільній системі зв’язку. Компанія представила її на конференції CIRED 2023 як вузол розподільчої мережі, до якого підключаються сонячні електростанції, накопичувачі енергії та зарядні станції для електромобілів. Для таких мереж звична схема з пасивною ТП вже мало підходить, бо потужність протягом дня може йти в обидва боки, а напруга у споживачів гуляє разом із генерацією.
На стороні СН стоїть КРУ cgm.zero24. Його ізоляцію виконано технологічним повітрям, фторовані гази, зокрема елегаз SF6, у ньому не застосовуються. Це частина програми Ormazabal із відмови від SF6, куди входять КРУ cgm.zero24 для вторинного розподілу та sbp.zero24 для первинного. Виробник допускає у складі підстанції й інші свої КРУ з газовою ізоляцією без SF6, залежно від того, на якому рівні мережі вона стоїть.
Трансформатор transforma.smart оснащено РПН і повністю підключено до системи зв’язку. Регулювання під навантаженням тут потрібне для справи, а не для запасу. Коли сонячна станція опівдні віддає в мережу максимум, напруга на шинах НН зростає, а ввечері, коли одночасно вмикаються зарядні станції, вона просідає. РПН перемикає відпайки без відключення споживачів і утримує напругу в допустимих межах в обох режимах. Зі звичайним трансформатором із ПБВ відпайку довелося б обирати один раз на компромісне значення.
Щит НН addibo.smart автоматизований і закриває завдання моніторингу й автоматизації мережі НН. За ним видно, що відбувається на кожній відхідній лінії, і саме тут підключаються розподілені джерела та зарядна інфраструктура. Автоматизацію, облік, захист і телекерування вбудовано в саме обладнання, тому окремі шафи телемеханіки й обліку на об’єкті не потрібні. Диспетчер отримує дані про стан і може керувати підключеними активами віддалено. Під час аварії на лінії НН видно, який фідер відключився і чому, і бригада їде на конкретну ділянку, а не обходить усю мережу. Ті самі дані потрібні для планування, адже за ними видно, які лінії вже працюють на межі після підключення нових СЕС і зарядних постів.
Підстанцію постачають у заводській готовності plug & play. Обладнання стоїть в оболонці, з’єднане й перевірене, на об’єкті лишається підключити кабелі СН і НН та ввести підстанцію в систему керування мережі. Для мережевої компанії це означає менше робіт на майданчику й одну точку відповідальності за сумісність КРУ, трансформатора та щита НН. Поєднання КРУ без фторованих газів, трансформатора з РПН і спостережуваної мережі НН робить таку підстанцію придатною для районів із великою часткою СЕС на дахах і для нових майданчиків із зарядними станціями. Конкретне компонування, потужність трансформатора й склад функцій виробник підбирає під вимоги замовника.
Технічні характеристики
| Склад | КРУ cgm.zero24, трансформатор transforma.smart з РПН, щит НН addibo.smart |
|---|---|
| Функції | вбудовані автоматизація, облік, захист і телекерування; моніторинг і автоматизація мережі НН |
| Ізоляція КРУ | без фторованих газів (технологічне повітря) |
| Постачання | заводська готовність plug & play |
Запит ціни та строку поставки
Ormazabal — цифрова трансформаторна підстанція (cgm.zero24 + transforma.smart + addibo.smart), Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З якого обладнання складається цифрова підстанція?
З КРУ cgm.zero24, трансформатора transforma.smart з РПН і щита НН addibo.smart.
Чи використовується елегаз в КРУ підстанції?
Ні, КРУ ізольоване технологічним повітрям, без фторованих газів.
Які функції вбудовано в підстанцію?
Автоматизація, облік, захист і телекерування, а також моніторинг і автоматизація мережі НН.
