Ormazabal — компактні КТП кіоскового типу

Опис

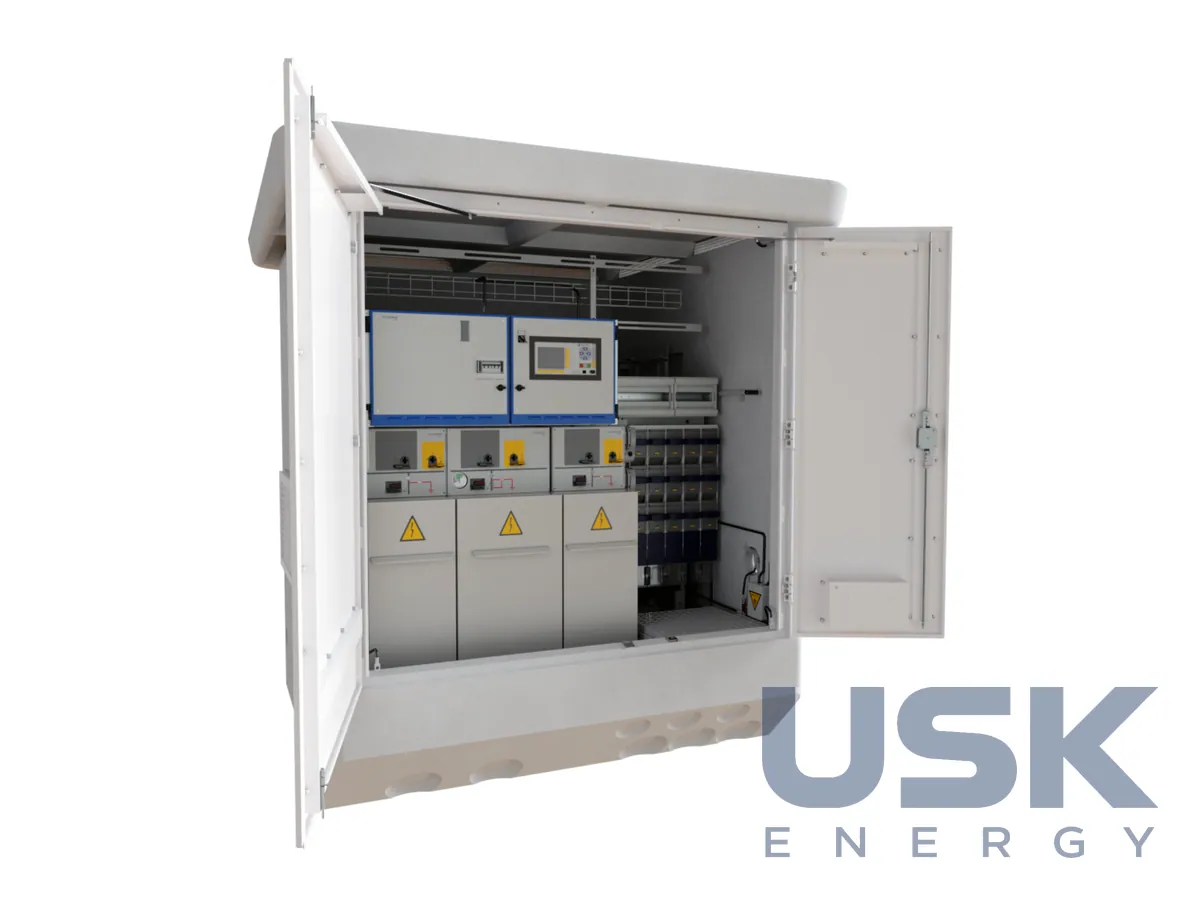

Компактна КТП кіоскового типу приходить на об’єкт одним виробом. Усередині вже змонтовано трансформатор, компактне КРУ СН і щит НН, з’єднання між ними виконано на заводі, і монтажній бригаді лишається підготувати основу, встановити підстанцію краном і завести кабелі. Такі підстанції ставлять у міських кварталах, котеджних селищах, на околицях сіл, біля невеликих підприємств і в схемах підключення ВДЕ, тобто там, де потрібна потужність у сотні кіловольт-ампер, а будувати цегляну будівлю ТП немає сенсу.

Оболонку роблять зі збірного залізобетону або металу. Встановлення наземне або напівзаглиблене. У другому випадку частина корпусу йде в ґрунт, підстанція менше виступає над поверхнею, і її простіше вписати в міську забудову. За каталогом CA-610 глибина котловану становить близько 2550 мм і залежить від несучої здатності ґрунту. Є виконання з обслуговуванням зсередини (walk-in), коли персонал заходить у коридор керування, і з обслуговуванням ззовні (non-walk-in), коли всі операції виконують через двері з вулиці.

Основою багатьох виконань служить компактний агрегат mb. Це згрупований електричний комплект типу CEADS-G за IEC 62271-212 на самонесучій рамі, в якому об’єднано комірки СН, трансформатор і щит НН. Комірки СН із RMU-схемою розраховані на напругу до 24 кВ, трансформатор розподільчий, герметичний, з повним заповненням рідким діелектриком, потужністю до 630 кВА. Щит НН має ізольовану систему шин і функції розширеного моніторингу сторони НН. Для агрегату на 250, 400 і 630 кВА каталог наводить однакові габарити 1890 × 1673 мм. У кіоскових підстанціях miniblok і miniblok.smart з трансформатором 630 кВА зовнішні розміри становлять 2100 × 2100 мм.

Для мереж із вищою напругою є підстанції в бетонній оболонці з комірками СН до 36 кВ, повністю ізольованими газом, і трансформатором до 1000 кВА. На вибір доступні комірки СН із портфеля Ormazabal до 36 кВ і розподільчі трансформатори з рідким діелектриком того ж класу напруги. Опційно ставляться блоки автоматизації СН, телекерування, телевимірювання та зв’язку, а також пристрої захисту, керування й обліку Ormazabal, якщо мережева компанія включає підстанцію до системи диспетчеризації.

Підстанції відповідають IEC 62271-1, IEC 62271-212:2016 та EN 50532, а також вимогам енергокомпаній і місцевим нормам. Перед замовленням погоджують схему СН (кількість лінійних і трансформаторних комірок), потужність трансформатора, кількість відхідних ліній НН, тип оболонки та спосіб встановлення. Якість виготовлення підтверджено системою менеджменту за ISO 9001. Розміри й маси для нестандартних компонувань виробник уточнює під проєкт. Обираючи між бетоном і металом, зазвичай дивляться на місце встановлення. Бетонна оболонка важча, але краще тримає температуру й менше страждає від вандалів, металева легша в перевезенні й підходить для тимчасових або віддалених майданчиків, куди складно доставити важкий кран.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
