Holtab TSBI — бетонна КТП із внутрішнім обслуговуванням до 2 × 2000 кВА

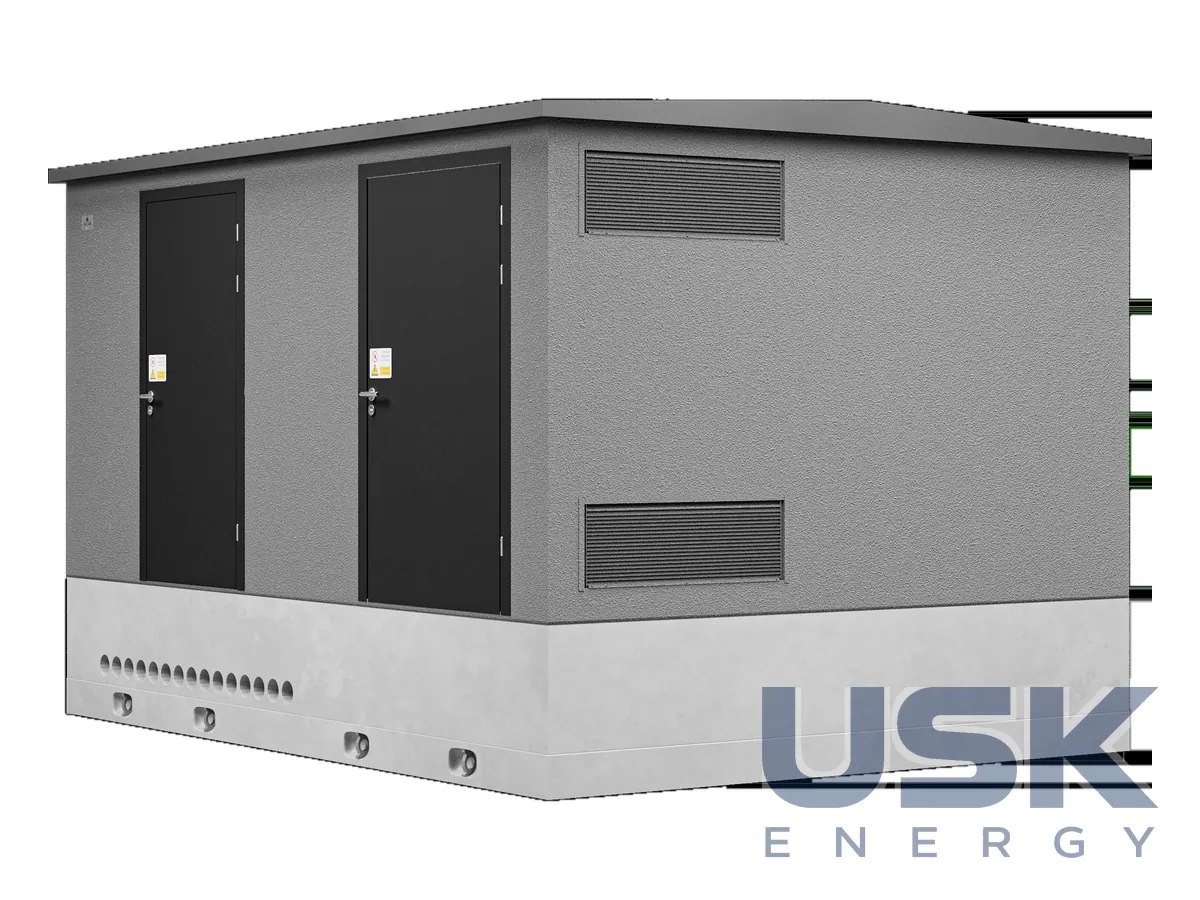

Holtab TSBI належить до бетонних підстанцій з коридором обслуговування всередині. Вона розрахована на RMU 12–36 кВ і два трансформатори до 2000 кВА кожен, масляні або сухі.
- Середня напруга
- 12–36 кВ
- Трансформатор
- масляний або сухий, до 2 × 2000 кВА
- НКП
- HMS або CMS
- Матеріал
- бетон
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Holtab TSBI належить до бетонних КТП з внутрішнім обслуговуванням, тобто з коридором, у який персонал заходить і працює з обладнанням усередині закритого корпусу. Це більші за габаритами підстанції, ніж КТП з обслуговуванням зовні, і їх обирають там, де на одному майданчику стоять два трансформатори значної потужності, а роботи на обладнанні мають тривати незалежно від погоди. Типові місця встановлення охоплюють промислові підприємства, великі комерційні обʼєкти, вузли міської мережі та майданчики приєднання генерації.
Сторона середньої напруги розрахована на 12–36 кВ, і там стоїть моноблок RMU. Трансформатори масляні або сухі. У двотрансформаторному виконанні потужність кожного сягає 2000 кВА, тобто разом до 2 × 2000 кВА. Holtab пропонує й виконання з двома трансформаторами до 1600 кВА кожен. У переліку креслень виробника є моделі TSBI 1250, TSBI 1600 і TSBI 2/2000, які відрізняються потужністю трансформаторів і розмірами корпусу. Двотрансформаторна схема з окремими секціями низької напруги дає резерв живлення, бо в разі виходу з ладу чи ремонту одного трансформатора частину навантаження бере на себе другий. Для споживачів першої категорії це часто обовʼязкова вимога проєкту.
На стороні низької напруги ставлять модульний НКП HMS виробництва Holtab або щит CMS. Корпус має ступінь захисту IP23D. Стійкість до внутрішньої дуги відповідає класу IAC-AB 20 кА 1 с за стандартом IEC 62271-202, за яким підстанцію спроєктовано й випробувано. Приєднання споживачів 1-36 кВ до мережі відповідає вимогам IBH24. Для підстанції з внутрішнім коридором клас дугостійкості особливо важливий, адже під час роботи персонал перебуває всередині поруч з обладнанням.
Внутрішній коридор змінює умови експлуатації. Оперативні перемикання, огляди, вимірювання й ремонтні роботи виконують у сухому й захищеному від вітру приміщенні, тож взимку чи під час дощу роботи не відкладають. У коридорі зручно розмістити шафи обліку, телемеханіки та власних потреб, а кабелі розвести під підлогою. Бетонна оболонка згладжує коливання температури, гасить шум трансформаторів і стійка до механічних пошкоджень, тому TSBI доречна в місцях з інтенсивним рухом людей і транспорту. Персонал не відчиняє зовнішні двері кожного відсіку, а заходить в одні двері, що спрощує контроль доступу й зменшує ризик потрапляння сторонніх до струмовідних частин.
Holtab закладає в свої компактні підстанції термін служби не менше 40 років і можливість подальшого розширення, а більшість обладнання можна підключити до систем обліку, автоматизації та звʼязку. На обʼєкт підстанцію доставляють зібраною й перевіреною на заводі. Бетонний корпус з двома трансформаторами важкий, тому під час планування враховують вантажопідйомність крана, підʼїзд і підготовку основи. Під час замовлення визначають напругу мережі в межах 12–36 кВ, потужність трансформаторів, склад RMU, тип НКП і схему кабельних вводів.
Технічні характеристики
| Середня напруга | 12–36 кВ |
|---|---|
| Трансформатор | масляний або сухий, до 2 × 2000 кВА |
| НКП | HMS або CMS |
| Матеріал | бетон |
| Ступінь захисту | IP23D |
| Стійкість до дуги | IAC-AB 20 кА 1 с |
| Стандарт | IEC 62271-202 |
Запит ціни та строку поставки
Holtab TSBI — бетонна КТП із внутрішнім обслуговуванням до 2 × 2000 кВА, Holtab. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність трансформаторів у TSBI?
Два трансформатори до 2000 кВА кожен, масляні або сухі.
На яку середню напругу розрахована TSBI?
RMU на 12–36 кВ, стійкість до дуги IAC-AB 20 кА 1 с.
Як обслуговується підстанція?
Зсередини, з коридору обслуговування в бетонному корпусі зі ступенем захисту IP23D.
